Измеритель параметров электробезопасности SEW 4167 MF

Назначение и принцип: Измеритель параметров электробезопасности SEW 4167 MF

Измеритель параметров электробезопасности SEW 4167 MF служит для контроля основных показателей электробезопасности при приёмочных и периодических испытаниях электроустановок, при эксплуатации прибор применяют для быстрой диагностики и проверки работоспособности систем, при этом устройство производится SEW.

Работа прибора основана на снятии электрических параметров исследуемого объекта и сопоставлении полученных данных с нормативными пределами, при этом аппарат допускает подключение по разным схемам и использование различных методик измерений; на практике этот тип средств относится к классу измерители параметров электрических сетей, что облегчает выбор по функционалу.

Функциональные опции

• Контроль сопротивления заземления и проверка целостности защитных проводников с переключаемыми режимами, что позволяет адаптировать замеры под разные конфигурации сети.
• Оценка состояния изоляции и выявление токов утечки; это упрощает принятие решения о потребности в ремонте или дополнительных проверках.
• Возможность проведения замеров по двух- и трёхпроводным схемам, поэтому прибор применим в разнообразных монтажных ситуациях.
• Функция фиксации результатов и их последующая обработка для формирования отчётной документации, при этом данные можно экспортировать в сторонние системы.
• При калибровке важна дискретность показаний, которая помогает отслеживать стабильность измерительных каналов.
• В работе может пригодиться интерфейс RS-232C для выгрузки измерений и интеграции с ПО; такая возможность служит дополнительным удобством при ведении учёта.

Сферы использования

На практике прибор применяют при вводе электроустановок в эксплуатацию и в рамках плановых проверок обслуживающим персоналом. При эксплуатации он также служит для экспресс-диагностики и подтверждения соответствия нормативным требованиям.

В работе устройство востребовано у организаций, занимающихся монтажом и ремонтом электрооборудования, у метрологических служб и лабораторий контроля; при калибровке и учёте важно наличие структурированных выходных данных, тем самым упрощается составление протоколов испытаний.

Краткое описание SEW 4167 MF:

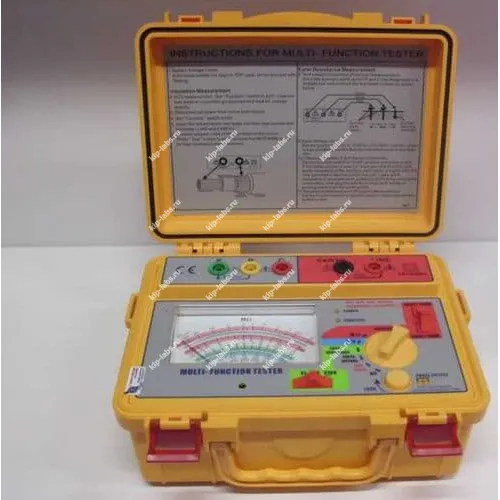

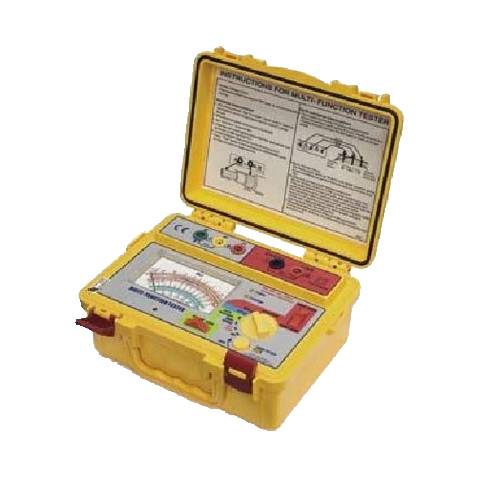

Измеритель параметров электробезопасности SEW 4167 MF относится к классу профессиональных тестеров электросети и представляет собой многофункциональный прибор для измерения переменного напряжения до 600 В, сопротивления цепей заземления в пределах 12, 120 и 1200 Ом, а также сопротивления изоляции на двух диапазонах: до 100 МОм и до 200 МОм.

Периодическая проверка сопротивления цепей заземления является важным условием соблюдения безопасности при эксплуатации электрооборудования; для измерения создают искусственную цепь, по которой проходит ток через вспомогательный заземлитель. Тестеры электроустановок цепей заземления SEW 4167 MF в такой сети выполняет роль измерительного прибора, а комплектный токовый электрод используется как вспомогательный заземлитель и соединяется с прибором специальным проводом.

Ещё одной задачей, выполняемой SEW 4167 MF в роли мегаомметра, является определение сопротивления изоляции проводников. Нарушение изоляции может вызвать короткое замыкание и пожар, поэтому своевременная проверка изоляции критична для пожарной безопасности; тестер определяет сопротивление изоляции, рассчитывая отношение генерируемого прибором тестового напряжения 250 В и 500 В к току утечки между изолированными проводниками.

Дополнительно SEW 4167 MF способен измерять переменное напряжение в диапазоне 0…600 В с разрешением 1 В. Полоса рабочих частот составляет 40 – 1000 Гц, а погрешность измерения - ±2.5%. Измерение потенциала заземления ограничено порогом 30 В при частоте 40-50 Гц.

Результаты выводятся на зеркальную стрелочную аналоговую шкалу, разделённую на 4 диапазона; кроме того, предусмотрена индикация режимов измерений и уровня заряда батарей. За счёт применения элементной базы на КМОП-технологии прибор имеет низкое энергопотребление.

Высокая степень защиты от влаги и пыли допускает использование тестера на открытом воздухе. Для удобства все входные клеммы расположены на лицевой панели, а сам мультиметр поставляется в жёстком кейсе для переноски и хранения. Дискретность показаний и наличие интерфейсов делают прибор уместным для системного учёта и оперативного контроля.

Поставляемая комплектация SEW 4167 MF:

• Измеритель параметров электробезопасности SEW 4167 MF
• Измерительные провода с зажимами "крокодил" (4 шт.) (красный – 15 м, желтый – 10 м, зеленый – 5 м, красный – 1,2 м (для 2-проводной схемы измерения))
• Заземлители (2 шт.)
• К-т измерительных проводов (2 шт.) (красный – 0,9 м , черный – 0,9 м + зажимы "крокодил")
• Источник питания (8 шт.)
• Плечевой ремень
• Руководство по эксплуатации

Ключевые характеристики SEW 4167 MF:

• Многофункциональный электрический тестер
• Имерение: U перем.(0…600В)
• R заземления (0,2…12/…120/… 1200 Ом)
• R изоляции (0…200 МОм)
• Стрелочный
• Батарейное питание

Технические характеристики SEW 4167 MF:
