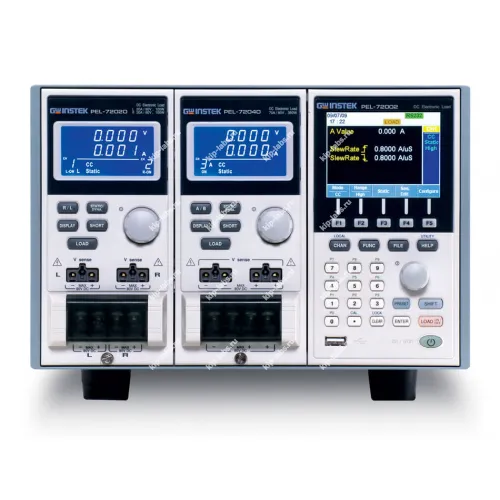

PEL-72041 - Модульная система электронных нагрузок

Назначение и принцип: PEL-72041 - Модульная система электронных нагрузок

Модули серии PEL выполняют комплексную проверку источников тока и напряжения; при этом набор специализированных режимов и улучшенные технические параметры - высокая скорость отклика, большая разрядность и точность воспроизведения - позволяют оперативно моделировать реальные процессы и детально оценивать поведение источников. Изготовитель - Good Will Instrument, а смежные решения представлены у GW Instek.

Серия реализована на модульной архитектуре. Это обеспечивает формирование конфигураций для испытаний как низкомощных источников до 100 Вт, так и систем суммарной мощностью до 7 кВт; в работе такая структура облегчает тестирование многоканальных приборов и быструю смену состава нагрузки, при этом система востребована на испытательных стендах и в лабораториях (см. измерители параметров электрических сетей).

Функциональные опции

На практике система поддерживает режимы постоянного тока, постоянного напряжения и постоянного сопротивления, а также динамическую работу с высоким разрешением и точностью; что позволяет воспроизводить сложные сценарии изменения нагрузки.

При эксплуатации доступны регулировка скорости нарастания, мультиканальная работа (до 8 каналов) и параллельное соединение модулей для наращивания суммарной нагрузки. Управление может вестись внешним сигналом; в отдельных конфигурациях реализована симуляция последовательностей и задана возможность установки ограничений по мощности, току, напряжению и температуре.

При калибровке и наладке полезна внутренняя память на 10 ячеек для сохранения профилей настроек, при этом дискретность управления и наличие интерфейсов USB/RS-232 (опция - GPIB) упрощают интеграцию в автоматизированные стенды.

Сферы использования

На практике оборудование применяют для проверки источников питания, зарядных устройств, аккумуляторов и многоканальных систем в лабораторных и производственных условиях. В работе на испытательных стендах и при верификации устройств допускается использование внешнего управления и интерфейсов для скриптового или программного контроля параметров.

Дискретность регулировки и поддержка стандартных интерфейсов облегчают включение системы в состав автоматизированных тестовых стендов.

Ключевые технические характеристики PEL-72041:

• 4 варианта модулей электронных нагрузок: с макс. мощностью до 100 Вт/ 250 Вт/ 350 Вт; макс. ток до 70 А (PEL-72040); макс. напряжение до 500 В (PEL-72041)
• 2 типа шасси для электронных нагрузок: на 4 модуля (72004) и на 2 модуля (72002); внутренняя память - 10 ячеек (профиль настройки)
• Режимы работы нагрузки: постоянный ток; постоянное напряжение и постоянное сопротивление
• Высокая точность и разрешение, динамический режим работы
• Регулируемая скорость нарастания нагрузки
• Мультиканальный режим (до 8 каналов)
• Параллельное соединение модулей для увеличения нагрузки
• Функция контроля (управления параметрами нагрузки) - внешним сигналом
• Режим симуляции нагрузки (задание последовательности функций)
• Установка ограничения по мощности, току, напряжению, температуре
• 4-х проводная схема подключения нагрузки
• Интерфейсы USB / RS-232 (опция – GPIB)
