- Производитель: Chauvin Arnoux
- Код товара: 14117
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
319 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PEL103+MiniFlexMA193

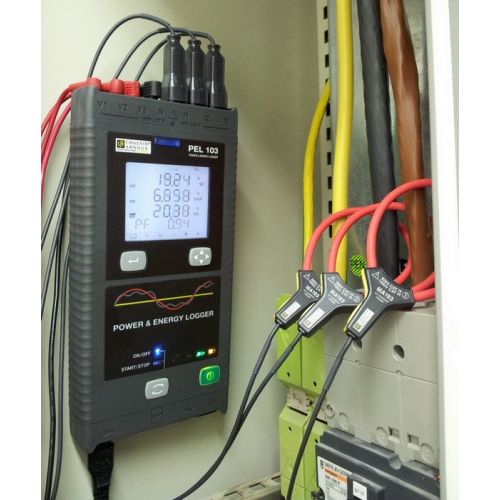

Назначение и принцип: PEL103 - Анализатор качества электроэнергии, трехфазный с клещами MiniFlex MA193 и дисплеем
Этим трёхфазным регистратором энергии с дисплеем, выпускаемым Chauvin Arnoux, проводят исследование параметров подачи электроэнергии и фиксацию показателей качества сети. При этом прибор рассчитан на работу с трехфазными системами и обеспечивает визуализацию данных на встроенном дисплее.

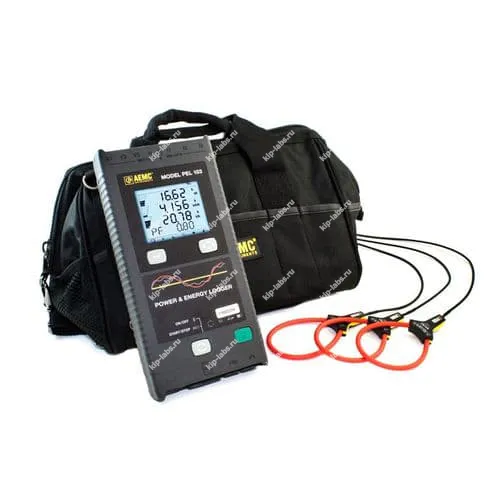

На практике измеритель качества электроэнергии из раздела анализаторы электроэнергии комплектуется гибкими токовыми клещами MiniFlex MA193, что позволяет охватить большинство электрических параметров, оценивать гармоники и отслеживать изменения напряжения. При эксплуатации может быть полезна дискретность записи данных и использование стандартных интерфейсов для передачи информации.
Функциональные опции
- Простой и надежный прибор для измерения и записи всех параметров 3-х фазной сети абсолютно любой конфигурации, позволяет пользователю любого уровня немедленно начать работу .
- Рабочие частоты сети 50, 60, и 400Гц переменного тока, а также сети постоянного тока
- Прямое измерение тока в диапазонах от 50мA до 10,000A в зависимости от подключенных бесконтактных датчиков тока (совместимы с моделями для анализаторов СА8332 и СА8335).
- Измерение мощности: ВА, Вт и ВАР.
- Измерение электрической энергии, .
- Коэффициент мощности (PF), Cos (φ), и Tan (φ).
- Коэффициент гармонических искажений (THD) для токов и напряжений.
- Измерение гармоник до 50 порядка для рабочей частоты 50/60Гц для токов и напряжений.
- Измерение частоты.
- Измерение действующих значений и значений постоянного тока по каждой фазе независимо .
- Запись результатов измерения до 60 дней и сохранение всех параметров включая расчетные на встроенной карте памяти 2Гб.

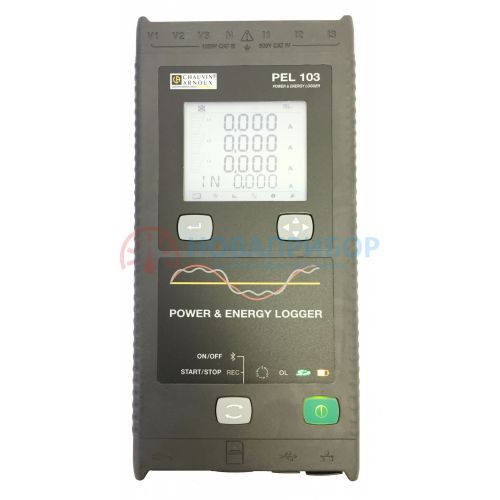

- Трех строчный яркий дисплей для модели PEL 103 (независимое отображение 3-х фаз).
- Автоматическое распознавание подключенных датчиков тока и автоматическая настройка прибора для работы с ними.
- Ввод пользователем коэффициентов трансформации от внешних трансформаторов тока и напряжения позволяет рассчитывать реальные значения в высоковольтной сети.
- 17 запрограммированных типов подключения электрической сети.

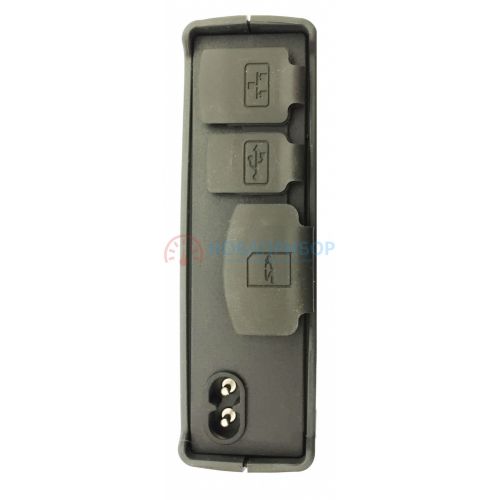

- USB, LAN, и Bluetooth интерфейсы.
- ПО DataView® для передачи сохраненных в приборе данных на компьютер, записи в реальном времени , построения графиков, анализа и составления протоколов.
Сферы использования
Прибор востребован у самых разных потребителей электроэнергии - от небольших ресторанов и социальных объектов до больниц и крупных промышленных площадок. В работе PEL103 применяют для поэтапного анализа состояния электросети и документирования её параметров, что упрощает принятие решений по модернизации систем электроснабжения.
- Анализ нагрузок - проверка возможности источника питания перед подключением дополнительных потребителей.
- Оценка потребления энергии - количественная проверка энергозатрат до и после внедрения мер по снижению расхода.
- Выявление гармонических искажений - поиск причин, способных вызвать сбои или повреждения чувствительной аппаратуры.
- Мониторинг изменений напряжения - регистрация кратковременных просадок и всплесков, приводящих к ложным срабатываниям и авариям.

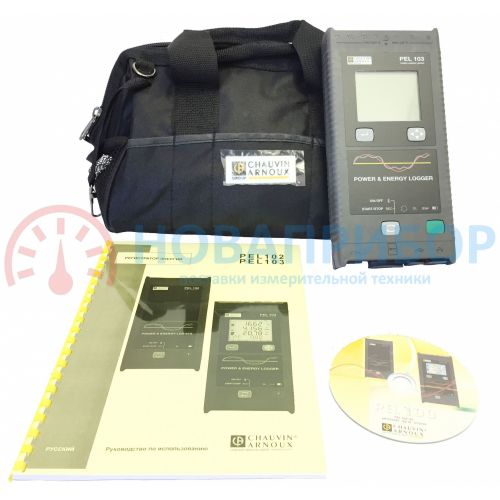

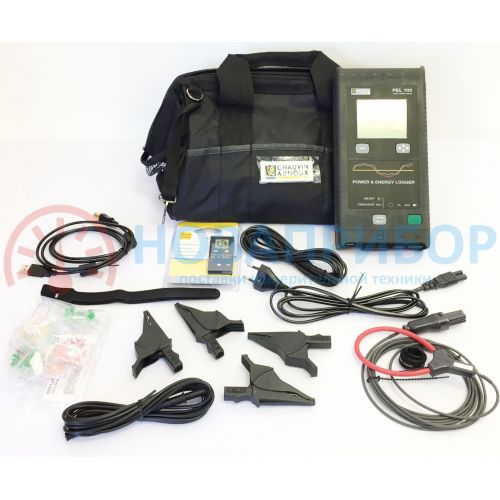

Комплектация анализатора качества электроэнергии PEL103:
- Трехфазный регистратор энергии (с дисплеем) PEL 103
- Кейс для переноски
- Система крепления прибора
- Измерительные провода с крокодилами
- USB-SD-Кард адаптер
- Гибкие клещи MiniFlex® модель MA193-10
- Шнур сетевого питания
- USB флешка с ПО DataView®
- USB кабель
- Цветные маркеры фазы
Технические характеристики анализатора PEL103:
| Параметр | Значение | |
|---|---|---|
| Дисплей прибора | Цифровой, 3 строки | |
| Тип системы | 3-x фазная система с или без нейтрали, различные специфический конфигурации по желанию пользователя | |
| Погрешность | 0.2% | |
| Электрические параметры | ||
| Количество измерительных каналов | 3 по напряжению / 3 по току (расчет тока нейтрали) | |
| Частота сети | 50 Гц, 60 Гц, 400 Гц | |
| Диапазон измерения напряжения | 0 до 1,000 В переменного и постоянного | |
| Диапазон измерения тока в зависимости от подключенных (заменяемых) датчиков тока | MN93 | 2 до 240 Aпер, разрешение 0,01А |
| MN93A | 0.005 Aпер до 5 Aпер / 0.1 A до 120 Aпер, разр. 0,001А | |
| C193 | 3 A до 1,200 Aпер, разрешение 0,01А | |
| A193 & MA193 | 100 мA до 10,000 Aпер, разр. 0,1А | |
| PAC93 | 10 A до 1,000 A пер / 10 A до 1,400 Aпост, разр 0,01А | |
| E3N | 50 мA до 10 Aпер/пост / 100 мA до 100 Aпер/пост, разр 0,001А | |
| Встроенный коэффициент трансформации | Отображение и расчет напряжений до 650кВ / и токов до 25,000 A | |
| Измеряемые и записываемые параметры, диапазоны | ||
| Мощность | 10Вт .. 10ГВт / 10 вар .. 10 Гвар / 10ВА .. 10 ГВА | |
| Энергия | до 4 ЭВтч / 4 ЭВАРч / 4 ЭВАч (Экса=1018) | |
| Phase | Cos φ, tan φ, PF (коэффициент мощности) | |
| Гармоники | до 50-го порядка | |
| Дополнительные функции | ||
| Фазовая последовательность | Да | |
| Min / Max | Да | |
| Крепление прибора | Магнитный держатель, крюк | |
| Запись | ||
| Самплинг | 128 событий/период - 1 запись / сек - одна запись за время от 1 до 60 минут | |
| Память | SD карта (SD-HC до 32 GB) | |
| Интерфейсы | Bluetooth (Class 2), Ethernet, USB | |
| Питание прибора | 110 - 250 В (+ 10%, - 15 %) при 50-60 Гц & 400Гц | |
| Безопасность | IEC 61010 600 V CAT IV – 1,000 V CAT III | |
| Размеры | ||
| Размеры | 256 x 125 x 37 мм | |
| Вес | 950 г | |
| Пыле/влаго защита | IP54 | |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP54 |
| Номер в госреестре СИ | 53871-13 |
| Производитель | ChauvinArnoux |
| Страна производитель | Франция |
