- Производитель: Fluke
- Код товара: 14086
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
476 990₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 4920744
Назначение и принцип: Fluke 1746/30/INTL - регистратор качества электроэнергии
Fluke 1746/30/INTL используется для продолжительной записи показателей качества электроэнергии в трехфазных сетях. При этом прибор фиксирует событийные записи и параметры, характерные для нарушений питания.
Устройство выполняет синхронные измерения напряжения и тока по всем фазам, что позволяет получать согласованные данные по каналам. Компания Fluke применяет такие регистраторы при анализе гармоник, провалов и всплесков; результаты удобно обрабатывать в программном обеспечении, включая инструменты из раздела анализаторы электроэнергии.
Функциональные опции
Прибор непрерывно собирает и хранит параметры сети, что даёт возможность последовательно отслеживать тенденции и выявлять источники искажения. На практике доступна детализация записей и фильтрация событий для ускорения диагностики.
- многоканальная регистрация напряжения и тока
- фиксация провалов, всплесков и событий с временной меткой
- анализ гармонических составляющих и искажений формы кривой
- логирование энергопотребления и ключевых электрических параметров
- совместимость с ПО для выгрузки и визуализации данных
Сферы использования
При эксплуатации регистратор используют для мониторинга электроснабжения промышленных и коммерческих объектов. В работе устройство подходит для периодической оценки состояния сети и подтверждения причин сбоев.
На практике регистраторы применяют при обследовании трансформаторных подстанций, систем распределения и электроприводов, при этом при калибровке и обслуживании необходимо учитывать требования метрологической документации. При эксплуатации допускается настройка дискретности записей; для выгрузки данных обычно применяют стандартные интерфейсы связи.
Регулировка дискретности записей часто доступна. Это помогает согласовать объём хранимых данных и требуемую детализацию.
Описание регистраторов серии Fluke 1746 для трехфазной сети
Модели Fluke 1742, Fluke 1746 и Fluke 1748 предназначены для работы в трехфазных системах. Они обеспечивают оперативный и удобный доступ к данным, необходимым для принятия критически важных решений по качеству электроэнергии и характеристикам мощности в реальном времени.
Компактные регистраторы серии Fluke 1740 выпускаются в защищённом исполнении и ориентированы на техников и инженеров, что позволяет применять их как универсальные средства для диагностики, количественной оценки энергопотребления и анализа энергораспределительных систем.
Регистраторы серии Fluke 1740 полностью соответствуют международным стандартам измерения качества электроэнергии, таким как IEC 61000-4-30. Они способны одновременно регистрировать до 500 параметров с захватом событий, что упрощает обнаружение перемежающихся и трудноуловимых проблем, связанных с качеством электроэнергии.
Поставляемое в комплекте программное обеспечение Energy Analyze Plus ускоряет оценку качества электроэнергии на вводе, подстанции или нагрузке, что помогает соблюдать требования национальных и международных стандартов, таких как EN 50160 и IEEE 519.
Технические характеристики гибких токоизмерительных датчиков:
| Параметр | Значение | |
|---|---|---|
| Fluke i17XX-FLEX1500 | Fluke i17XX-FLEX3000 | |
| Диапазон измерения | от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока | от 1 до 300 А переменного тока / от 10 до 3000 А переменного тока |
| Длина кабеля датчика | 610 мм (24 дюйма) | |
| Диаметр кабеля датчика | 7,5 мм (0,3 дюйма) | |
| Масса | 170 г (0,38 фунта) | |
| Минимальный радиус изгиба | 38 мм (1,5 дюйма) | |
| Допустимый ток | 100 кА (50/60 Гц) | |
| Температурный коэффициент в диапазоне рабочей температуры |
0,05 % показаний/°C (0,028 % показаний/°F) | |
| Рабочее напряжение | 1000 В CAT III, 600 В CAT IV | |
| Длина выходного кабеля | 2,0 м (6,5 фута) | |
| Материал кабеля щупа | TPR | |
| Масса | 115 г | |
| Материал кабеля щупа | TPR | |
| Материал муфты | POM + ABS/PC | |
| Выходной кабель | TPR/PVC | |
| Рабочая температура | от –20 до +70 °C (от –4 до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) | |
| Температура, в нерабочем состоянии | от –40 до +80 °C (от –40 до +176 °F) | |
| Относительная влажность, эксплуатация | от 15% до 85% без конденсации | |
| Степень защиты IP | IEC 60529: IP65 |

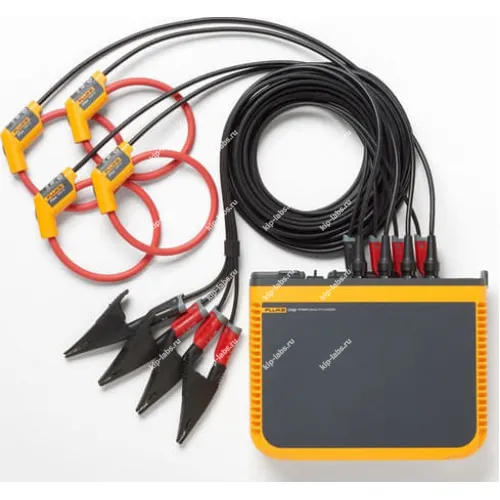

Комплект поставки Fluke 1746/30/INTL:
| № | Наименование | Количество |
|---|---|---|
| 1 | Регистраторкачества электроэнергии для трехфазной сети с токоизмерительными датчиками iFlex 24 дюйма/60 см, 3000 А Fluke 1746/30/INTL | 1 |
| 2 | Гибкий токоизмерительный датчик Fluke i17XX-FLEX3000 | 4 |
| 3 | Накопитель USB | 1 |
| 4 | Кабель USB | 1 |
| 5 | Кабель для измерения напряжения 3PHVL-1730 (3 фазы + нейтраль) | 1 |
| 6 | Комплект измерительных проводов, красный/черный, 0,18 м | 1 |
| 7 | Комплект измерительных проводов, красный/черный, 1,5 м | 1 |
| 8 | Зажимы типа «крокодил» | 4 |
| 9 | Мягкий чехол 173x/174x | 1 |
| 10 | Набор кабельных маркеров | 1 |
| 11 | Магнитные щупы MP1-3R/1B-Magnet Probe, 1 комплект (3 красных, 1 черный) | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP50 |
| Номер в госреестре СИ | 77310-20 |
| Производитель | Fluke |
| Страна производитель | США |
