Кратко о модели: Fluke 438 II/RU - анализатор качества электроэнергии и работы электродвигателей
Прибор Fluke 438 II/RU выведен из производства. Тем не менее он продолжает выполнять оценку параметров электропитания и проводить тесты электродвигателей.
Аппарат объединяет функции анализа качества электроэнергии и диагностики приводов, что позволяет оперативно оценивать состояние электрических сетей и механизмов; см. также анализаторы электроэнергии.
Ключевые особенности
- Комбинированный набор измерительных режимов для анализа напряжения, тока и гармоник
- Встроенные процедуры для оценки состояния электродвигателей и контроля параметров приводов
- Поддержка записи данных и последующей обработки с помощью ПО
- Наличие интерфейсов для передачи измерений в автоматизированные системы
Где применяется
Прибор применяют при обследовании промышленных и распределительных электрических систем, благодаря этому его используют для диагностики приводов, контроля качества питания и поиска причин сбоев в оборудовании.
Следует учитывать типичные для подобных приборов нюансы конфигурирования и интеграции. При этом конкретный набор функций зависит от версии поставки и выбранных опций.
В ряде задач уместна дискретность регистрации данных.

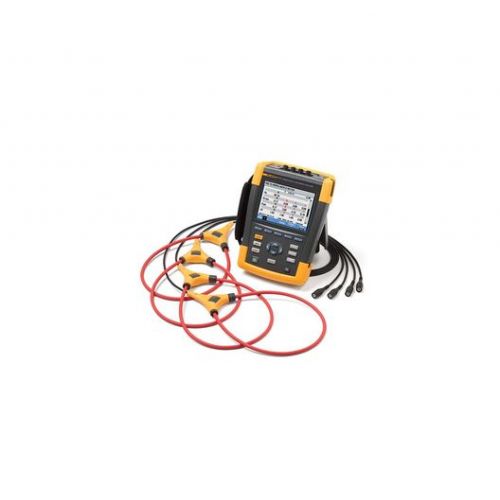

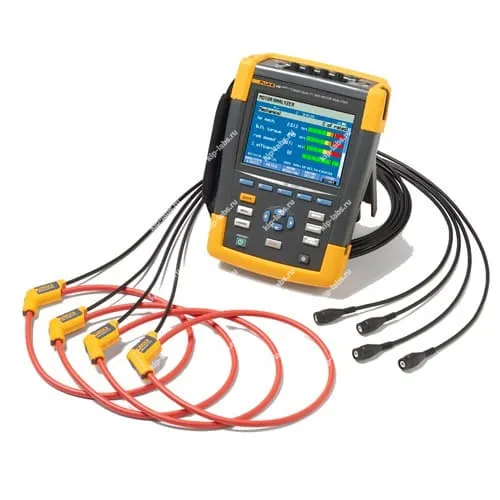

Коплектация анализатора качества электроэнергии Fluke 438 II/RU:
- Анализатор качества электроэнергии Fluke 438 II/RU
- Тонкие гибкие токоизмерительные датчики i430 (4 шт.)
- Комплект измерительных проводов
- Батарея
- Сетевой адаптер
- Карта памяти SD объемом 8 ГБ
- Мягкий футляр для переноски
- CD-ROM с программным обеспечением PowerLog 430-II и пользовательской документацией
Краткое описание анализатора Fluke 438 II/RU (Артикул: 4778983):
Анализатор Fluke 438-II сочетает функции оценки качества электроэнергии с возможностью измерения основных механических характеристик электродвигателей, дополняя расширенные возможности, присущие Анализаторы электроэнергии качества электроэнергии серии Fluke 430 II.
Прибор быстро и просто измеряет ключевые электрические параметры и механические характеристики. Это включает мощность, гармоники, дисбаланс, частоту вращения, крутящий момент и механическую мощность, при этом механические датчики не требуются.
Модуль Fluke-438-II/MA Motor Analyzer предоставляет пользователям анализаторов Fluke 434-II, 435-II и 437-II возможность расширить существующие приборы функциями анализа работы электродвигателя.
438-II представляет собой портативный измерительный прибор, предназначенный для анализа работы электродвигателей. Он облегчает обнаружение, прогнозирование, предотвращение и устранение проблем качества электроэнергии в трехфазных и однофазных электрораспределительных системах; при этом техническим специалистам передаётся необходимая информация о механических и электрических параметрах для оценки работоспособности электродвигателя.
- Измерение основных параметров электродвигателей прямого пуска, включая крутящий момент, частоту вращения, механическую мощность и КПД электродвигателя
- Выполнение динамического анализа работы электродвигателя с помощью графика зависимости коэффициента снижения мощности электродвигателя от нагрузки в соответствии с руководством NEMA/IEC
- Вычисление механической мощности и КПД без использования механических датчиков, простым подключением к вводным контактам
- Измерение параметров электрической мощности, таких как напряжение, сила тока, мощность, полная мощность, коэффициент мощности, гармонические искажения и дисбаланс для определения влияющих на КПД характеристик электродвигателя
- Определение проблем качества электроэнергии, таких как провалы, кратковременные перенапряжения, переходные процессы, гармоники и дисбаланс
- Технология обработки данных PowerWave фиксирует быстро меняющиеся среднеквадратичные значения, отображает средние значения за полупериод и формы сигнала для описания динамики процессов в электрической системе (пуск генератора, переключение ИБП и т.п.)
- Функция фиксации формы сигнала регистрирует 100/120 циклов (50/60 Гц) каждого обнаруженного события во всех режимах без предварительной настройки
- Автоматическая фиксация переходных процессов регистрирует данные о форме сигналов с частотой 200 тысяч выборок в секунду одновременно на всех фазах до 6 кВ

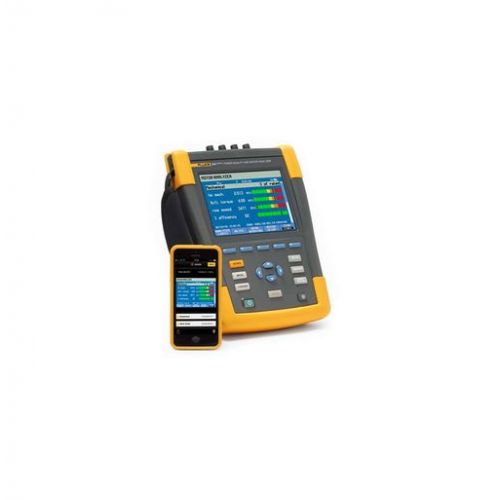

- Совместимость с Fluke Connect®* - Просмотр данных на приборе через мобильное приложение Fluke Connect, а также с помощью ПО PowerLog 430-II на настольном ПК
- Категория безопасности для промышленного применения 600 В CAT IV/1000 В CAT III для использования на технологическом входе и выходе
Технические характеристики анализатора качества электроэнергии Fluke 438 II/RU:
| Параметр | Диапазон | Разрешение | Погрешность | Предел по умолчанию |
|---|---|---|---|---|
| Механические характеристики | ||||
| Измерения механических характеристик можно выполнять на электродвигателях прямого пуска с 3-проводным подключением. | ||||
| Измеряемый параметр электродвигателя | ||||
| Механическая мощность электродвигателя | от 0,7 кВт до 746 кВт от 1 л.с. до 1000 л.с. | 0,1 кВт 0,1 л.с. | ±3% ="1" ±3%="1" | 100 % = номинальная мощность 100 % = номинальная мощность |
| Крутящий момент | от 0 до 10 000 Нм от 0 до 10 000 фунто-футов | 0,1 Нм 0,1 фунто-фута | 0,1 Нм 0,1 фунто-фута | 100 % = номинальный крутящий момент 100 % = номинальный крутящий момент |
| Частота вращения | от 0 до 3600 об/мин | 1 об/мин | ±3%="1" | 100% = номинальная частота вращения |
| КПД | от 0 до 100% | 0,10% | ±3%="1" | нет данных |
| Дисбаланс (NEMA) | от 0 до 100% | 0,10% | ±0,15% | 5 % |
| Коэффициент гармоник напряжения (NEMA) | от 0 до 0,20 | 0,1 | ±1,5% | 0,15 |
| Коэффициент снижения мощности из-за дисбаланса | от 0,7 до 1,0 | 0,1 | отображается | нет данных |
| Коэффициент снижения мощности из-за гармоник | от 0,7 до 1,0 | 0,1 | отображается | нет данных |
| Суммарный коэффициент снижения мощности NEMA | от 0,7 до 1,0 | 0,1 | отображается | нет данных |
| Примечания | Поддерживает типы электродвигателей NEMA A, B, C, D и E, а также типы IEC H и N. Номинальный крутящий момент рассчитывается на основе значений номинальной мощности и номинальной скорости. Частота обновления значений параметров электродвигателя - 1 раз в секунду. Продолжительность наблюдения тенденции по умолчанию составляет 1 неделю. | |||
| ="1"Если в качестве типа электродвигателя выбран "Другой", следует добавить к значению погрешности ошибку 5 % Характеристика является истинной для мощности электродвигателя > 30 % от номинальной мощности Характеристика является истинной при стабильной рабочей температуре. Запустите электродвигатель при полной нагрузке на 1 час как минимум (2-3 часа, если мощность двигателя составляет 50 л.с. и выше), чтобы получить стабильную температуру | ||||
| Общие характеристики | ||||
| Корпус | Прочный удароустойчивый корпус со встроенным защитным футляром IP51 брызго- и пылеустойчив согласно стандарту IEC60529 при использовании на наклонной подставке Защита от ударов и вибрации Удар 30 g, вибрация: синусоида 3 g, случайно 0,03 g 2 /Гц в соответствии с MIL-PRF-28800F класса 2 | |||
| Дисплей | Яркость: 200 кд/м 2 обычно с использованием сетевого адаптера, 90 кд/м 2 обычно с использованием батарейного источника питания Размер: 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали) Разрешение ЖК-дисплея: 320 × 240 пикселей Регулировка контрастности и яркости: регулируется пользователем, с компенсацией температуры | |||
| Память | Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти). | |||
| Часы реального времени | Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий | |||
| Условия эксплуатации | ||||
| Рабочая температура | 0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи | |||
| Температура хранения | -20 °C ~ +60 °C | |||
| Влажность | +10 °C ~ +30 °C: 95% относительной влажности без конденсации +30 °C ~ +40 °C: 75% относительной влажности без конденсации +40 °C ~ +50 °C: 45% относительной влажности без конденсации | |||
| Максимальная высота над уровнем моря | До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. До 3000 м (10 000 фт) для CAT III 600 В, CAT II 1000 В. Максимальная высота хранения 12 км (40 000 фт) | |||
| Электромагнитная совместимость (EMC) | EN 61326 (2005-12) для излучения и невосприимчивости | |||
| Интерфейсы | мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батареей инструмента | |||
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Классзащиты | IP51 |
| Номер в госреестре СИ | 66906-17 |
| Производитель | Fluke |
| Страна производитель | США |
