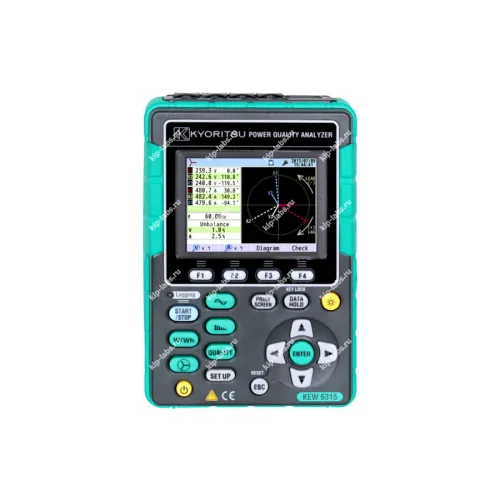

Анализатор качества электроэнергии KEW 6315-03

Кратко о модели: Анализатор качества электроэнергии KEW 6315-03

KEW6315 - анализатор качества электросети от KYORITSU, разработанный для специалистов, контролирующих параметры электропитания; при этом прибор сохраняет компактные габариты 120x68x175 [мм] и массу менее 1 кг.

Устройство выполняет широкий набор измерений электрических величин и анализ качества энергии в соответствии с IEC61000-4-3 класс S и EN50160. За счёт встроенных функций прибор обеспечивает запись данных и беспроводную передачу по Bluetooth на ПК и популярные устройства Android; анализаторы электроэнергии данной серии предлагают аналогичные возможности.

Ключевые особенности

• Соответствие классу точности S по IEC61000-4-30 и EN 50160
• Работа в конфигурациях сети 1P2W, 1P3W, 3P3W, 3P3W3A (3-проводный несимметричный) и 3P4W
• Поддержка 15 типов стандартных и гибких токовых клещей; с адаптерами возможно измерение токов утечки и нагрузочных токов в диапазоне от 500 мА до 3000 А
• Совместимость с трансформаторами тока (ТТ) и трансформаторами напряжения (ТН) с настройкой коэффициента от 0,01 до 9999,99
• Параллельная регистрация мощности и параметров качества: гармоники, формы сигналов и другие показатели фиксируются для всех каналов; регистрируются напряжения ВН, В1, В2, В3 и токи A1, A2, A3, A4 (A4 - ток нейтрали в 3P4W)
• Экран - цветной TFT с подсветкой и возможностью регулировки яркости и контрастности
• Bluetooth позволяет передавать результаты на ПК и Android-устройства с отображением данных в реальном времени
• Хранение записей во встроенной памяти или на SD-карте объёмом до 32 ГБ
• Два аналоговых входа для термодатчиков или люксметра (диапазон 100 мВ–10 В)
• Один цифровой выход для записи данных или формирования сигнала тревоги

Где применяется

Прибор используют для контроля качества электроэнергии на промышленных площадках, в коммерческих зданиях и на объектах обслуживания сетей; благодаря этому инженеры получают детализированные данные по гармоникам, форме напряжения и потреблению.

В итоге KEW6315 подходит для проверок соответствия нормам EN 50160 и для локального мониторинга электросети. Нейтрально: дискретность записи и возможность беспроводной передачи данных упрощают длительный сбор информации и последующий анализ.

Технические харакеристики Kyoritsu KEW Model 6315-01:

• Источник питания переменного тока: 100 В ~ 240 В ~ 10% / 50 (47) Гц ~ 60 (63) Гц; потребляемая мощность: 7 ВА макс.
• Источник постоянного тока: номинальное напряжение 3В, батарейки LR06 6 шт. (2 последовательно x 3 параллельно) или батареи: номинальное напряжение 2,4 В; Батарейки Ni-MH AA 6 шт. (2 ширины x 3 параллели)
• Время работы: батарейки 3 часа (без подсветки); Аккумуляторы 4,5 часа (без подсветки, полностью заряжены)
• Хранение данных (внутренняя память), тип и объем памяти: флэш-память, 4 МБ, 14623 байта / запись, макс. 234 записи
• Максимальное количество сохраняемых файлов (2 ГБ): 65536 (по количеству запусков регистрации)
• Интерфейс USB 2.0 12 Мбит / с
• Интерфейс Bluetooth, версия 2.1 + EDR (класс 2), профиль SPP, частота: 2402 ~ 2480 МГц
• Стандарты: IEC61010-1, -2-30 CAT III 600 В, IEC61010-031, IEC61326
• Степень загрязнения окружающей среды: 2
• Размеры: 120 x 65 x 175 мм (Ш x Г x В)
• Вес: 900 г (с батареями)

Комплект поставки:

• KEW7255 Кабели напряжения (цвета: R, WH, BU, BK) с зажимами типа «крокодил», 1 комплект
• KEW7169 Кабель питания, 1 шт.
• KEW7219 USB-кабель, 1 шт.
• Батарейки щелочные 1,5В, тип AA, LR06, 6 шт.
• Карта памяти SD 2 ГБ, 1 шт.
• Сумка для переноски, 1 шт.
• Кабельные маркеры (по 4 шт. 8 цветов: R, BU, Y, GR, BR, GR, BK, WH)
• Компакт-диск с программным обеспечением (KEW Windows для KEW6315) для настройки и анализа с руководством по программному обеспечению в файле pdf
• Краткое руководство пользователя
• Сертификат о калибровке
