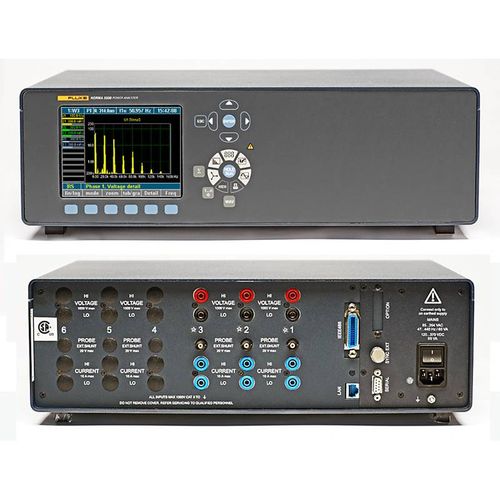

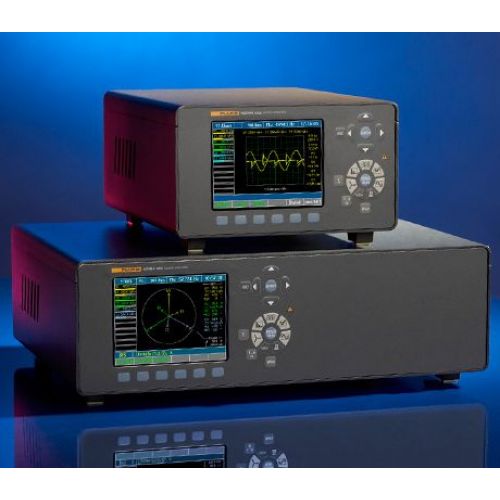

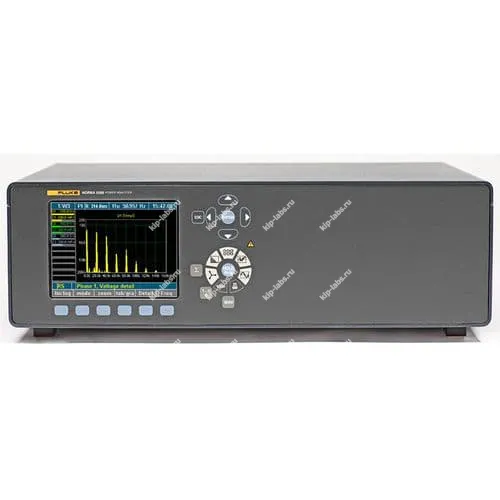

Анализатор электроснабжения Fluke Norma 5000

Назначение и принцип: Анализатор электроснабжения Fluke Norma 5000

Анализатор электроснабжения Fluke Norma 5000 предназначен для комплексной регистрации параметров сети и их оценки, при этом измеряет одновременно каналы напряжения и тока с последующей цифровой обработкой, что позволяет выполнять детализированный анализ качества питания.

При эксплуатации прибор собирается модульно и предусматривает места для подключения до шести фазовых модулей; это упрощает адаптацию к различным конфигурациям сети. Также возможна интеграция с ПО и внешними интерфейсами, включая обмен данными с корпоративными системами посредством стандартных каналов.

Функциональные опции

В работе устройство объединяет регистрацию событий, анализ гармоник и формирование отчётов, что даёт возможность структурировать результаты измерений и экспортировать их для последующей обработки.

• Многоканальные измерения напряжения и тока
• Регистрация событий и логирование непрерывных данных
• Анализ гармоник и оценка показателей качества электроэнергии
• Модульная аппаратная архитектура с возможностью расширения
• Встроенный принтер и интерфейсы для обмена данными
• Поддержка передачи данных в формате, совместимом с ПО для ПК

Сферы использования

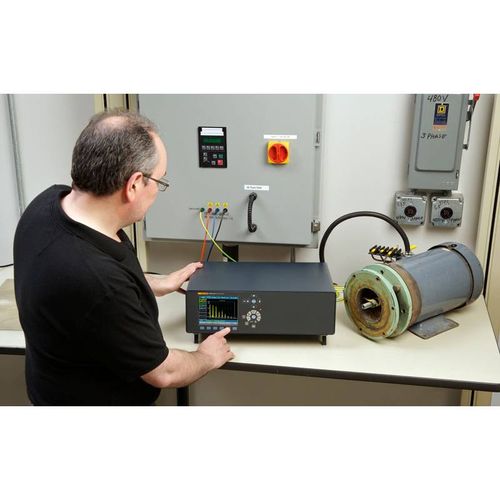

На практике прибор применяют при приёмке и наладке электроустановок, в системах энергетического менеджмента предприятий и при поверочных работах, при этом при калибровке и верификации результатов возможна интеграция с программным обеспечением и внешними интерфейсами.

При эксплуатации анализатор целесообразно использовать на промышленных подстанциях, в распределительных сетях и в центрах обработки данных. Это делает устройство подходящим для задач мониторинга и диагностики электроснабжения, а также оперативного сбора отчётных данных.

Комплектация анализатора электроснабжения Fluke Norma 5000:

• Анализатор электроснабжения Fluke Norma 5000
• Кабель электропитания, цветной дисплей 144 мм
• Встроенный принтер, интерфейс RS232/USB
• Свободное место для шести подключаемых фазовых модулей и дополнительных опций
• Программное обеспечение для ПК Fluke NormaView
• Руководство пользователя
• Сертификат испытаний
• Значения
• Полученные при калибровке

Краткий обзор

Анализаторы электроэнергии Fluke Norma 5000 предназначен для тестирования и анализа работы электрических систем, преобразователей, источников питания, силовых и автомобильных компонентов в процессе их разработки и испытаний; прибор представляет собой портативный измерительный набор, объединяющий функции мультиметра, измерителя мощности, регистратора, анализатора электроэнергии и осциллографа со встроенной памятью.

Интерфейс и функциональность близки к модели Norma 4000, однако этот прибор вмещает более широкий набор аппаратных компонентов и рассчитан на установку до шести фазных блоков. Встроенный принтер расширяет возможности работы в полевых условиях и снижает потребность в дополнительном оборудовании.

Возможность одновременного измерения шести каналов особенно полезна при проверке трёхфазных преобразователей и систем повышения качества питания, что позволяет контролировать входные и выходные параметры без дополнительной коммутации. Печать отчётов прямо на месте проведения измерений упрощает документирование и передачу результатов заказчику.

Гибкость конфигурации достигается за счёт совместимости с различными фазными блоками, что даёт право подобрать оптимальный комплект для конкретной задачи. В зависимости от требований к точности доступны модули с погрешностью 0,2, 0,1 или 0,03%.

Высокое быстродействие и широкая полоса пропускания позволяют фиксировать форму сигнала с высокой частотой дискретизации и анализировать переходные процессы, что особенно важно при испытаниях систем бесперебойного питания. Диапазон измеряемых токов - от 0,03 мА до 20 А и до 1500 А с дополнительными шунтами - расширяет области применения прибора, включая проверку оборудования высокой мощности.

Настройки прибора дают возможность адаптировать измерения под индивидуальные задачи, при этом во встроенной памяти можно сохранять до 15 конфигураций для ускорения подготовки к повторяющимся сериям испытаний. Уместна дискретность настроек при серийных измерениях и массовой верификации.

Технические характеристики анализатора электроснабжения Fluke Norma 5000
