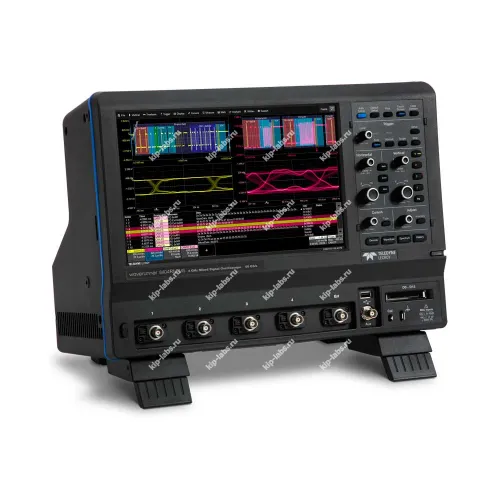

Осциллограф цифровой WaveRunner 8054R-MS

Кратко о модели: Осциллограф цифровой WaveRunner 8054R-MS

Осциллограф цифровой WaveRunner 8054R-MS предназначен для регистрации временных характеристик электрических сигналов. Он также используется для анализа поведения как аналоговых, так и цифровых цепей.

При подготовке к эксплуатации и техобслуживанию ориентируются на документацию производителя Teledyne LeCroy, при этом сведения о ПО и обновлениях доступны на сайте компании; кроме того модель относится к группе осциллографы, что облегчает поиск похожих приборов.

За счёт имеющихся типовых режимов прибор годится для стендовых проверок и для полевых измерений, при этом эксплуатация остаётся гибкой. Уместна дискретность выборки при задачах, требующих различной детализации диагностики.

Ключевые особенности

• Предназначен для записи и отображения временных форм сигналов.
• Включает базовый набор функций анализа, включая измерение амплитудно‑временных параметров и трассировку сигналов.
• Поддерживает стандартные интерфейсы передачи данных для интеграции с внешним оборудованием и автоматизированными стендами.
• Наличие возможностей автоматической настройки и калибровки зависит от опций и комплектации, что позволяет адаптировать прибор под конкретные задачи.

Где применяется

• В исследовательских и испытательных лабораториях для оценки характеристик электронных схем.
• На производственных линиях при отладке и диагностике модулей и печатных плат.
• В сервисных центрах для контроля состояния и ремонта изделий.
• В учебных заведениях при проведении практических занятий по электронике.

Модульный подход к конфигурации позволяет сформировать исполнение с требуемым набором интерфейсов и опций. Таким образом присутствие конкретных портов, в том числе RS-232C, определяется комплектацией.

Краткое описание цифрового осциллографа WaveRunner 8054R-MS

Осциллограф смешанных сигналов, 4 + 16 каналов, Аналоговые каналы: полоса пропускания 500 МГц; частота дискретизации 10 ГГц/канал, память 16МБ/канал (20 ГГц /32 МБ в двухканальном режиме), пользовательский интерфейс MAUI + One Touch, скорость обновления экрана до 1 млн. осц./с. Режимы: WaveScan, History, LabNotebook, сегментированная развертка, измерения и математика - стандартный набор. Логические каналы: число каналов -16, макс. тактовая частота входных сигналов 250 МГц, частота дискретизации 1,25 ГГц, макс. память 32 МБ (делится между активными каналами). TFT сенсорный экран 30,7 см, разрешение 1280х800, масса 10,3 кг.
