АСК-3116 Осциллограф цифровой запоминающий

Назначение и принцип: АСК-3116 Осциллограф цифровой запоминающий

АСК-3116 - цифровой запоминающий осциллограф от Актаком, рассчитанный на захват и последующий анализ импульсных и периодических сигналов, при этом он способен фиксировать единичные события и повторяющиеся процессы для дальнейшей обработки и отображения.

Прибор относится к классу осциллографы. На практике его применяют для контроля формы сигналов и для измерения временных характеристик; это востребовано в лабораторной работе и при сервисном обслуживании.

Функциональные опции

Устройство выполняет цифровой захват и запись сигналов с возможностью установки триггеров и базовых измерительных операций, что позволяет проводить поочередный анализ амплитудных и временных параметров без необходимости ручной фиксации данных.

• Запись и память цифровых сигналов для последующей обработки;
• Настраиваемые условия триггера для выделения интересующих событий;
• Инструменты для измерения времени и амплитуды сигнала;
• Визуализация формы сигнала на дисплее в реальном времени.

Для интеграции с внешними системами уместно применять интерфейсы типа RS-232C или аналогичные стандарты передачи данных, при этом следует учитывать возможности автоматической подстройки и самоконтроля в составе испытательной установки. В работе уместна дискретность обмена данными и опции самокалибровки при использовании соответствующих интерфейсов.

Сферы использования

При эксплуатации осциллограф находят применение в исследовательских задачах, в диагностике электронных схем и при наладке аппаратуры. В работе прибор используют для отладки печатных плат, анализа переходных процессов и поиска неисправностей на стендах и в сервисных центрах.

При калибровке рекомендуется следовать местным методикам и регламентам; это повышает воспроизводимость измерений и упрощает интерпретацию получаемых результатов.

Описание цифрового запоминающего осциллографа АСК-3116:

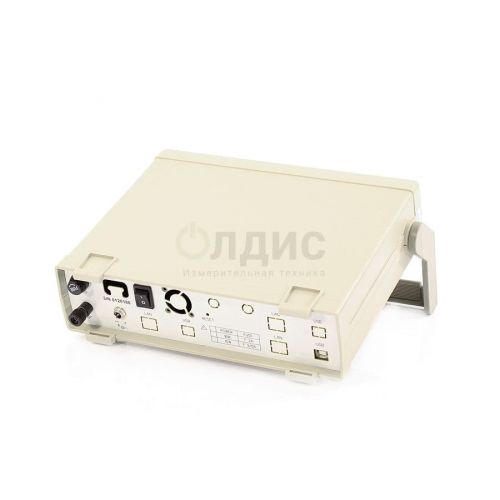

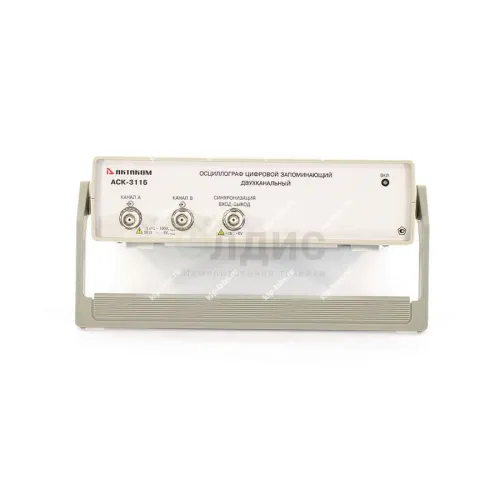

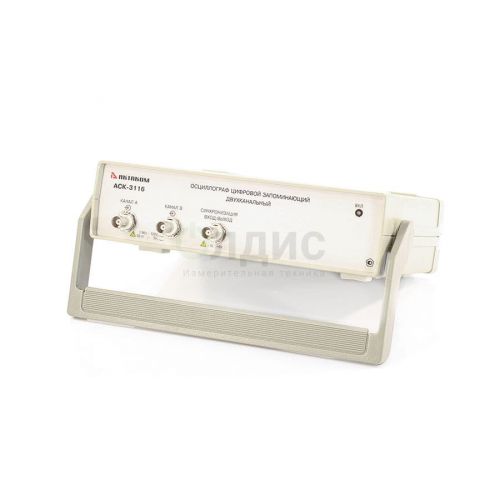

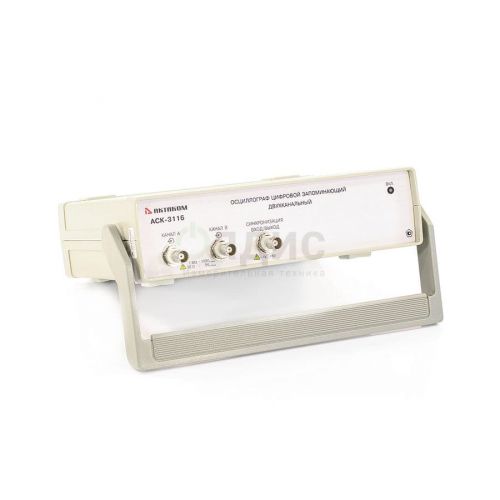

Цифровой запоминающий осциллограф - приставка к компьютеру АСК-3116 предназначен для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным параллельным портом LPT или USB - портом.

Цифровой осциллограф АСК-3116 позволяет пользователю наблюдать форму сигнала, используя четыре независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно - 1 МОм или 50 Ом.

USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «авто» с регулируемым уровнем запуска. Дополнительно запуск может осуществлять по входу внешней синхронизации (порог срабатывания TTL–уровня).

Горизонтальная развертка варьируется в широких пределах и соответствует 3-м основным режимам USB осциллографа АСК-3116:

• осциллограф в режиме реального времени (диапазоны развертки - от 500 нс/дел до 50 мс/дел; частота дискретизации - до 100 МГц);
• стробоскопический осциллограф (диапазоны от 25 нс/дел до 200 нс/дел; эквивалентная частота дискретизации - до 2 ГГц);
• самописец (безбумажный, диапазоны развертки - от 500 мкс/дел до 50 ч/дел, частота дискретизации - до 50 кГц - зависит от используемого ПК).

  Программным обеспечением поддерживаются пробники 1:1, 1:10 и 1:100. Режим открытого и закрытого входа (DC или AC) может быть выбран независимо для каждого канала. В режиме AC подавляются частоты ниже 1 Гц. Любой из входов может быть заземлен без отсоединения пробников от измеряемой системы. Измерение может синхронизироваться по каналу A, B или по сигналу на внешнем входе синхронизации. Порог синхронизации может быть установлен независимо для каждого канала в диапазоне целого экрана цифрового осциллографа. Порог внешнего входа синхронизации - ТТЛ совместимый (1,2 В). USB осциллограф имеет стандартную систему синхронизации, работающую в режимах «ждущий», «одиночный» и «автоматический».

  Для связи с компьютером в цифровом осциллографе АСК-3116 используется USB 1.1 порт.

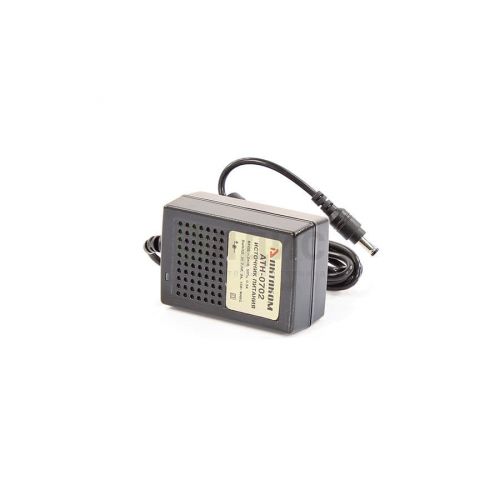

  АСК-3116 имеет гальваническую развязку по USB, а также имеет выносной блок питания на 6,5 В, который существенно расширяет возможности применения этих приборов в полевых условиях, придавая необходимую гибкость и мобильность в решении конкретных задач.

  Программное обеспечение (ПО) дает возможность полного управления USB осциллографом, а также предоставляет ряд сервисных возможностей (экспорт/импорт данных, математическая обработка сигналов, расширенные измерения, цифровая фильтрация, аварийная сигнализация в режиме самописца).

  Каждый канал АСК-3116 имеет собственный АЦП. Это означает, что АСК-3116 является «истинным четырехканальным осциллографом», где отсутствуют побочные эффекты, свойственные приборам с мультиплексированием каналов.

Отличительные особенности цифрового запоминающего осциллографа АСК-3116:

• Дискретизация до 100 МГц в режиме реального времени;
• 2 независимых канала с полосой до 100 МГц на канал;
• Большая, определяемая пользователем длина записи - до 132 кБ на канал;
• Произвольно настраиваемый режим предзаписи/послезаписи;
• Высокая чувствительность (от 2 мВ/дел);
• Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы;
• Интерфейс USB 1.1;
• Гальваническая развязка цепи питания по USB;
• Режим (безбумажного) самописца, аварийная сигнализация;
• Кнопка автоматической настройки развертки/синхронизации;
• Автоматические измерения, в т. ч. определение фазового сдвига;
• Статистические измерения и построение гистограмм;
• Спектроанализатор (БПФ);
• Цифровое послесвечение;
• Цифровая фильтрация;
• Программная эмуляция входного сигнала;
• Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением;
• Сохранение данных и конфигурации прибора;
• Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы.

Технические характеристики цифрового запоминающего осциллографа АСК-3117:

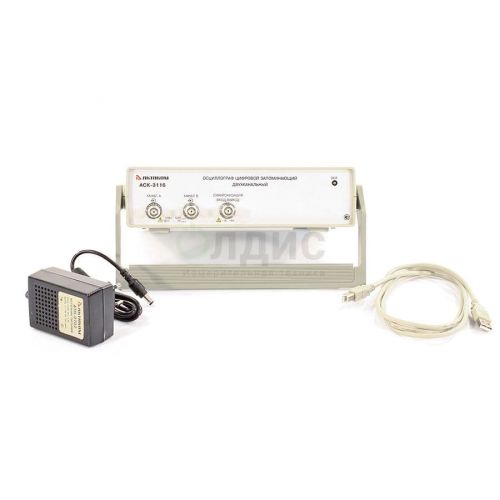

Комплект поставки АСК-3116:
