Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Tektronix
- Код товара: 13497
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
4 550 000₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: TSG4104A M00

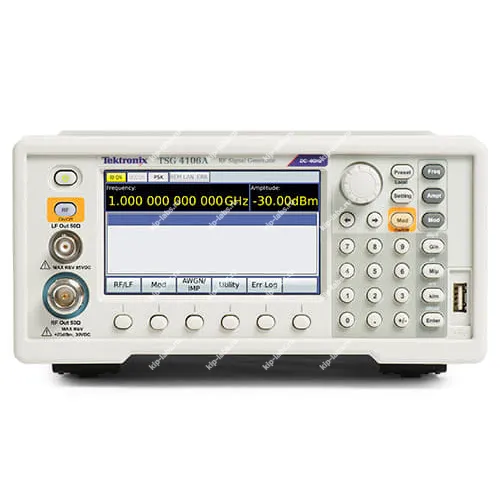

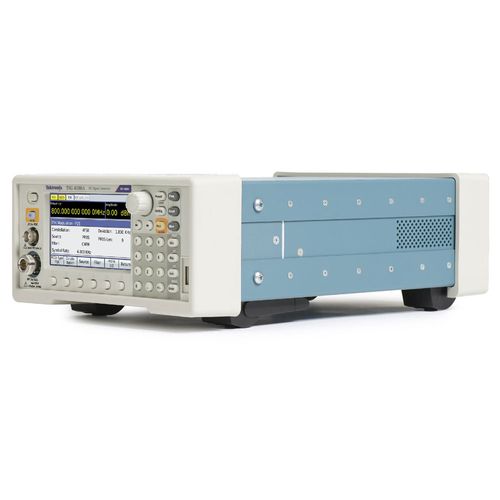

Описание модели: TSG4104A M00 Векторный генератор РЧ сигналов
TSG4104A M00 - векторный генератор РЧ, предназначенный для синтеза и воспроизведения сложных радиочастотных форм; при этом разработка выполнена компанией Tektronix.
Устройство применяют в лабораторных измерениях и при проверках радиоэлектронных модулей. Это обеспечивает получение воспроизводимых эталонов тестовых сигналов и также находит применение при задачах разработки и квалификационных испытаний - генераторы сигналов.
Учитывают шаг дискретности ключевых параметров и возможности самокалибровки, что позволяет оценить пригодность прибора для интеграции посредством интерфейса RS-232C.
Преимущества
- Управляемая фазовая и амплитудная составляющие дают возможность моделировать реалистичные РЧ сценарии, что упрощает воспроизведение сложных сигналов.
- Поддержка программируемых последовательностей и настроек сигналов облегчает выполнение серийных испытаний.

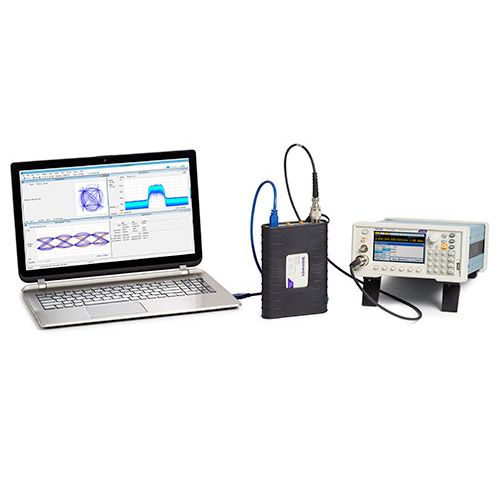

- Интерфейсы управления предоставляют средства для удалённой автоматизации измерительных процедур.
- Компактные габариты позволяют размещать прибор в лабораторных стойках и на тестовых стендах.
- Обеспечена совместимость с типовыми измерительными модулями и другим оборудованием в составе тестовых систем.
Область применения
- Разработка и отладка радиопередающих и радиоприёмных модулей.
- Калибровочные и приёмно-измерительные лаборатории.
- Производственные испытания и функциональная проверка модулей на конвейере.
- Научно-исследовательские проекты в области беспроводной связи.
Комплектация генератора сигналов TSG4104A M01:
- Векторный генератор РЧ сигналов TSG4104A M01
- РЧ кабель
- Компакт-диск с документацией
- Руководство по эксплуатации
- Свидетельство о калибровке
- Кабель питания
Описание генератора сигналов TSG4104A M01:
Векторный генератор сигналов TSG4104A обладает характеристиками прибора среднего ценового диапазона с полосой модуляции до 200 МГц, но предлагается по цене РЧ генераторов начального уровня.
В генераторе используется новый метод создания сигналов с минимальным уровнем паразитных составляющих, низким фазовым шумом (-113 дБн/Гц при отстройке 20 кГц от несущей 1 ГГц) и превосходным разрешением по частоте (1 мкГц на любой частоте).
Аналоговая модуляция доступна в генераторах Tektronix TSG4104A базовой конфигурации. Простое программное обновление по месту эксплуатации позволяет расширить функциональность более сложными векторными и цифровыми видами модуляции, обеспечивая гибкость конфигурации и защиту инвестиций.
В генераторе тактовой частоты прибора TSG4104A применяется термостатированный кварцевый резонатор, изготовленный по технологии SC-cut. Он обеспечивает в 100 раз лучшую стабильность и в 100 раз меньший фазовый шум (при малых отстройках от несущей) по сравнению с приборами, в которых используется термостабилизированный кварцевый резонатор.
Технические характеристики генератора сигналов TSG4104A M01:
| Параметр | Значение |
|---|---|
| Частота | |
| Выходной разъем BNC | от 0 до 62,5 МГц |
| Выходные разъемы N-типа | от 950 кГц до 4,0 ГГц |
| Разрешение установки частоты | 1 мкГц на любой частоте |
| Время перестройки | <8 мс (±1 х 10-6) |
| Погрешность частоты | <(10–18 + погрешность тактового генератора) fc |
| Стабильность частоты | 1·10–11 (дисперсия Аллана 1 с) |
| Выходной разъем BNC на передней панели | |
| Диапазон частот | от 0 до 62,5 МГц |
| Амплитуда | от 1,00 Вср.кв. до 0,001 Вср.кв. (от –47 до +14,96 дБм) |
| Смещение | ±1,5 В постоянное |
| Разрешение смещения | 5 мВ |
| Макс. размах | 1,817 В (амплитуда + смещение) |
| Разрешение амплитуды | <1 % |
| Погрешность амплитуды | ±0,7 дБ |
| Гармонические составляющие (тип.) | <–40 дБн |
| Паразитные составляющие (тип.) | <–65 дБн |
| Режим связи выхода | Связь по постоянному току, 50 Ом ±2 % |
| Импеданс | 50 Ом |
| Защита от подачи внешнего сигнала | ±5 В пост. |
| КСВ (тип.) | < 1,6 :1 |
| Выходной разъем N-типа на передней панели | |
| Выходная мощность | от +16,5 до –110 дБм (< 4 ГГц) от +10 до –110 дБм (от 4 до 6 ГГц) |
| Выходное напряжение | от 1,5 В ср.кв. до 0,7 мкВ ср.кв. (< 4 ГГц) |
| Разрешение амплитуды | 0,01 дБм |
| Импеданс | 50 Ом |
| Режим связи выхода | Связь по переменному току, 50 Ом |
| КСВ (тип.) | < 1,5 (от 2 МГц до 2 ГГц) < 1,8 (от 2 ГГц до 6 ГГц) |
| Защита от подачи внешнего сигнала | 30 В пост., +25 дБм |
| Спектральная чистота выходного РЧ сигнала | |
| Субгармоники | Нет |
| Гармонические составляющие (максимальные) | Выходной уровень < 0 дБм, немодулированный сигнал, 1 ГГц < -30 дБн |
| Гармонические составляющие (тип.) (выходной уровень < 0 дБм) | < -35 дБн, немодулированный сигнал, частота несущей < 2 ГГц |
| Паразитные составляющие (тип.) < -68 дБн < -60 дБн < -55 дБн < -55 дБн | Выходной уровень -10 дБм, немодулир. сигнал > 10 кГц от несущей (от 950 кГц до 1 ГГц) > 10 кГц от несущей (от 1 до 2 ГГц) > 10 кГц от несущей (от 2 до 4 ГГц) > 10 кГц от несущей (от 4 до 6 ГГц) |
| Остаточная ЧМ (тип.) | 1 Гц ср.кв. (в полосе частот от 300 Гц до 3 кГц) |
| Остаточная АМ (тип.) | 0,006 % ср.кв. (в полосе частот от 300 Гц до 3 кГц) |
| Фазовый шум SSB | Выходной уровень +5 дБм (от +18 до +28 °C) |
| Макс. фазовый шум SSB на несущей 1 ГГц (выходной уровень +5 дБм, от +5 до +40 °C ) Отстройка 1 кГц Отстройка 10 кГц Отстройка 20 кГц Отстройка 1 МГц Отстройка 2 ГГц Отстройка >3 ГГц | -95 дБн/Гц -106 дБн/Гц -107 дБн/Гц -120 дБн/Гц -118 дБн/Гц -120 дБн/Гц |
| Регулировка фазы (выходы на передней панели) | |
| Максимальный сдвиг фазы | ±360 |
| Разрешение фазы | 0,01 (от 0 до 100 МГц) 0,1 (от 100 МГц до 1 ГГц) 1,0 (от 1 до 6 ГГц) |
| Вход генератора тактовой частоты | |
| Частота | 10 МГц, ±2·10-6 |
| Амплитуда | от 0,5 Впик-пик до 4 Впик-пик (от –2 до +16 дБм) |
| Входное сопротивление | 50 Ом, связь по переменному току |
| Выход генератора тактовой частоты | |
| Частота | 10 МГц, синусоидальный сигнал |
| Выходное сопротивление | 50 Ом, связь по пост. току |
| Амплитуда | > 7,5 дБм |
| Внутренний источник модулирующего сигнала | |
| Сигналы | Синусоидальный, линейно изменяющийся, пилообразный, прямоугольный, импульсный, шумоподобный |
| Гармонические искажения синусоидального сигнала | –74 дБн (тип., на 20 кГц) |
| Линейность пилообразного сигнала | < 0,05 % (1 кГц) |
| Частота | от 1 мкГц до 500 кГц (частота несущей < 93,75 МГц) от 1 мкГц до 50 кГц (частота несущей 93,75 МГц) |
| Разрешение установки частоты | 1 мкГц |
| Погрешность частоты | 1:231 + погрешность тактового генератора |
| Добавление шума | Белый гауссов шум (ср.кв. значение = девиация / 5) |
| Полоса частот шума | от 1 мкГц до 50 кГц |
| Период импульсного сигнала | от 1 мкс до 10 с |
| Длительность импульсного сигнала | от 100 нс до 9999,9999 мс |
| Амплитудная модуляция | |
| Диапазон | от 0 до 100 % (уменьшается при уровне более +7 дБм) |
| Разрешение | 0,1 % |
| Источник модулирующего сигнала | Внутренний или внешний |
| Модуляционные искажения (тип.) Выходной разъем BNC Выходной разъем N-типа | < 1 % (fc < 62,5 МГц, fm = 1 кГц) < 3 % (fc < 62,5 МГц, fm = 1 кГц) |
| Полоса модуляции (внешний сигнал) | > 100 кГц |
| Частотная модуляция | |
| Минимальная девиация частоты | 0,01 Гц |
| Максимальная девиация частоты | Меньше fc и 96 МГц – fc. В диапазоне частот от 0 до 93,75 МГц |
| Диапазон частот 93,75 МГц < fc 189,84375 МГц 189,84375 МГц < fc 379,6875 МГц 379,6875 МГц< fc 759,375 МГц 759,375 МГц < fc 1,51875 ГГц 1,51875 ГГц < fc 3,0375 ГГц 3,0375 ГГц < fc 6,0 ГГц | Максимальная девиация 1 МГц 2 МГц 4 МГц 8 МГц 16 МГц 32 МГц |
| Разрешение девиации частоты | 0,1 Гц |
| Погрешность девиации (тип.) | < 0,1 % выбранной девиации + 5 Гц (fc < 93,75 МГц) < 2 % выбранной девиации + 20 Гц (fc > 93,75 МГц) |
| Источник модулирующего сигнала | Внутренний или внешний |
| Модуляционные искажения (тип.) | < -60 дБ (fc = 100 МГц, fm = 1 кГц, fd = 3 кГц) |
| Отстройка несущей при внешней ЧМ (тип.) | < ±0,001 х девиация частоты ЧМ сигнала |
| Полоса модуляции (тип.) | 500 кГц (fc < 93,75 МГц) 100 кГц (fc > 93,75 МГц) |
| Фазовая модуляция | |
| Девиация | от 0 до 360 |
| Разрешение девиации частоты (тип.) | 0,01 (от 0 до 100 МГц) 0,1 (от 100 МГц до 1 ГГц) 1 (1 ГГц и выше) |
| Погрешность девиации (тип.) | 2 % (fc < 93,75 МГц) 3 % (fc > 93,75 МГц) |
| Источник модулирующего сигнала | Внутренний или внешний |
| Модуляционные искажения (тип.) | < -60 дБ (fc = 100 МГц, fm = 1 кГц, D = 50 ) |
| Полоса модуляции (тип.) | 500 кГц (fc < 93,75 МГц) 100 кГц (fc > 93,75 МГц) |
| Импульсная модуляция | |
| Режим манипуляции | Высокий логический уровень включает несущую |
| Отношение уровней модулированной несущей (тип.) Выходной разъем BNC Выходной разъем N-типа | > 70 дБ > 57 дБ (fc < 1,0 ГГц) > 40 дБ (1,0 ГГц fc < 4,0 ГГц) > 35 дБ (4,0 ГГц fc < 6,0 ГГц) |
| Проникновение импульсного сигнала (тип.) | 10 % несущей в течение 20 нс для положительного перепада |
| Задержка положительного/ отрицательного перепада | 60 нс |
| Время нарастания/спада РЧ сигнала (тип.) | 20 нс |
| Источник модулирующего сигнала | Внутренний или внешний |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 61668-15 |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
