Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Тетрон
- Код товара: 13476
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
121 800₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 108272

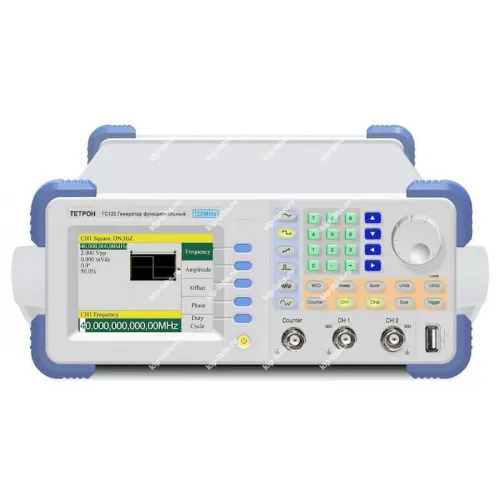

Описание модели: ТЕТРОН-ГС120 Генератор сигналов произвольной формы 120 МГц
ТЕТРОН-ГС120 представляет собой лабораторный двухканальный DDS-генератор, способный формировать сигналы произвольной формы с частотой до 120 МГц, при этом прибор рассчитан на применение в исследовательских и стендовых задачах.
Производитель Тетрон предлагает эту модель как элемент номенклатуры измерительного оборудования; также устройство классифицируется как генератор сигналов.
Преимущества
- Двухканальная архитектура обеспечивает одновременную генерацию разных сигналов, что облегчает настройку многоканальных стендов.
- Цифровой синтез на базе DDS даёт стабильность частоты и низкие искажения, что важно при калибровочных измерениях.
- Встроенный цветной ЖК-дисплей упрощает локальное управление, при этом управление можно вести и через внешние интерфейсы.
- Широкий набор модуляций и форм позволяет использовать прибор для имитации сложных сигналов в испытаниях.
Область применения
Прибор ориентирован на лабораторные исследования, стендовые измерения и разработку электронных устройств. Кроме того, устройство подходит для образовательных лабораторий и сервисных центров, где требуется формирование и анализ тестовых сигналов.
При необходимости следует учитывать параметры дискретности и требования к калибровке при подготовке тестов.
- Модель отличается высокой стабильностью и точностью установки, разрешением от 1мВ и 1мкГц.
- Прямой цифровой синтез, модуляция AM, DSB-AM, FM, PM, PWM, FSK, PSK, свипирование, пакетный режим.
- 52 различных формы сигнала. Вертикальное разрешение 16 бит. Встроенный частотомер до 1000 МГц.
- Удобное цифровое управление, яркий цветной ЖК-дисплей 3,5 дюйма.
- USB интерфейс для связи с ПК и подключения внешнего накопителя.
- В комплекте с прибором поставляется паспорт с отметкой ОТК и сертификат о калибровке.
Технические характеристики ТЕТРОН-ГС120:
| Параметр | Значение |
|---|---|
| Количество каналов | 2 |
| Частота сигнала (синус) | 120 МГц |
| Частота сигнала (меандр) | 60 МГц |
| Частота сигнала (произвольной формы) | 60 МГц |
| Основные формы сигнала | Sine, Square, Pulse, Ramp, Noise, DC, произвольной формы |
| Частота дискретизации | 400 Мв/с |
| Длительность сигнала | 16384 точек |
| Вертикальное разрешение | 16 бит |
| Разрешение установки частоты | 1 мкГц |
| Погрешность частоты | +/-5×10(-6) |
| Стабильность частоты | +/-1×10(-6) |
| Искажения (синус) | =< 0.2% |
| Коэффициент заполнения | 0.1% - 99.9% |
| Время нарастания и спада | 6 нс – 1 мкс |
| Минимальная длительность импульса | 6 нс |
| Задание симметрии (пилообразный сигнал) | 0.0% - 100.0% |
| Амплитуда (импеданс 50 Ом) | 1mVpp - 10Vpp до 40Мгц, 1mVpp - 5Vpp до 120 МГц |
| Амплитуда (высокий импеданс) | 1mVpp - 20Vpp до 40Мгц, 1mVpp - 10Vpp до 100 МГц, 1mVpp - 5Vpp до 120 МГц |
| Погрешность | +/-1%, +/-1mVpp |
| Неравномерность | =< 0.2 дБ до 10 МГц, =< 0.4 дБ до 60 МГц, =< 0.8 дБ до 100 МГц, =< 1 дБ до 120 МГц |
| Смещение (Offset) | +/-10В (высокий импеданс), погрешность +/-1% |
| Модуляция | AM, DSB-AM, FM, PM, PWM, FSK, PSK, свипирование, пакетный режим |
| Частотомер | 1 Гц – 1000 МГц, разрешение 8 знаков |
| Дисплей | жидкокристаллический 3.5 дюйма, цветной, QVGA |
| Интерфейс | USB |
| Питание | 220 (+/-10%), 50/60Гц (+/-2 Гц) |
| Условия эксплуатации | температура 0C - 40C, влажность до 80% |
| Габаритные размеры | 260х390х105 мм |
| Масса | 2.5 кг |
Комплектация:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов ТЕТРОН-ГС120 | 1 шт. |
| 2 | Кабель соединительный BNC-«крокодил» | 1 шт. |
| 3 | Кабель USB | 1 шт. |
| 4 | Кабель питания | 1 шт. |
| 5 | Паспорт изделия | 1 шт. |
| 6 | Сертификат о калибровке | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Тетрон |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
