Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: RFSYN20-2
Назначение и принцип: RFSYN20-2 - Синтезатор частот
RFSYN20-2 представляет собой компактный и адаптируемый генератор сигналов, рассчитанный на работу до 20 ГГц; при этом прибор сочетает быстрое переключение частот с низким фазовым шумом и высокой чистотой выходного сигнала, предлагаемый компанией AnaPico.
Одноканальные варианты выпускаются в виде встраиваемого модуля или как самостоятельный компактный корпус с дисплеем и передней панелью управления. Встроенная панель облегчает оперативный контроль параметров, что позволяет сократить время наладки при смене настроек, и модель легко вписывается в линейку генераторы сигналов.

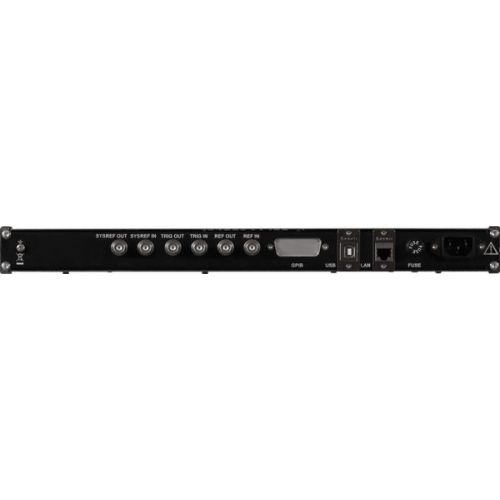

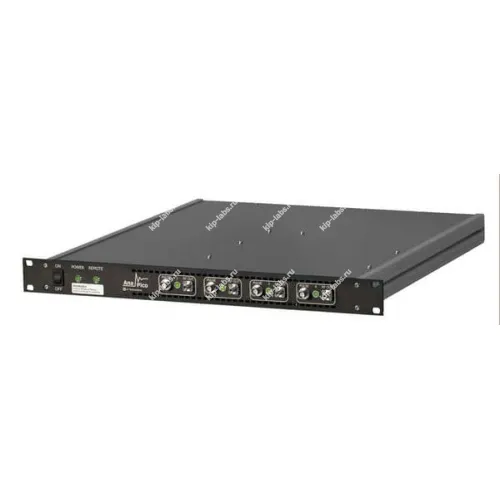

Серия RFSYN20-X доступна в конфигурациях на 1, 2, 3 или 4 радиочастотных канала, размещённых в стандартном 1U 19’ шкафном корпусе. Чтобы обеспечить фазовую когерентность между каналами, все радиочастотные выходы привязаны к единому опорному генератору, что гарантирует согласованность фаз при параллельной работе.
При эксплуатации прибор оборудован интерфейсами USB, LAN и параллельным портом; управление осуществляется набором команд SCPI 1999. На практике устройство легко интегрируется в автоматизированные тестовые стенды, при калибровке целесообразно проверять параметры дискретности и согласованности интерфейсов.
Функциональные опции
- Генерация сигнала до 20 ГГц с низким фазовым шумом и высокой спектральной чистотой.
- Быстрое переключение частот и режимов работы, что уменьшает время переналадки оборудования.
- Форм-факторы: модуль для встраивания и компактный корпус с дисплеем и передней панелью управления.
- Многоканальные исполнения RFSYN20-X: 1, 2, 3 или 4 канала в 1U 19’ шкафном корпусе.
- Общий опорный источник для поддержания фазовой когерентности между каналами.
- Интерфейсы управления: USB, LAN, параллельный порт; поддержка набора команд SCPI 1999.
Сферы использования
При эксплуатации прибор применяют в лабораториях и на стендах для разработки радиочастотной аппаратуры, при этом он подходит для испытаний модулей связи и систем наведения. В работе синтезатор используют для калибровки измерительных систем и для формирования тестовых сигналов в производственных и исследовательских задачах.
Технические характеристики генератора:
| Параметр | Значение |
|---|---|
| Количество каналов | 2 |
| Частотный диапазон ОТ | 100 кГц (от 9 кГц с опцией 9K) |
| Частотный диапазон ДО | 20 ГГц |
| Опорный генератор (погрешность установки частоты) | ±5 10-7 |
| Выходной уровень (минимум) | 0 дБм |
| Выходной уровень (максимум) | +18 дБм |
| Выходной импеданс (Ом) | 50 |
| Виды модуляции | ИМ |
| Разрешение по частоте | 0,01 Гц |
| Фазовый шум | (1 ГГц, отстройка 20 кГц) -130 дБн/Гц |
| Переключение частоты | 200 мкс |
| Возможность монтажа в стандартную стойку 19 дюймов, высота корпуса 1U | Есть |
| Интерфейс | USB, LAN, SCPI Version 1999.0 |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Синтезатор частот RFSYN20-2 | 1 шт. |
| 2 | Кабель питания | 1 шт. |
| 3 | Руководство пользователя | 1 шт. |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | AnaPico |
| Страна производитель | Швейцария |
| Гарантия (мес.) | 24 |
