Прямые поставки, Торги 44-ФЗ, 223-ФЗ, 275-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Tektronix
- Код товара: 13848
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
4 500 900₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ, 223-ФЗ, 275-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: PPG1601

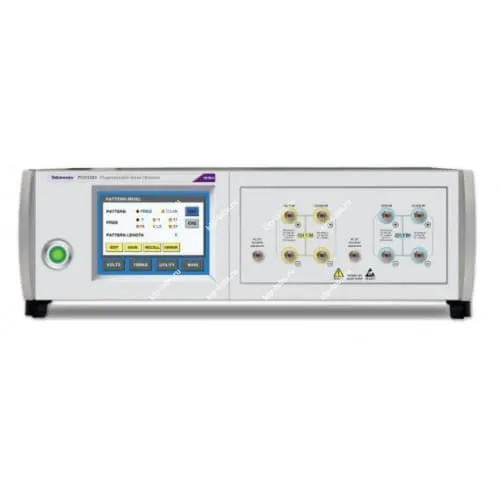

Назначение и принцип: PPG1601 Генератор цифровых последовательностей
PPG1601 Генератор цифровых последовательностей применяют для создания детерминированных цифровых паттернов и шаблонов для проверки; разработка выполнена компанией Tektronix с расчётом на лабораторные и стендовые испытания, что позволяет воспроизводить входные воздействия в ходе тестирования логических модулей и интерфейсов.
Прибор предоставляет гибкие инструменты задания временных интервалов и структуры последовательностей, при этом допускается интеграция в автоматизированные стенды и сопряжение с оборудованием из генераторы сигналов.
На практике при тестировании временных характеристик используют дискретность выходных уровней, что обеспечивает более точную оценку задержек и согласования шин при серийной проверке. При калибровке следует учитывать длительности импульсов и фазовые сдвиги. Уместность дискретности выходов типична для приборов такого класса.
Функциональные опции
- Загрузка и программирование пользовательских цифровых шаблонов
- Конфигурирование временных параметров: длительность, частота повторения, интервалы
- Поддержка синхронизации и внешней триггеризации
- Интеграция в автоматизированные стенды и опции удалённого управления
Сферы использования
В работе PPG1601 используют для верификации цифровых модулей, имитации входных сигналов микроконтроллеров и тестирования интерфейсов; это позволяет воспроизводить как типичные, так и предельные сценарии нагрузки при разработке и отладке плат.
Комплект поставки:
- Генератор цифровых последовательностей PPG1601
Описание генератора PPG1601:
Генератор PPG1601 - представитель производительного высокоточного оборудования для генерирования сигналов разного типа. Универсальный прибор имеет 1 рабочий канал, используется для стресс-тестирования.
При помощи PPG1601 можно выполнять самые различные работы. Рабочий диапазон устройства широкий, составляет от 1,5 Гб Гбит/с до 16 Гб Гбит/с при общем расширении в 10 Кбит/с.
Теxнические xарактеристики генератора PPG1601:
| Параметр | Значение |
|---|---|
| Количесвто каналов | 1 |
| Рабочий диапазон | 1,5 Гбит/с …16 Гбит/с, разрешение 10 Кбит/с |
| Диапазон амплитуд | 250 мВ…2 В (однопол.), 500 мВ…4 В (диффер.) |
| Время нарастания | 17 пс (20 - 80%), 11 пс (опция ADJ) |
| Окно изменения уровня | -2 В…+3 В |
| Выходной импеданс | 50 Ом (однопол.) |
| Диапзон изменения точки пересечения | 35%...65% |
| Тип последовательности | данные (из памяти), PRBS (до 2Е31) |
| Глубина памяти | 512 К |
| Опция внесения ВЧ джиттера | SJ, RJ |
| Tochscreen | есть |
| Интерфейс | USB |
| Габаритные размеры | 483 х 133 х 351 мм |
| Вес | 11.1 кг |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 12 |
