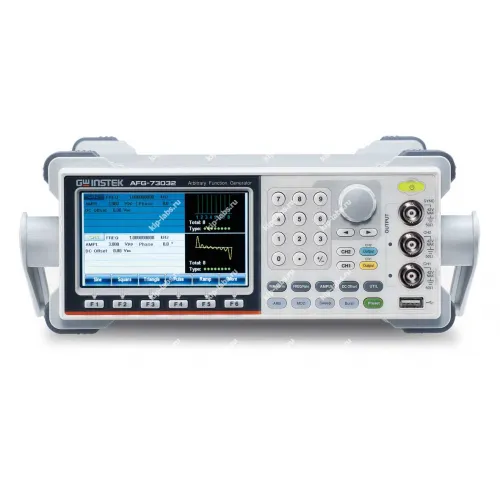

AFG-73032 - Генераторы сигналов специальной формы

Кратко о модели: AFG-73032 - Генераторы сигналов специальной формы

AFG-73032 представляет собой генератор произвольных форм сигналов с двумя каналами; каждый канал имеет гальваническую изоляцию и функционирует независимо, что упрощает работу с разнофазными сигналами. Производитель - GW Instek, при этом модель входит в семейство генераторы сигналов, что облегчает поиск схожих устройств в линейке производителя.

Устройство рассчитано на формирование как стандартных, так и пользовательских форм волны; поддерживается загрузка формата, снятого осциллографами GW Instek, что облегчает воспроизведение реальных сигналов в лабораторных испытаниях. Благодаря этому AFG-73032 удобен при проверке и отладке встраиваемых электронных модулей.

Поддержка привычных интерфейсов упрощает интеграцию прибора в измерительные стенды; при этом требуемая дискретность настроек и возможность редактирования форм непосредственно на устройстве делают работу более оперативной.

Ключевые особенности

• Двухканальная конструкция с независимой изоляцией каналов - удобно для тестирования систем с отдельными трактами сигнала.
• Поддержка создания как типовых, так и произвольных форм, включая загрузку форм, захваченных осциллографом, благодаря чему ускоряется процесс воспроизведения сложных сигналов.
• Высокая точность и мелкая частотная дискретность; это важно при настройке и измерениях, где критична стабильность частоты.
• Генерация произвольных форм реализована с применением 16-битного ЦАП и высокой частоты выборки, что обеспечивает детализированное воспроизведение сигналов.
• Наличие множества режимов модуляции и свипирования позволяет использовать прибор в разнообразных сценариях тестирования.
• Возможность синхронизации нескольких приборов и редактирования форм прямо на панели упрощают создание многоканальных и реалистичных тестовых конфигураций.
• Опции по интерфейсам и сохранению форм на USB-флеш обеспечивают удобство обмена данными и интеграцию в автоматизированные стенды.

Где применяется

Прибор эксплуатируют в лабораториях разработки и тестирования электронных устройств, а также при проверке модулей обработки сигналов; благодаря поддержке произвольных форм и разнообразных модуляций, он применим для верификации как цифровых, так и аналоговых узлов. В итоге AFG-73032 подходит для задач, где требуется точное воспроизведение сложных временных форм сигнала.

За счёт возможности фазовой синхронизации нескольких генераторов и наличия стандартных сетевых и USB-интерфейсов, прибор используется в автоматизированных системах измерений и при формировании комплексных тестовых стендов. Таким образом устройство можно встретить в учебных лабораториях, сервисных центрах и научно-исследовательских подразделениях.

Отличительные особенности генератора сигналов специальной формы AFG-73032:

• Число каналов: 1 (AFG-73021, AFG-73031) или 2 (AFG-73022, AFG-73032 - независимые, изолированные)
• Диапазон частот (синус и меандр): 1 мкГц…20 МГц (AFG-73022, AFG-73021), 1 мкГц…30 МГц (AFG-73032, AFG-73031)
• Разрешение по частоте: 1 мкГц
• Погрешность установки частоты ±1x10-6
• Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум и др. (65 встр. форм)
• Формирование сигналов произвольной формы: разрядность ЦАП 16 бит; частота дискретизации 250 МГц, длина памяти 8 Мточек
• Формирование выходного сигнала с гармониками (до 8-й гарм.)
• Режимы модуляции: АМ, ЧМ, ФМ, ШИМ, ЧМн, SUM (SUM только для 2-х кан. моделей), пакетный режим (Burst)
• Режим свипирования: частота (ГКЧ) и амплитуда
• Возможность объедения до 6 генераторов (до 12 каналов с синхронизацией по фазе сигнала)
• Возможность редактирования СПФ без подключения к ПК
• Максимальный уровень выходного каскадного напряжения (AC-DC) до +42 В или –42 В при использовании внешнего лабораторного источника питания (только для AFG-73022, AFG-73032)
• Большой цветной графический ЖК-дисплей (TFT), диагональ 11 см.
• Интерфейсы USB (2), LAN, (опция - GPIB)
• Возможность сохранения и загрузки данных с USB-flash
• Реконструкция внешних сигналов (воспроизведение формы по отсчётам, захваченным осциллографом GW Instek)
