Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Hantek
- Код товара: 13454
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
38 380₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: HDG2062B

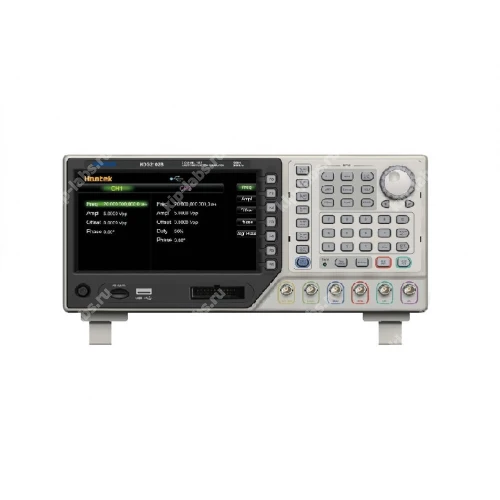

Описание модели: Hantek HDG2062B генератор
Устройство объединяет 16 битное разрешение и ЦАП с частотой 250МГц, при этом встроенная память объёмом 64М позволяет сохранить сложные формы сигналов, что обеспечивает гибкость в формировании последовательностей. Производитель Hantek реализовал комбинацию характеристик, ориентированных на работу с разнородными сигналами.
В оборудовании предусмотрен 16 канальный цифровой вход совместно с аналоговым каналом, что позволяет восстановить больше смешанных сигналов. Кроме того, прибор поддерживает набор модуляций: AM, FM, PM, ASK, FSK, PSK и ШИМ. Также предусмотрены варианты высокой стабильности по стандартам TXCO и OCXO; экран 7 дюймов с разрешением 800х480 (TFT, 64К цветов) и встроенный 80Мгц частотомер расширяют возможности визуализации и контроля. При необходимости наличие дискретных интерфейсов и средств калибровки упрощает интеграцию в автоматизированные стенды и испытательные комплексы; ссылки на родовую категорию доступны в разделе генераторы сигналов.
Преимущества
- 16 битное разрешение и ЦАП 250МГц обеспечивают детализированную форму выходного сигнала.
- Встроенная память 64М даёт запас для длительных и сложных последовательностей.
- Наличие 16 канального цифрового входа вместе с аналоговым каналом повышает возможности по восстановлению смешанных сигналов.
- Поддержка AM, FM, PM, ASK, FSK, PSK и ШИМ модуляций обеспечивает универсальность в задачах модуляции.
- Опции TXCO и OCXO позволяют добиться повышенной стабильности частоты.
- 7" TFT дисплей 800х480 с 64К цветов упрощает работу с настройками и отображением сигналов.
- Встроенный 80Мгц частотомер обеспечивает локальный контроль частоты.
Область применения
Генератор применим там, где требуется формирование и анализ сложных сигналов в лабораторных и производственных испытаниях. Также устройство используют при проверке модульных схем, разработке радиочастотных устройств и тестировании интерфейсов.
Описание генератора Hantek HDG-2062B:
- Разрешение 16 бит, ЦАП 250МГц, 64М памяти
- 16 канальный цифровой вход вместе с аналоговым каналом может восстановить больше смешанных сигналов
- Поддерживает AM, FM, PM, ASK, FSK, PSK, ШИМ модуляции
- Стандарт TXCO, OCXO доступен для сверх высокой стабильности
- 7 дюймовый, 800х480 TFT ЖК экран, 64К цветов
- 80Мгц частотомер
Комплект поставки Hantek HDG-2062B:
- Генератор Hantek HDG-2062B
- Кабель питания
- BNC кабель
- USB кабель
- Программное обеспечение
Технические характеристики Hantek HDG-2062B:
| Параметр | Значение |
|---|---|
| Каналов | 2 |
| Память | 64М |
| Разрешение | 16 бит/td> |
| Диапазон частот (синус) | DC,1uHz - 60MHz |
| ЦАП | 250МГц |
| Цифровой выход | 16 канальный выход (16 бит) |
| Частотные характеристики | |
| Встроенные формы сигнала | Sine, Square, Ramp, Pulse, Noise, Sinc, Exponential Rise, Exponential Fall, ECG, Gauss, Haver Sine, Lorentz, Dual-Tone, DC |
| Синус | 1мкГц - Max |
| Меандр | 1мкГц - 20МГц |
| Импульс | 1мкГц - 15МГц |
| Трапеция, пила | 1мкГц - 4Мгц |
| Белый шум | 1мкГц - Max |
| Произвольный | 1мкГц - 25МГц |
| Разрешение | 1мкГц |
| Точность | +-2ppm, при 18-28 градусов С |
| Характеристики синуса | |
| Гармонические искажения | Типично (0dBm) DC-1MHz: <-60dBc; 1MHz-10MHz: <-55dBc; 10MHz-100MHz: <-50dBc |
| Суммарные гармонические искажения | <0.1% (10Hz-20kHz, 0dBm) |
| Выбросы (не гармонические) | Типично(0dBm): при менее 10MHz: <-65dBc; более 10MHz <-65dBc+6dB/фаза спектра |
| Фазовый шум | Типично(0dBm,10kHz сдвиг) 10MHz: -115dBc/Hz |
| Характеристики меандра | |
| Время нарастания и спада | менее 12нс |
| Выброс | менее 3%(100KHz, 1Vpp) |
| Скважность | до 10MHz: 20.0%~80.0%; 10MHz~40MHz: 40.0%~60.0%; более 40MHz: 50.0% |
| Асимметрия | 1% периода + 5ns |
| Дрожание(rms) | Типично(1MHz,1Vpp, 50 Ом) >=5MHz: 2ppm+500ps; >5MHz: 500ps |
| Характеристики трапеции | |
| Нелинейность | <=1%(1KHz, 1Vpp) |
| Симметрия | 0%~100% |
| Импульс | |
| Период | 40нс~1Мс |
| Импульс | >=14нс |
| Передний фронт | >=10ns |
| Выброс | <3%(1VPP) |
| Дрожание(rms) | Типично(1MHz, 1Vpp, 50 Ом) <=5MHz 2ppm+500ps >5MHz 500psM |
| Характеристики произвольного сигнала | |
| Длина | 64M точек |
| Вертикальное разрешение | 16 Bit |
| Частота ЦАП | 250МГц |
| Время нарастания и спада | Типично(1Vpp):менее 6ns |
| Дрожание | Типично(1MHz, 1Vpp, 50 Ом) <5MHz 2ppm+500ps; >5MHz 500ps |
| Амплитудные характеристики | |
| Диапазон | до 20Мгц: 1mVpp - 20Vpp; до 60MHz: 1mVpp -15Vpp |
| Точность | Типично(1kHz, синус, 0В отклонения, >10мВ Vpp, Auto); +-1% установки ±2mВ |
| Равномерность | до 10МГц: +-0.1dB; до 60МГц: +-0.2dB; |
| Разрешение | 1mv или 4 знака |
| Выходное сопротивление | 50 Ом |
| Характеристики сдвига | |
| Диапазон | |U сдвига| < Umax - Vpp/2 |
| Точность | +-(1% установки + 5мВ + 0.5% амплитуды) |
| Характеристики модуляций | |
| Виды | AM,FM,PM,2ASK,2FSK,2PSK,PWM |
| AM | |
| Виды несущей | Синус, Меандр, Трапеция, Произвольный (кроме DC) |
| Источник | Внутренний, внешний |
| Виды модулирующего сигнала | Синус, Меандр, Трапеция, Шум, Произвольный |
| Частота | 1Hz~500KHz |
| Глубина | 0%~120% |
| FM | |
| Виды несущей | Синус, Меандр, Трапеция, Произвольный (кроме DC) |
| Источник | Внутренний, внешний |
| Виды модулирующего сигнала | Синус, Меандр, Трапеция, Шум, Произвольный |
| Частота | 1Hz~500KHz |
| Отклонение частоты | 0~360 |
| PM | |
| Виды несущей | Синус, Меандр, Трапеция, Произвольный (кроме DC) |
| Источник | Внутренний, внешний |
| Виды модулирующего сигнала | Синус, Меандр, Трапеция, Шум, Произвольный |
| Частота | 1Hz~500KHz |
| Отклонение частоты | 0%~120% |
| 2ASK | |
| Виды несущей | Синус, Меандр, Трапеция, Произвольный (кроме DC) |
| Источник | Внутренний, внешний |
| Виды модулирующего сигнала | меандр, 50% |
| Кодовая скорость | 1Hz~500KHz |
| 2FSK | |
| Виды несущей | Синус, Меандр, Трапеция, Произвольный (кроме DC) |
| Источник | Внутренний, внешний |
| Виды модулирующего сигнала | меандр, 50% |
| Кодовая скорость | 1Hz~500KHz |
| 2PSK | |
| Виды несущей | Синус, Меандр, Трапеция, Произвольный (кроме DC) |
| Источник | Внутренний, внешний |
| Виды модулирующего сигнала | меандр, 50% |
| Кодовая скорость | 1Hz~500KHz |
| PWM | |
| Виды несущей | Синус, Меандр, Трапеция, Произвольный (кроме DC) |
| Источник | Внутренний, внешний |
| Виды модулирующего сигнала | Синус, Меандр, Трапеция, Шум, Произвольный |
| Кодовая скорость | 1Hz~500KHz |
| Скважность | 0-100% |
| BURST (формирование пакетов) | |
| Количество | 1-2000000000 |
| Источник строба | Внешний |
| Источник синхронизации | Внутренний, Внешний, ручной |
| ГКЧ (свип) | |
| Вид | линейный |
| Направление качания | возрастание |
| Время | до 280 000s |
| Время задержки/возврата | 280 000s |
| Источник синхронизации | Внутренний, внешний, ручной |
| Точка синхронизации | Спад сигнала синхронизации (программируемая) |
| Общие характеристики | |
| Интерфейсы | USB host, USB устройство, LAN (опционально) |
| Экран | 7 дюймов, цветность 64K, TFT ЖК, 800*480 |
| Источник питания | 120-240VACRMS(+-10%), 45Hz - 66Hz |
| Потребляемая мощность | менее 60Вт |
| Габариты | 305мм x 100мм x 130мм |
| Вес | 3кг |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Hantek |
| Страна производитель | Китай |
| Гарантия (мес.) | 24 |
