- Производитель: TABOR
- Код товара: 13862
- Доступность: В наличии (Срок отгрузки: 20-30 дней)
- Оптовая цена: по запросу
-
Розничная цена:
1 990 500₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: WX1284C-1

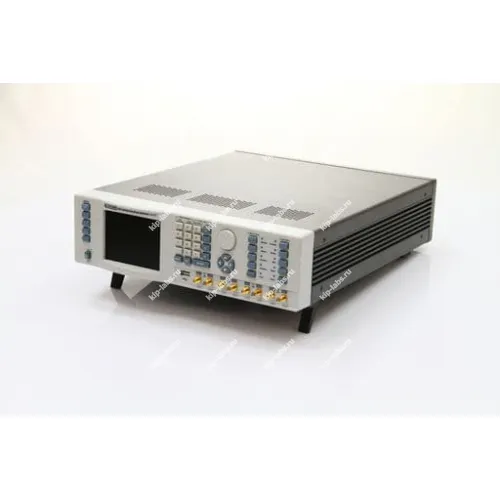

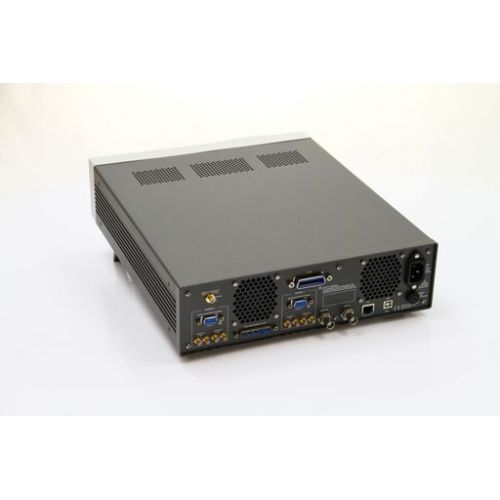

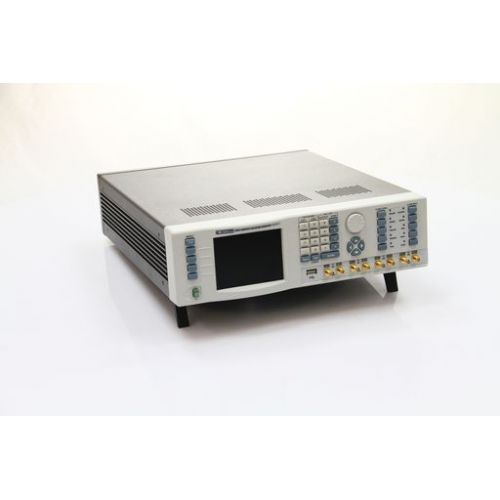

Описание модели: Генератор WX1284C-1
Генератор WX1284C-1 предназначен для формирования и воспроизведения тестовых сигналов в лабораторных и промышленных условиях, при этом устройство спроектировано с учётом совместимости с оборудованием TABOR и может быть включено в уже существующие измерительные комплексы.
Модель оборудована интерфейсами для дистанционного управления и настройки. Это упрощает её ввод в эксплуатацию и позволяет применять решения из генераторы сигналов. При необходимости интерфейсы могут быть адаптированы под требования заказчика. Кроме того, полезно учитывать дискретность данных и возможности самоконтроля при интеграции.
Преимущества
Устройство предоставляет гибкие режимы работы и обеспечивает высокую точность воспроизведения сигналов, что позволяет оперативно подстраивать генератор под конкретные методики испытаний.
- Регулировка амплитуды и частоты в нескольких диапазонах
- Совместимость с общепринятыми интерфейсами управления
- Стабильные параметры выходного сигнала
- Компактный корпус, рассчитанный на размещение на рабочей станции
- Интерфейс с понятной логикой управления
Область применения
Генератор применяется для калибровки измерительных каналов и проверки радиоэлектронных модулей. Это делает его пригодным для приёмно-передающего тестирования и проведения контролируемых испытаний. Кроме того, устройство используется при разработке и отладке передающих цепей.
- Настройка и проверка точности измерительных приборов
- Функциональная проверка радиомодулей
- Разработка и тестирование приёмных и передающих цепей
- Испытания на стендах и контроль качества
Отличительные особенности генератора WX1284С:
- Максимальная частота выходного сигнала: до 500 МГц - синус, до 350 МГц – меандр/ импульс, 125 МГц для остальных
- Частота дискретизации 1,25 ГГц
- Амплитуда сигнала до 8 В (пик-пик) на высокоомном выходе или 4 В (пик-пик) на нагрузке 50 Ом
- Число выходных каналов: 1 (WX1281С) , 2 (WX1282С), 4 ((WX1282С)
- Разрядность ЦАП 14 бит
- Три переключаемых диапазона регулировки выхода
- Различные Виды модуляции: АМ, ЧМ, ГКЧ, FSK, ASK, (n)PSК, (n)QAM
- Специальный интерфейс управления последовательностью
- Память для формирования сигнала 16 МБ (опция – 32 МБ)
- Упрощённый режим формирования и контроля формирования последовательностей в сегментированном режиме
- Интеллектуальные системы запуска: удержание, ожидание, детектирование, прерывание или перезапуск
- Внутренняя память 4 Гб для сохранения форм сигнала
- ПО для формирования сигнала произвольной формы
- Большой цветной ЖК-дисплей (диагональ 4 дюйма)
- Интерфейсы ДУ: USB, LAN, GPIB
- Гарантия 5 лет
Технические характеристики генератора WX1284С:
| Характеристики | Параметры | Значение |
|---|---|---|
| Выходные параметры | Количество каналов | 1 - для WX 12 81 С , 2 – для WX 12 82 С , 4 – для WX 12 84 С |
| Тип разъема основного сигнала | SMA | |
| Виды Выходного сигнала | Синус, треугольник, меандр, импульс, пила, кардиосигнал, гауссовский, экспоненциальный возрастающий и спадающий сигналы, шум, постоянное напряжение. | |
| Частотный диапазон | 10 кГц – 500 МГц – для синуса 10 кГц – 350 МГц – для импульсного сигнала и меандра 10 кГц – 125 МГц – для остальных типов сигналов | |
| Разрешение по частоте | 8 знаков | |
| Погрешность установки частоты | (+- 1*10 - 6 ) | |
| Выходное сопротивление | 50 Ом | |
| Связь по выходу / тип выхода | DC / несимметричный или дифференциальный AC / несимметричный | |
| Диапазон амплитуд | Для DC : 50 мВ – 2 В пик - пик для несимметр. выхода DC 100 мВ – 4 В пик - пик для дифф. выхода DC 50 мВ – 4 В пик - пик для несимметр. в ыхода HV 100 мВ – 8 В пик - пик для дифф. выхода HV Для AC: - 20 дБм до +10 дБм для AC несимметричный | |
| Погрешность установки амплитуды | Для DC : +- (3 % + 5 мВ) Для AC : +- (3 % + 0, 5 дБм) | |
| Постоянное смещение | Для DC : От - 1,5 В до + 1,5 В Для AC : - | |
| Погрешность установки постоянного смещения | Для DC : +- (5 % + 5 мВ) Для AC : - | |
| Разрешение по амплитуде | 4 знака | |
| Время нарастания / спада | Для DC : 700 пс ( выход DC ) 1 нс (выход HV) Для AC : - | |
| Выброс | Для DC : 5 % Для AC : - | |
| Импульс | Режим | Одиночный или парный, программируемый |
| Период | От 2 нс до 1,6 с | |
| Разрешение | 1 нс | |
| Длительность импульса, задержка парных импульсов | От 1 нс до 1,6 с | |
| Длительность фронта/спада | Быстрая : 700 пс (диапазон DC ) , 1 нс (диапазон HV ) , перестраиваемая – от 1 нс до 1,6 с | |
| Амплитуда | Диапазон: от 50 мВ до 2 В Диапазон: от 50 мВ до 2 В (50 Ом, диапазон DC ), от 100 мВ до 4 В (50 Ом, диапазон HV ) Низкий уровень: От – 2 В до 1,95 В Высокий уровень: От - 1,95 В до 2 В | |
| Произвольная форма и последовательный режим | Диапазон частот | Определяется используемой частотой дискретизации |
| Частота дискретизации | От 10 МГц до 1 ,25 ГГц | |
| Память | 16 МБ - стандартно, 32 МБ - опция | |
| Минимальный размер сегмента | 192 байт (разрешение 16 байт) | |
| Количество сегментов | 1...32000 | |
| Разрешение по вертикали | 1 4 бит | |
| Управление | Через ПО или порт управления последовательностью | |
| Модуляция | Виды модуляции | АМ (От 0,1 до 100 %, внутр. источник), ЧМ, ГКЧ (лин. или лог.), АМн /«пр ыгающая» амплитуда, ЧМн /«прыгающая» частота, ( n ) PS К и ( n ) QAM |
| Несущая АМ, ЧМ | Синус | |
| Модулирующая АМ, ЧМ | Синус, меандр, треугольник, пила | |
| Цифровые выходы | Количество каналов | 32 |
| Скорость передачи данных | 625 Мбит/с | |
| Кодовая последовательность | До 16 Мслов | |
| Сопротивление | 100 Ом | |
| Общие данные | Интерфейсы | USB ( 2 шт . – для управления и сохранения данных), LAN , GPIB , порт управления последовательностью |
| Дополнительные выходы | Маркеры, Синхронизация | |
| Входы | Синхронизация, события, управление последовательностью, опорная частота, тактовая частота | |
| Дисплей | TFT с подсветкой, разрешение 320 x 240 , диагональ 4 “ | |
| Напряжение питания | От 100 В до 24 0 В ( +- 15 %), 50 / 60 Гц | |
| Потребляемая мощность | 150 ВА | |
| Габаритные размеры (ШхВхГ) | 315 x 88 x 395 мм | |
| Масса | 4 ,5 кг | |
| Условия эксплуатации | Температура: от 0 до + 40 С, влажность: не более 85 % | |
| Условия хранения | Температура: от - 40 до + 70 С |
Комплект поставки WX1284C:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов произвольной формы WX1284С | 1 |
| 2 | Сетевой шнур | 1 |
| 3 | Руководство по эксплуатации | 1 |
| 4 | ПО | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | TABOR |
| Страна производитель | Израиль |
| Гарантия (мес.) | 60 |
