Генератор WW5061

Кратко о модели: Генератор WW5061

Генератор WW5061 используют для создания контрольных электрических сигналов при проверке и наладке радиоэлектронной аппаратуры; при этом прибор производится компанией TABOR и рассчитан на эксплуатацию в лабораторных и сервисных условиях.

Устройство проектировалось для решения типичных задач по формированию тестовых сигналов при испытаниях электронных систем. Для подбора аналогичных приборов можно обратиться к разделу генераторы сигналов.

Ключевые особенности

• Генерация тестовых сигналов разных форм и уровней;
• Возможность регулировки частоты и амплитуды для точной подстройки оборудования;
• Конструкция, приспособленная для установки в измерительные стенды и лабораторные рабочие места;
• Стабильная работа при длительных сериях измерений, что облегчает повторные проверки.

Шаг установки параметров и наличие коммуникационных интерфейсов определяют области применения, что позволяет при выборе уделять внимание поддерживаемым способам управления и коммутации.

Где применяется

Прибор используется в лабораториях, ремонтных и сервисных центрах, а также в учебных заведениях. Тем самым он служит опорным источником сигналов при поверке, отладке и обучении персонала.

Подробно о генераторе WW5061:

Генераторы сигналов произвольной формы WW5061, WW5062, WW1071, WW1072, WW2571, WW2572, WW1281 предназначены для генерирования стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы в диапазоне частот от 0,1 мГц до 400 МГц по одному или двум каналам в зависимости от модели.

Принцип работы основан на цифровой архитектуре: цифровые отсчёты формы хранятся в оперативной памяти и под управлением микропроцессора поступают на цифро-аналоговый преобразователь (ЦАП). ЦАП функционирует с переменной частотой дискретизации, при этом микропроцессор подбирает сочетание частоты дискретизации и длины памяти с цифровыми отсчетами для формирования требуемой выходной частоты.

Далее сигнал с ЦАП проходит через выходной усилитель, фильтр и схему аттенюаторов и поступает на выходной разъём.

В режиме формирования сигналов произвольной формы пользователь настраивает частоту дискретизации и длину памяти с цифровыми отсчетами; при этом доступна организация памяти в сегменты и формирование последовательностей сегментов с произвольным числом повторов. Наличие дополнительного выхода синхронизации позволяет получить сигнал, синфазный с основным, с регулируемой задержкой. Двухканальные исполнения выдают синфазные сигналы по обоим каналам, что делает их пригодными для реализации векторной модуляции.

Прибор поддерживает режимы работы: непрерывный, с синхрозапуском (по внешнему сигналу, по команде дистанционного управления или ручной запуск) и смешанный; также реализована возможность мультигенераторной синхронизации для построения многоканальных систем. Встроенная библиотека содержит стандартные формы сигналов - синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и другие. Для всех видов сигналов доступна установка постоянного смещения. Предусмотрены режимы импульсной, амплитудной, частотной и фазовой модуляций (внутренней и внешней), частотной и фазовой манипуляций, а также режим качания частоты. Режимы формирования произвольных волн и сложных видов модуляции, а также управление памятью для создания последовательностей сегментов выполняются с помощью специального программного обеспечения через внешний компьютер.

Уместно учитывать дискретность установки параметров и наличие интерфейсов дистанционного управления при интеграции прибора в измерительную систему.

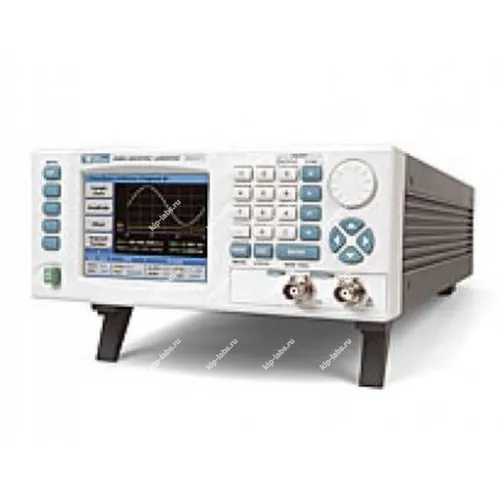

Генератор выполнен в корпусе настольного исполнения. На передней панели генератора расположены:

• табло для отображения режимов работы и значений параметров воспроизводимых сигналов;
• ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров;
• разъемы основных выходов прибора для выдачи различных видов сигналов и разъем выхода синхронизации;

На задней панели генератора расположены:

• разъем сетевого питания;
• интерфейсы дистанционного управления КОП, USB и LAN;
• разъемы выхода внутреннего опорного генератора и входа внешней опорной частоты;
• специальные разъемы для мультигенераторной синхронизации;
• разъем внешней синхронизации.
