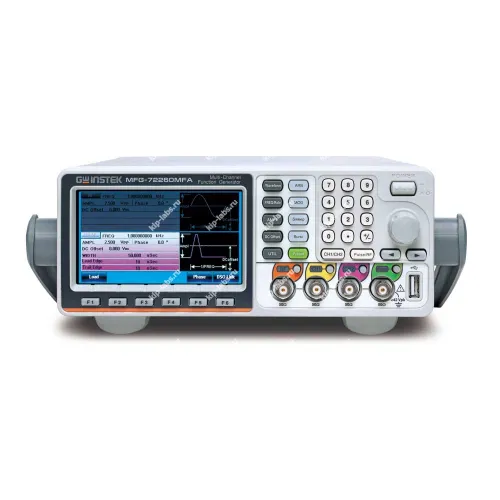

MFG-72230M - 4-канальный генератор сигналов специальной и произвольной формы

Назначение и принцип: MFG-72230M - 4-канальный генератор сигналов специальной и произвольной формы

Генератор MFG-72230M - 4-канальное устройство, предназначенное для формирования специальных и произвольных сигналов. Оно применяется для подготовки тестовых последовательностей в лабораторных и производственных условиях.

На практике разработка GW Instek обеспечивает соответствие общепринятым методикам испытаний, при этом прибор легко интегрируется в измерительные комплексы и устройства класса генераторы сигналов.

Устройство воспроизводит как стандартные формы, так и загружаемые произвольные волны, при этом пользователю доступна детальная настройка параметров каждого канала, что позволяет синхронизировать многоканальные последовательности.

В отдельных задачах применяют дискретную настройку частоты и амплитуды. Выбор подхода к управлению определяется требованиями конкретного испытания.

Функциональные опции

• четыре независимо настраиваемых канала;
• формирование произвольных и стандартных сигналов;
• возможности синхронизации каналов и построения последовательностей;
• инструменты для триггерной выдачи и программирования сигналов;
• удобные средства создания и редактирования форм сигналов.

Сферы использования

В работе прибор используют для разработки и проверки электронных устройств; при этом он служит источником опорных и имитируемых сигналов в R&D и на испытательных стендах. На практике устройство также востребовано в учебных лабораториях и при подготовке к калибровочным процедурам.

Описание MFG-72230M - генератора специальных и произвольных сигналов:

Многофункциональный генератор GW Instek MFG-72230M предназначен для воспроизведения сигналов специальной формы, параметры которых задаёт инженер. Поддержка импорта параметров, полученных с осциллографов GW Instek, облегчает использование прибора в составе диагностических комплексов.

Управление прибором реализовано через панель кнопок и цветной ЖК-дисплей разрешением 480 на 272 пикс. Это даёт возможность эксплуатировать генератор автономно, без постоянного подключения к компьютеру.

Подключение по USB к ПК обеспечивает работу с приложением AWES, при этом через программу можно самостоятельно сформировать сигнал с требуемыми характеристиками или загрузить и отредактировать образец из каталога.

Разъём RJ-45 обеспечивает сетевое подключение по витой паре для GW Instek MFG-72230M, что позволяет включать прибор в состав учебных и лабораторных комплексов и использовать удалённое управление.

На компьютере возможно формировать сигналы с произвольными характеристиками с помощью AWES. В каталоге представлены готовые варианты, включая «белый шум», другие виды шумов и цифровые последовательности для различных протоколов.

Прибор поддерживает воспроизведение сигналов и импульсов, предварительно записанных с осциллографов GW Instek; специалисту достаточно зафиксировать сигнал и затем загрузить его в генератор для последующего воспроизведения.

При эксплуатации полезно учитывать дискретность настройки и возможность интеграции с внешним оборудованием.
