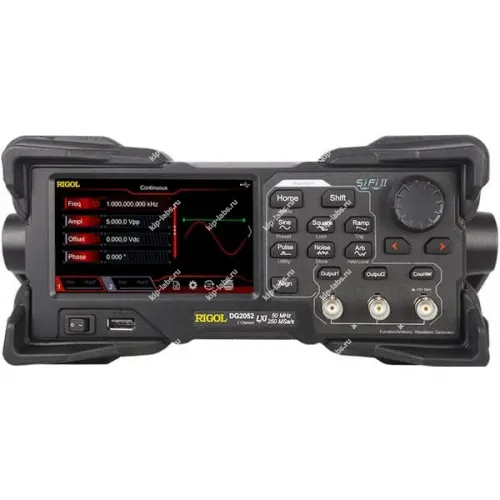

Генератор сигналов RIGOL DG2102 универсальный

Кратко о модели: Генератор сигналов RIGOL DG2102 универсальный

Генератор сигналов RIGOL DG2102 - это двухканальное устройство, рассчитанное на проведение испытаний и настройку электронных схем в лабораторных и сервисных условиях, при этом оно способно формировать как стандартные, так и произвольные формы сигналов.

В конструкцию модели производитель RIGOL включил набор решений, повышающих точность воспроизведения форм сигнала. Прибор оснащён интерфейсами USB Host/Device и LAN, допускает подключение адаптера USB-GPIB и относится к группе генераторы сигналов.

Дискретность управления параметрами облегчает точную подгонку выходного сигнала, при этом поддержка RS232 и стандартных сетевых интерфейсов упрощает интеграцию прибора в существующие испытательные стенды. Такая функциональная рамка делает устройство уместным при необходимости в повторяемости измерений и удобстве подключения к автоматизированным системам.

Ключевые особенности

Высокая частота дискретизации в сочетании с большим объёмом памяти обеспечивает возможность генерации сложных произвольных форм. В итоге прибор даёт возможность воспроизводить разнообразные сценарии тестирования.

Где применяется

Генератор применяют при разработке и верификации электронных узлов, где требуется генерация детализированных аналоговых и цифровых сигналов; типичные области использования включают инженерную электронику, медицинскую аппаратуру и автомобильные системы.

Технические характеристики

• Уникальная технология SiFi II (Signal Fidelity II): поточечная генерация сигнала произвольной формы; восстановление сигнала без искажения; регулировка и точность частоты дискретизации; неустойчивость фазы для любой формы сигнала (включая синус, импульсный и т.п.) меньше 200 пс
• 16 млн. точек длина записи на каждый канал для сигнала произвольной формы
• Двухканальный сигнал с одинаковой производительностью в стандартной комплектации, эквивалент двух независимых источников сигнала
• Высокая стабильность частоты: ±1 промилле; низкий фазовый шум: -105 дБн/Гц
• Встроенный генератор гармоник (до 8-й гармоники)
• Встроенный 7-разрядный полнофункциональный частотомер до 240 МГц
• До 160 встроенных форм сигнала произвольной формы, включая общие сигналы для инженерии, медицинской электроники, автомобильной электроники, математические функции и для других различных областей науки и техники
• Частота дискретизации до 250 МГц, вертикальное разрешение 16 бит
• Функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение для персонального компьютера
• Разнообразие возможностей аналоговой и цифровой модуляции: AM, FM, PM, ASK, FSK, PSK и PWM
• Функция объединения сигналов в стандартной комплектации, возможность получения на выходе комбинации нужного сигнала в сочетании с базовыми формами сигнала
• Функция отслеживания канала в стандартной комплектации, возможность дублирования всех параметров для обоих каналов согласно настройкам пользователя
• Интерфейсы USB Host/Device и LAN в стандартной комплектации, поддержка адаптера USB-GPIB
• 4.3'' TFT цветной сенсорный экран
• Поддержка выходов: RS232, PRBS и двухтональный
