- Производитель: Rohde Schwarz
- Код товара: 13501
- Доступность: В наличии
- Оптовая цена: по запросу
-
Розничная цена:
209 531₽
- С учетом НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: 3593.0616.02

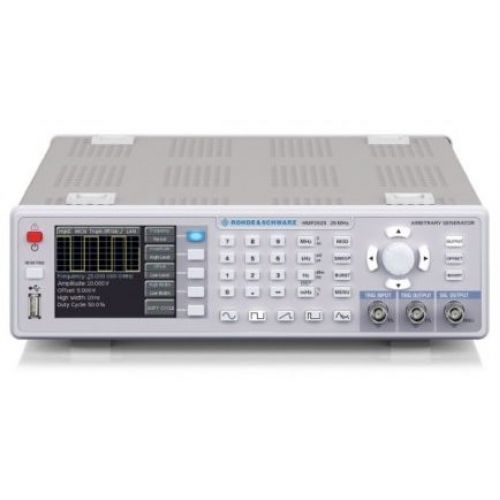

Описание модели: Генератор сигналов произвольной формы Rohde & Schwarz HMF2525
Прибор R&S HMF представляет собой настольный генератор произвольных функций (AWG) от Rohde Schwarz, ориентированный на использование в лабораторных условиях, при этом он рассчитан на воспроизведение широкого набора тестовых сигналов.
Устройство предназначено для создания как стандартных форм, так и сложных произвольных волн. Также прибор поддерживает различные режимы модуляции и служит инструментом для испытаний радиоэлектронных систем, включая решения из раздела генераторы сигналов.
В памяти аппарата сохранён набор типовых форм тестовых колебаний;
- синусоидальные;
- меандры;
- прямоугольные с регулируемой скважностью;
- треугольные;
- пилообразные;
- импульсные и т.д.
Кроме того, помимо перечисленных базовых сигналов в ОЗУ устройства находятся предустановленные варианты шумовых и случайных форм, например розовый и белый шум.
Управление параметрами
Настройку характеристик сигналов в Rohde & Schwarz HMF обеспечивают различные режимы модуляции - амплитудная (AM), частотная (ЧМ), фазовая (ФМ), широтно-импульсная (ШИМ) и частотная манипуляция, что позволяет гибко формировать требуемые тестовые варианты.
Сигналы произвольной формы формируются и загружаются с внешнего компьютера через фирменное ПО; при этом в ПО доступны как аналитические описания, так и графические редакторы волн.
Принцип работы
В основе формирования тактовой частоты лежит метод DDS (Direct Digital Synthesis), при этом дискретные выборки сигнала извлекаются из ОЗУ генератора и подаются на ЦАП.
Далее уже аналоговая форма усиливается и проходит через фильтр и аттенюаторы перед подачей на выходной разъём, что обеспечивает быстрые перестройки частоты и удобство реализации фазовых и частотных сдвигов.
Преимущества
- наличие множества запрограммированных форм сигналов;
- низкошумящий выходной усилитель;
- импульдный режим с настраиваемой крутизной фронтов;
- широкие возможности по конфигурации параметров модуляции;
- быстрая загрузка пользовательских последовательностей;
- безвентиляторная компоновка корпуса.
Управление режимами и параметрами производится как вручную на передней панели, так и дистанционно через ПК; при этом связь реализована по USB и опционно - по LAN или GPIB.
Дополнительно, при необходимости, стоит учитывать критичность дискретности выборок и возможности самокалибровки для задач с высокими требованиями к точности.
Область применения
Приборы серии HMF применяют для ремонта, настройки и разработки радиоэлектронной аппаратуры, а также в учебных лабораториях; при этом они подходят для испытаний как отдельных модулей, так и готовых устройств.

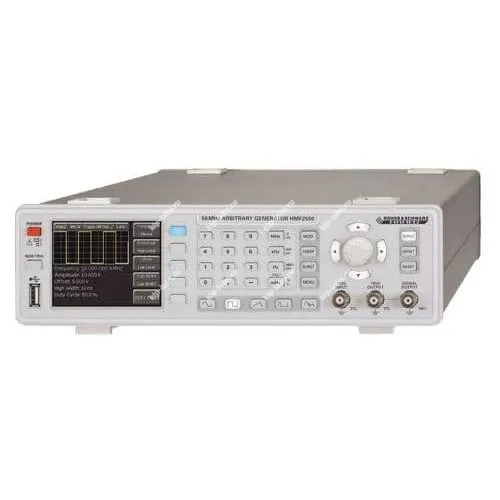

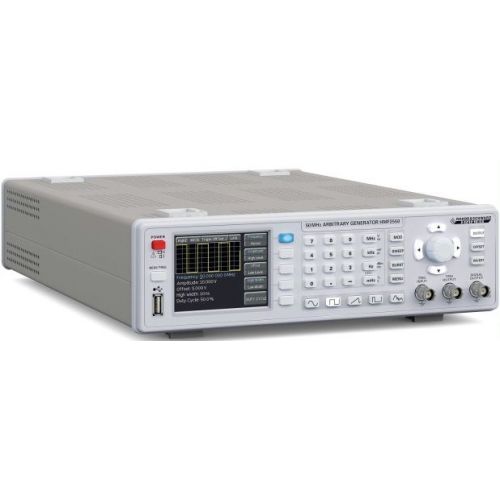

Модель доступна в двух модификациях - HMF2525 и HMF2550 - которые отличаются верхней границей генерируемой синусоиды: до 25 МГц и до 50 МГц соответственно.
Комплектация генератора сигналов произвольной формы Rohde & Schwarz HMF2525:
- Генератор произвольных функций HMF2525;
- Кабель питания;
- Техническая документация;
- Методика проверки.
Технические характеристики генератора сигналов произвольной формы Rohde & Schwarz HMF2525:
| Параметр | Значение |
|---|---|
| Диапазон частот выходного синусоидального сигнала | от 10 мкГц до 25 МГц для модели HMF2525 |
| от 10 мкГц до 50 МГц для модели HMF2550 | |
| Пределы допускаемой относительной погрешности частоты встроенного опорного генератора 10 МГц | ±1´10-6 |
| Диапазон установки размаха напряжения Upp выходного сигнала на нагрузке 50 Ом | от 5 мВ до 10 В |
| Дискретность установки размаха напряжения | 1 мВ |
| Пределы абсолютной погрешности установки размаха напряжения синусоидального сигнала Upp на частоте 1 кГц | ±(0,01´Upp + 1 мВ) |
| Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц | ± 2 % в диапазоне до 10 МГц |
| ± 2,5 % в диапазоне от 10 МГц до 25 МГц | |
| ± 5,0 % в диапазоне от 25 МГц до 50 МГц | |
| Пределы установки постоянного напряжения смещения Udc на нагрузке 50 Ом | от 0 до ±4,995 В, при выполнении условия, что максимальное и минимальное значения сигнала не превышают ±5 В |
| Пределы абсолютной погрешности установки постоянного напряжения смещения | ±(0,02 ´ Udc + 2 мВ) |
| Уровень гармонических искажений синусоидального сигнала относительно уровня несущей при Upp =1 В | не более минус 70 дБ в диапазоне до 100 кГц |
| не более минус 55 дБ в диапазоне от 100 кГц до 10 МГц | |
| не более минус 40 дБ в диапазоне от 10 МГц до 25 МГц | |
| не более минус 37 дБ в диапазоне от 25 МГц до 50 МГц | |
| Диапазон частот выходных прямоугольных импульсов | от 100 мкГц до 12,5 МГц для модели HMF2525 |
| от 100 мкГц до 25 МГц для модели HMF2550 | |
| Диапазон длительностей импульсов прямоугольного сигнала | от 15 нс до 999 с |
| Длительность фронта и среза прямоугольного сигнала | не более 8 нс |
| Разрешение АЦП | 14 бит |
| Частота дискретизации АЦП | 250 МГц |
| Количество отсчетов для формирования сигналов произвольной формы | 256 000 |
| Условия эксплуатации и массогабаритные характеристики | |
| Нормальные условия применения | Температура: (20±5) 0С |
| Относительная влажность воздуха: (от 30 до 80) % | |
| Атмосферное давление: (от 84 до 106) кПа | |
| Хранение/транспортирование | Температура: (от минус 20 до +70) 0С |
| Относительная влажность воздуха: не более 85 % | |
| Атмосферное давление: (от 70 до 107) кПа | |
| Масса | Не более 3,4 кг |
| Геометрические размеры (ширина ´ высота ´ глубина) | 285 мм ´ 75 мм ´ 365 мм |
| Питание прибора | (от 190 до 250) В, (от 48 до 52) Гц |
| Потребляемая мощность | Не более 30 Вт |
| Время прогрева | 30 мин |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 49643-12 |
| Производитель | RohdeSchwarz |
| Страна производитель | Германия |
| Гарантия (мес.) | 12 |
