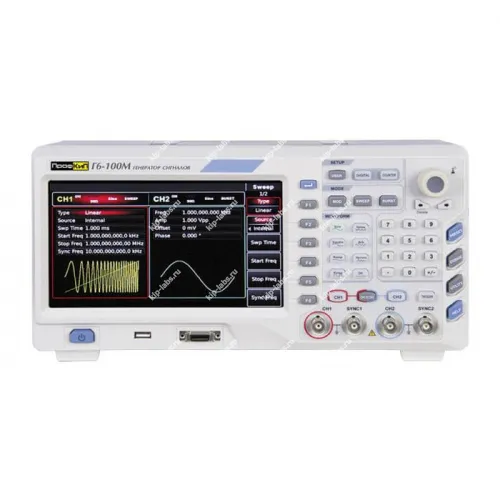

Генератор сигналов ПрофКИП Г6-100М

Назначение и принцип: Генератор сигналов ПрофКИП Г6-100М

Аппарат Г6-100М от ПрофКИП используется для формирования сигналов с заранее заданными характеристиками, при этом применяют его и для преобразования сигналов и проведения измерений.

В эксплуатации прибор востребован в измерительной и испытательной технике. В лабораториях и на стендах его эксплуатируют как источник контрольных сигналов, причём устройство относится к классу генераторы сигналов.

При эксплуатации применяют дискретные настройки, что позволяет сохранять требуемые параметры при решении различных задач. Дискретность параметров удобна при тонкой подстройке; при этом оценка необходимости самоконтроля и интерфейсной совместимости остаётся на усмотрение пользователя.

Функциональные опции

Устройство реализует различные режимы модуляции и обеспечивает точное формирование волн, что позволяет адаптировать выходной сигнал под задачи тестирования и при калибровке - подстройки измерительных схем.

Сферы использования

На практике прибор применяют для проверки и настройки радиоэлектронной аппаратуры; при калибровке он выполняет функцию источника имитируемых сигналов для стендов и лабораторных испытаний.

• Диапазон частот: 1 мкГц … 80 МГц;
• Разрешение: 1 мкГц;
• Модуляции : AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, QAM, SUM;
• Частота дискретизации: 500 Мвыб /с (вертикальное разрешение 16 бит);
• 6-битный высокоточный частотомер, совместимый с сигналом уровня TTL;
• Импульсный сигнал до 30 МГц , регулируемое время нарастания, падения и коэффициента заполнения;
• Произвольное запоминание волн 8 … 32 М точек;
• 7 ГБ энергонезависимой памяти;
• Питание: 100 В … 240 В 50 Гц /60 Гц;
• Габариты: 336 х 164 х 108 мм;
• Вес: 2,5 кг;
