Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13652
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
160 020₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКиП Г6-36

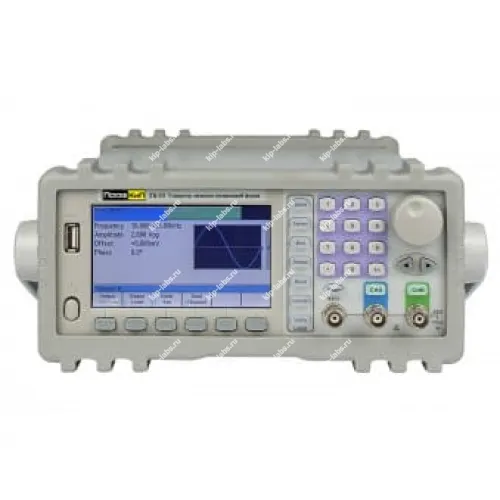

Описание модели: Генератор сигналов ПрофКиП Г6-36
Устройство Генератор сигналов ПрофКиП Г6-36 используют для создания и воспроизведения стандартных электрических сигналов в испытательных и измерительных системах, при этом конструкция рассчитана на установку в рабочие стенды и лабораторные комплексы с оборудованием от ПрофКИП.
Аппарат позволяет регулировать ключевые параметры сигнала и выбирать режимы функционирования, что облегчает адаптацию к задачам измерений. Также предусмотрена интеграция с внешними системами управления через стандартные интерфейсы, что обеспечивает совместимость с генераторы сигналов других моделей.
Кроме того, в устройстве реализованы интерфейсы USB и RS-232 для обмена данными с автоматизированными комплексами. При необходимости может быть задействована функция самопроверки и калибровки в качестве дополнительного опционального режима.
Наличие дискретных настроек и возможности самокалибровки актуально для метрологической проверки.
Преимущества
- Генерация типовых сигналов (синусоидальные, прямоугольные и др.).
- Регулировка амплитуды и частоты с высокой степенью точности.
- Удалённый контроль и обмен данными через интерфейсы USB/RS-232.
- Небольшие габариты, упрощающие монтаж в измерительные стенды.
Область применения
- Проведение лабораторных исследований и испытательных работ.
- Поверка и калибровка измерительных приборов.
- Работы по сервисному и метрологическому обслуживанию.
- Использование в учебных и научно-исследовательских организациях.
Комплект поставки ПрофКип Г6-36:
- Генератор
- Кабель питания
- Кабель интерфейсный USB и RS-232
- Руководство по эксплуатации с методикой поверки: ПРШН.411621.001-2020 РЭ
Описание генератора сигналов ПрофКиП Г6-36:
Генераторы сигналов специальной формы двухканальные ПрофКиП Г6-36 предназначены для воспроизведения высокостабильных по частоте сигналов синусоидальной, прямоугольной, треугольной, импульсной формы, а так же шумового сигнала и напряжения постоянного тока.
Генераторы воспроизводят так же сигналы произвольной формы, имея 50 заводских предустановок, и возможность программирования формы выходного сигнала оператором.
Отличительные особенности генератора ПрофКип Г6-36:
- Многофункциональный жидкокриталлический дисплей
- Диагональ дисплея 11см
- Интерфейс USB и RS232
- Малый вес 4кг
- Заменяет: Г6-27, ПрофКиП Г6-27М
- Модель 2021 года
Технические характеристики генератора сигналов ПрофКиП Г6-36:
| Наименование характеристики | Значение |
|---|---|
| Форма выходного сигнала | Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение. |
| Относительная погрешность установки частоты (периода) | ≤ ±5·10-5 |
| Характеристики синусоидального сигнала | |
| Диапазон частот | |
| ПрофКиП Г6-36 | 1 мкГц…60 МГц |
| Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм не более: | 0,20% |
| Уровень высших гармоник по отношению к первой в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм: | < -50 дБ |
| Уровень высших гармоник по отношению к первой в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм: | < -40 дБ |
| Характеристики сигнала прямоугольной формы | |
| Диапазон частот | |
| ПрофКиП Г6-36 | 1 мкГц…15 МГц |
| Длительность фронта и среза не более: | 20 нс |
| Выброс на вершине импульса на нагрузке 50 Ом не более: | 2% |
| Диапазон регулировки длительности импульса % от периода | 0,1…99,9 с дискретностью 0,1% |
| Характеристики сигнала треугольной формы | |
| Диапазон частот | |
| ПрофКиП Г6-36 | 1 мкГц…1 МГц |
| Диапазон регулировки симметрии % | 0,0…100,0 с дискретностью 0,1% |
| Характеристики импульсного сигнала | |
| Диапазон частот | |
| ПрофКиП Г6-36 | 1 мкГц…15 МГц |
| Длительность фронта и среза не более: | 20 нс |
| Выброс на вершине импульса на нагрузке 50 Ом не более: | 5% |
| Длительность импульса | 28 нс…(Т-28 нс) |
| где Т – период следования импульсов) | |
| Характеристики сигнала произвольной формы | |
| Частота дискретизации семпл/с | 1мксемпл/с…50 Мсемпл/с |
| Количество семплов в периоде | 8…16384 (по каналу А) |
| 8…2048 (по каналу В) | |
| Разрядность АЦП по амплитуде | 14 бит |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 82214-21 |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
