- Производитель: ПрофКИП
- Код товара: 13671
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
115 560₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г3-130М

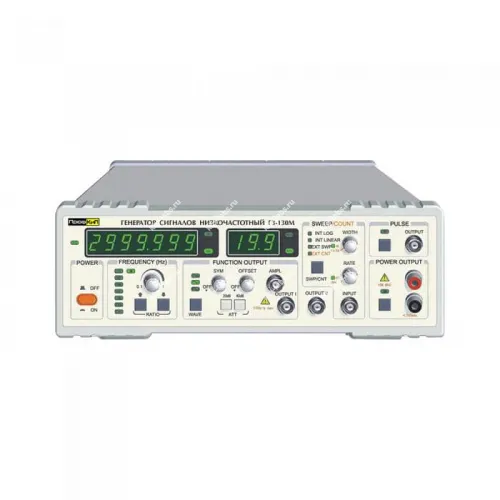

Кратко о модели: Генератор сигналов низкочастотный ПрофКИП Г3-130М
Устройство Г3-130М применяется для построения низкочастотных электрических сигналов в лабораторных исследованиях и при проведении сервисных работ; благодаря этому выполняют проверку и точную настройку электронных модулей и измерительных приборов.
Изготовитель - ПрофКИП, при этом модель относится к числу генераторы сигналов, что упрощает выбор при комплектации стендов и приборных наборов.
Ключевые особенности
- Генерация типовых низкочастотных форм сигналов - синус, прямоугольник, треугольник и пр.
- Плавная регулировка амплитуды и частоты с удобным размещением органов управления.
- Обеспечение стабильной работы при продолжительных измерениях за счёт продуманной схемотехники.
- Компактный корпус и эргономичный интерфейс, облегчающие быструю первичную настройку.
- Возможность встраивания в стендовые решения; для ряда применений актуальны дискретность настройки и совместимость с интерфейсами типа RS-232C.
За счёт дискретности настройки прибор легко интегрировать в автоматизированные установки, при этом доступна совместимость с распространёнными интерфейсами, что упрощает обмен данными.
Где применяется
Прибор находят применение в лабораториях, сервисных отделах и учебных аудиториях для моделирования и контроля низкочастотных сигналов; таким образом он используется при наладке и отладке модулей электронной аппаратуры.
В итоге конфигурация подходит для типовых эксплуатационных и контрольных задач, когда требуется предсказуемая и воспроизводимая генерация эталонных сигналов.
Описание генератора сигналов низкочастотного ПрофКИП Г3-130М:
Генератор сигналов низкочастотный ПрофКИП Г3-130М позволяет получать стабильные сигналы с малыми искажениями в диапазоне частоты до 3 МГц. Генератор сигналов Г3-130М выдает многообразные формы сигналов: синусоида, треугольная, прямоугольная, пилообразная, импульс и имеет встроенный частотомер.
Генератор сигналов ПрофКИП Г3-130М используют при проверке аппаратуры звукового и ультразвукового диапазона, испытании на вибрацию, проверке сервоприводов и т.д.
Отличительные особенности генератора сигналов ПрофКИП Г3-130М:
- Частотный диапазон от 0,1 Гц до 3 МГц;
- Различные формы сигнала: синусоида, меандр, треугольная форма и др.;
- Импульсная и частотная модуляция;
- Плавно регулируемое смещение постоянной составляющей;
- Защита выхода;
- Встроенный частотомер;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Выходные параметры | |
| Диапазон частот | 0,1 Гц … 32 МГц |
| Форма сигналов | синус, меандр, треугольник и т.д. |
| Выходной импеданс | функциональный выход: 50 Ом TTL /CMOS: 600 Ом |
| Амплитуда выходного сигнала (функциональный выход) | 10 Впик-пик (с нагрузкой 50 Ом) 20 Впик-пик ( с нагрузкой 1 МОм) |
| Выходной аттенюатор | 0 дБ /20 дБ /40 дБ /60 дБ |
| Постоянное смещение | -5 В … +5 В ±10% (50 Ом) -10 В … +10 В ±10% (1 МОм) |
| Симметрия | 20% … 80% или 50% |
| Коэффициент искажения | 10 Гц … 100 кГц < 1% |
| Линейность треугольной волны | 90% |
| Время нарастания и спада прямоугольного сигнала | 25 нс |
| TTL уровень выходного сигнала | низкий ≤ 0,8 В высокий ≥ 1,8 В |
| CMOS уровень выходного сигнала | 3 Впик-пик … 15 пик-пик регулируемый |
| Режим развертки | линейный /логарифмический VCF |
| Выходная мощность | 10 Вт(передний фронт прямоугольной волны < 1 мкс) (5 Вт свыше 100 кГц. ёмкость нагрузки ≥ 4 Ом) |
| Диапазон фазовой модуляции (PM) | 0° … 360,0° (0 кГц … 200 кГц внутр., 1 Гц … 100 кГц внеш.) |
| Усилитель | |
| Выходная мощность | 10 Вт, 4 Ом |
| Выходная частота | 20 Гц … 20 кГц |
| Частотомер | |
| Разрядность дисплея | 7-разрядный |
| Диапазон частот | 0,1 Гц … 50 МГц |
| Выходной импеданс | 500 кОм /30 пФ |
| Временная развертка | 10 МГц |
| Точность | точность временной развертки ± подсчет |
| Аттенюатор | -20 дБ |
| Стабильность | 5 х 10-5 /день |
| Общие данные | |
| Питание | 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 285 х 90 х 360 мм |
| Вес | 1,75 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-130М | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
