Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13678
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
273 384₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Г3-123М

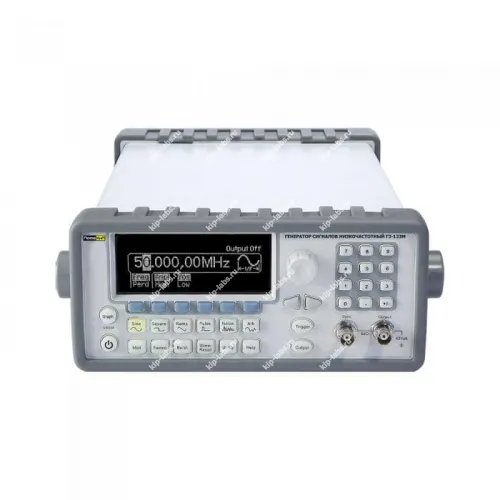

Описание модели: Генератор сигналов низкочастотный ПрофКИП Г3-123М
Генератор сигналов низкочастотный ПрофКИП Г3-123М применяется для формирования опорных и контрольных сигналов. Устройство рассчитано на выполнение работ по калибровке и настройке измерительной техники.
Прибор поддерживает стандартные режимы генерации и распространённые формы выходных сигналов, что делает его применимым как в лабораторных стендах, так и на производственных линиях генераторы сигналов.
При необходимости устройство допускает подключение к внешним системам мониторинга и работу по типовым протоколам обмена данных. Кроме того уместна дискретная настройка параметров и интеграция со стандартными интерфейсами.
Преимущества
Прибор сочетает ряд функциональных возможностей, что упрощает проведение измерений и одновременно облегчает ввод оборудования в эксплуатацию.
- Разнообразные режимы работы.
- Стабильное формирование выходных сигналов.
- Простота управления и настройки.
- Различные варианты выходных интерфейсов.
Область применения
Прибор применяют при поверке, калибровке и ремонте средств измерений, тем самым он востребован в метрологических службах и сервисных подразделениях.
- Использование в лабораторных исследованиях и при стендовых испытаниях.
- Поверка и калибровка контрольно-измерительных приборов.
- Наладка и техническое обслуживание производственной аппаратуры.
- Эксплуатация в сервисных центрах и отделах технической поддержки.
Дополнительная комплектация ПрофКИП Г3-123М:
- Термостатированный опорный генератор ±5 х 10-7 ПрофКиП Г3-123М-ОГ;
Описание генератора сигналов низкочастотного ПрофКИП Г3-123М:
Модель ПрофКИП Г3-123М представляет собой источник синусоидального сигнала с повышенной выходной мощностью. Её используют для исследований, настройки и испытаний систем и приборов в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, а также в приборостроении.
Отличительные особенности генератора сигналов ПрофКИП Г3-123М:
- Диапазон частот до 50 МГц;
- Разрешение по частоте 1 мкГц;
- Формы сигнала: пила, треугольник, шум, постоянное смещение;
- Режим формирования сигнала произвольной формы (5 видов);
- Возможность установки сопротивления нагрузки до 1 МОм;
- Использование прямого цифрового синтеза (DDS);
- Разрядность ЦАП 14 бит;
- Частота дискретизации 125 МГц;
- Память 256 тысяч точек▪ Режимы АМ, ФМ, ЧМ, ИМ, ГКЧ, фазо-частотная манипуляция;
- Перестраиваемое время нарастания (5 нс … 100 нс);
- Параллельный выход данных 16 бит;
- Интерфейс USB, LAN;
- ПО Wavepatt для формирования сигналов произвольной формы;
- Вход внешней опорной частоты;
- Поддержка синхронной работы нескольких генераторов (например, для создания многоканального генератора;
- Синхровход и синхровыход;
Технические характеристики:
| Параметр | Значение |
|---|---|
| Форма сигналов | синус, меандр, треугольник, пила, импульс, шум и произвольная форма |
| Выходные параметры | |
| Частотный диапазон для синуса | 1 мкГц … 50 МГц |
| Частотный диапазон для меандра | 1 мкГц … 25 МГц |
| Разрешение | 1 мкГц |
| Точность | ±20 х 10-6 ±5 х 10-7 (опционально с ПрофКиП Г3-123-ОГ) |
| Выходной уровень | 10 мВ … 10 Впик-пик (с нагрузкой 50 Ом) |
| Синусоидальный сигнал | |
| Частотный диапазон | 1 мкГц … 50 МГц |
| Неравномерность установки уровня на 1 кГц | ±(1% + 1 мВпик) ±5 х 10-7 (10 МГц опционально с ПрофКиП Г3-123-ОГ) |
| Неравномерность АЧХ относительно 1 кГц | 0,1 дБ (менее 100 кГц) 0,15 дБ (100 кГц … 5 МГц) 0,3 дБ (5 МГц … 20 МГц) 0,5 дБ (20 МГц … 50 МГц) |
| Коэффициент гармоник (при уровне не более 1 Впик) | ≤ -70 дБн (0.04%) до 20 кГц < -65 дБн до 1 МГц < -40 дБн до 20 МГц ≤ -35 дБн до 50 МГц |
| Прямоугольный сигнал | |
| Частотный диапазон | 1 мкГц … 25 МГц |
| Время нарастания и спада | < 10 нс |
| Выброс | < 2% |
| Перестраиваемая скважность | 20% … 80% (до 10 МГц) 40% … 60% (до 25 МГц) |
| Точность | ±1% для скважности 50% |
| Джиттер | 200 пс |
| Пилообразный сигнал, треугольный сигнал | |
| Частотный диапазон | 1 мкГц … 200 кГц |
| Нелинейность | < 0,1% |
| Перестраиваемая скважность | 0,0% … 100,0% |
| Импульс | |
| Частотный диапазон | 500 мкГц … 10 МГц |
| Длительность импульса | от 20 нс |
| Время нарастания и спада | < 10 нс |
| Диапазон изменения скважности | 5 нс … 100 нс |
| Период повторения импульсов | 0,000,000,2% … 99,999,999,8% |
| Выброс | 100 нс … 2000 с |
| Джиттер | 200 пс |
| Шум | |
| Частотный диапазон (белый шум) | 20 МГц (типично) |
| Произвольная форма | |
| Частотный диапазон | 1 мкГц … 10 МГц |
| Длина памяти | 2 точек … 256000 точек |
| Разрешение ЦАП | 14 бит (включая знак) |
| Частота дискретизации | 125 МГц |
| Память | 4 ячейки |
| Минимальное время нарастания | 30 нс |
| Линейность | 0,1% |
| Джиттер | 6 нс |
| Пакетный режим | |
| Форма сигналов | синус, меандр, треугольник, пила, импульс, произвольная форма |
| Виды запуска | по счету (1 импульс … 50000 импульсов) по строб-импульсу |
| Период повторения | мкс … 500 с |
| Паралельный вход | |
| Тактовая частота | 50 МГц |
| Уровень | TTL |
| Длина последовательности | 2 символа … 256000 символов |
| Амплитудная модуляция (АМ), частотная модуляция (ЧМ) | |
| Форма несущей | синус, меандр, пила, произвольная форма |
| Источник модуляции | внешний /внутренний |
| Модулирующее колебание (внутреннее) | синус, меандр, пила, треугольник, шум, произвольная форма |
| Девиация частоты | до 25 МГц (пиковая) |
| Коэффициент АМ | 1% … 120% (АМ) с разрешением 0.1% |
| Фазовая модуляция (фм) | |
| Форма несущей | синус, меандр, пила, произвольная форма |
| Диапазон частот | такой же, как у основного сигнала |
| Источник модуляции | внешний /внутренний |
| Модулирующее колебание (внутреннее) | синус, меандр, пила, треугольник, шум, произвольная форма |
| Диапазон модулирующих частот | 2 мГц … 20 кГц |
| Диапазон установки девиации фазы | 0,0° … 360,0° |
| Импульсная модуляция (им) | |
| Форма несущей | меандр (импульс) |
| Источник модуляции | внешний /внутренний |
| Модулирующее колебание (внутреннее) | синус, меандр, пила, треугольник, шум, произвольная форма |
| Диапазон модулирующих частот | 2 мГц … 20 кГц |
| Коэффициент модуляции (по длительности) | 0% … 100% с разрешением 0.1% |
| Генератор качающейся частоты (ГКЧ) | |
| Форма несущей | синус, меандр, пила, произвольная форма |
| Диапазон частот | такой же, как у основного сигнала |
| Время качания | 1 мс … 500 с |
| Модулирующее колебание (внутреннее) | синус, меандр, пила, треугольник, шум, произвольная форма |
| Закон качания | линейный или логарифмический |
| Тип качания | возрастание или убывание |
| Общие данные | |
| Питание | 220 В (±15%), 50 /60 Гц |
| Габаритные размеры | 107 х 224 х 380 мм |
| Вес | 3,6 кг |
Комплект поставки:
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор сигналов низкочастотный ПрофКИП Г3-123М | 1 |
| 2 | BNC кабель | 1 |
| 3 | Кабель питания | 1 |
| 4 | Программное обеспечение | 1 |
| 5 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
