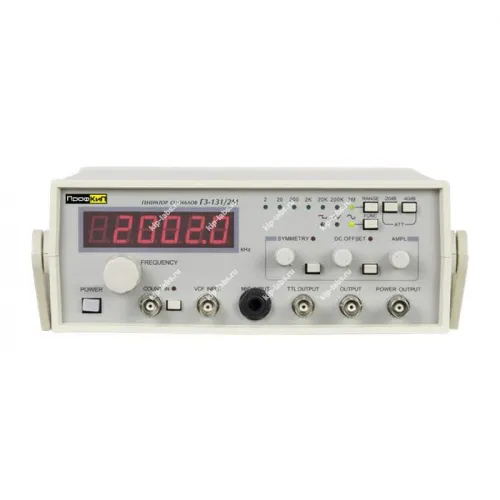

Генератор сигналов НЧ ПрофКИП Г3-131/2М

Назначение и принцип: Генератор сигналов НЧ ПрофКИП Г3-131/2М

Г3-131/2М от ПрофКИП выступает в роли эталонного источника тестовых сигналов для проверки работоспособности радиотехнической аппаратуры, при этом прибор поддерживает стабильную выдачу сигналов в лабораторных и полевых условиях.

При эксплуатации аппарат генерирует необходимые виды выходных волн и обеспечивает точную подстройку частоты и формы. Для включения в стендовые комплексы используются решения из раздела генераторы сигналов.

Функциональные опции

При эксплуатации предусмотрена смена формы выходного сигнала и регулировка амплитуды. Пользователь может плавно изменять симметрию и задавать постоянное смещение, что позволяет адаптировать выход под разные задачи измерений.

На практике аппарат имеет отдельные выводы для TTL и сигнального выхода, а также встроенный частотомер для быстрой проверки установленной частоты. При калибровке используются стандартные методики; кроме того, дискретность регулировок повышает воспроизводимость результатов.

Сферы использования

В практической деятельности прибор применяют для наладки, тестирования и диагностики радиоустройств, включая проверки усилителей, фильтров и приёмных трактов; при этом он удобен для стендовых измерений. Устройство также применимо для лабораторно-учебных и сервисных задач.

Технические характеристики

• Частотный диапазон: 0,2 Гц … 2 МГц;
• Форма сигналов: синус, меандр, треугольник, пилообразный, импульс и т.д.;
• Отдельный TTL, 50 Гц синус и сигнальный выход;
• Сдвиг по постоянному току: 0 В … 10 В;
• Плавная регулировка симметрии: 10% … 90%;
• Вход управления частотой напряжением (VCF);
• Встроенный 6-разрядный частотомер: 1 Гц … 15 МГц;
• Выход микрофона;
• Питание: 110 В … 127 В ±10%, 220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц;
• Габариты: 250 х 105 х 280 мм;
• Вес: 2,5 кг;
