- Артикул: AWG5014C
Описание генератора сигналов AWG5014C:

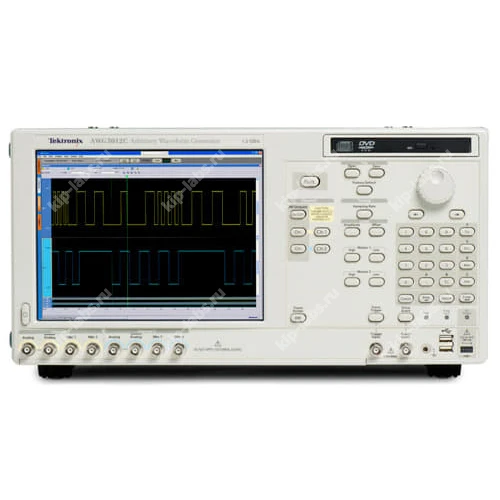

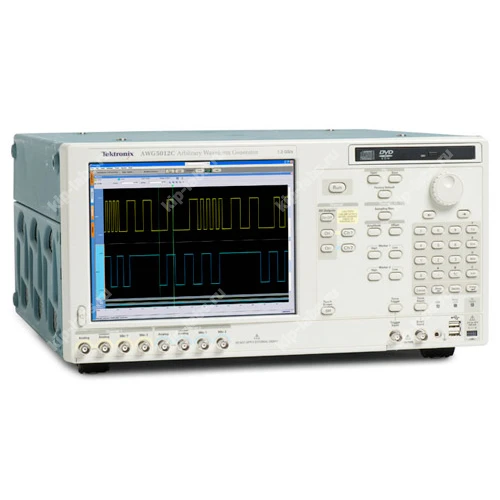

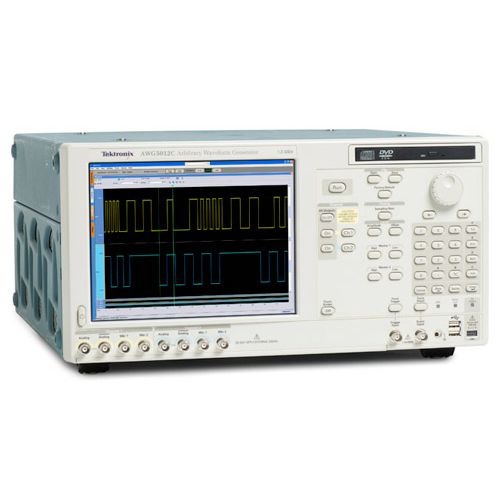

Четырехканальный генератор AWG5014C, обеспечивается полностью независимый выбор формы и частоты сигнала по каждому каналу. Кроме аналоговых каналов, двухканальный генератор имеет 8 цифровых выхода, с возможностью расширения до 28. Частота дискретизации AWG5014C может быть установлена в диапазоне от 10 Мвыборок/с до 1,2 Гвыборок/с. Разрешение тактовой частоты составляет 8 разрядов, а точность ее установки - ±1 ppm. Вертикальное разрешение 14 бит. Максимальный уровень выходного сигнала может достигать 4,5 Впик-пик или 9 Впик-пик в дифференциальном режиме. Максимальная глубина памяти достигает 16 Mточек на канал с возможностью ее расширения до 32 Mточек на канал.
Генератор AWG5014C обеспечивает генерацию смешанных аналого-цифровых, а также многоуровневых логических сигналов. Имея только один генератор AWG5014C, пользователь может генерировать ВЧ сигнал для тестирования как аналоговой части (на промежуточной частоте), так и цифровой части ВЧ устройств со смешанной схемотехникой. В частности, AWG5014C является идеальным решением для различных цифровых радиочастотных технологий, таких как программно-определяемая радиосвязь (software defined radio - SDR), радарная техника, WiMax, WiFi, MIMO и UWB.
Стандартные возможности подключения AWG5014C включают шесть портов USB 2.0, а также интерфейсы GPIB и LAN. Подключив прибор к ПК, пользователь может легко создавать и редактировать формы сигналов помощью программ MatLab, MathCad или Excel, а также импортировать сигналы с других генераторов или осциллографов Tektronix.
Пользовательский интерфейс AWG5014C был разработан с учетом результатов специального эргономического исследования. К услугам пользователя 10,4-дюймовый сенсорный экран, съемный жесткий диск, CD/RW-DVD-R привод, клавиатура, мышь и привычные окна операционной системы Windows XP.
Технические характеристики:
| Параметр | Значение |
|---|---|
| Макс. частота дискретизации | 1,2 GS/s |
| Разрешение тактовой частоты | 8 цифр |
| Точность установки тактовой частоты | +/- 1ppm |
| Вертикальное разрешение | 14 бит |
| Максимальная длина памяти | 16M /на канал, опция: 32M/на канал |
| Аналоговый выход | 4 |
| Настройка задержки (синхронизации) между каналами | диапазон: +/- 5ns, разрешение: 5ps |
| Случайный джиттер | 5ps rms (типично) по набору из 1010 тактов |
| Общий джиттер | 150ps пик-пик (типично) по PN15 |
| Выходной сигнал ( 50 Ом) | |
| Амплитуда | Нормально (от 20mV до 4.5Vpp), прямой выход с ЦАП (от 20mV до 0.6Vpp) |
| Смещение | Нормально (от -2.25V до +2.25V), Прямой выход ЦАП (Недоступно) |
| Разрешение | 1mV |
| Фронт/спад (10%-90%) | Нормально (<=1.5ns (4.5Vpp), <=1.4ns(2Vpp)) Прямой выход ЦАП (<=0.95ns) |
| Полоса | Нормально: 230MHz (4.5Vpp), 250MHz (2.0Vpp), Прямой выход ЦАП: 370MHz (0.6Vpp) |
| Тип выходного сигнала | Дифференциальный (Можно использовать как однополярный) |
| Маркерный выход | 2 на канал (всего 8) |
| Настройка задержки (синхронизации) между каналами | диапазон: 0-1000 ps, разрешение: 50ps |
| Амплитуда (в диапазоне Hi/Lo) | От 0.1V до 3.7V (изменяемая) |
| Разрешение | 10mV |
| Тип | Однополярный |
| Случайный джиттер | 5ps rms (типично) по набору из 1010 тактов |
| Общий джиттер | 150ps пик-пик (типично) по PN15 |
| Выход цифровых данных | нет |
| Амплитуда цифрового выхода | Такая же, как и на маркерных выходах |
| Опорная частота | 10MHz |
| DC Выходы | 4 независимых, диапазоны: -3.0 - +5.0V, +/-100mA |
| VCO - выходы | От 600MHz до 1.2GHz |
| Внеш. запуск | Для работы по запуску или стробу |
| Вход событий | Для секвенсора |
| Вход внешней тактовой частоты | Для синхронизации внешней тактовой частоты, (600MHz -1.2GHz) |
| Вход опорной частоты | Фиск. режимы: 10MHz, 20MHz и 100MHz Изменяемые режимы: от 5MHz до 600MHz |
| Режимы работы | Непрерывный, синхронизируемый, Стробируемый, Секвенсор |
| Создание и редактирование форм сигнала | Редактор форм сигнала графический/табличный и редактор последовательностей |
| Импорт внешних форм сигнала или файлов | TDS5000/6000/7000, CSA7000, DPO7000, DPO/DSA70000 (.wfm) TDS/CSA/DSA8000 (.wfm) TDS3000, DPO4000 (.isf) AWG400/500/600/700 (.wfm, .pat, .seq) DTG5000 (.dtg), AFG3000 (.tfw) Софт внеш. производителей: (MatLab, MathCad, WaveformerPro, Excel, ASCII/Text) |
| Дистанционное управление | через: LAN, GPIB: SCPI совместимый, аналогично набору команд для AWG400-700 |
| Драйверы поддержки сторонних приложений | IVI.com |
| Операционная система | Windows XP |
Комплект поставки:
- Генератор сигналов произвольной формы AWG5014C
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 12 |
