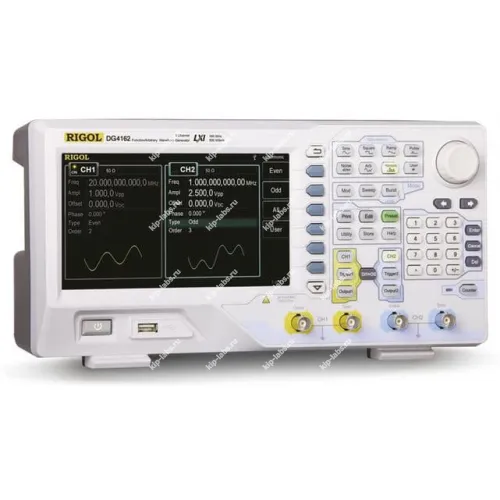

Генератор сигналов цифровой RIGOL DG4102

Описание модели: Генератор сигналов цифровой RIGOL DG4102

Этот цифровой генератор сигналов RIGOL DG4102 применяется для формирования различных стандартных и произвольных форм в лабораторных и стендовых условиях, при этом прибор выпускает компания RIGOL и его используют при тестировании электронной аппаратуры и в учебных практиках.

Прибор предоставляет гибкую настройку параметров выходного сигнала, что облегчает подготовку и проведение испытаний; кроме того, доступна информация о похожих решениях - генераторы сигналов.

Параметры допускают дискретную установку. При необходимости реализована самокалибровка, что обеспечивает удобство в эксплуатации и интеграции в автоматизированные измерительные стенды.

Кроме того, наличие стандартных интерфейсов упрощает включение прибора в существующие лабораторные процедуры.

Преимущества

• Возможность формирования как стандартных, так и произвольных сигналов;
• Удобные средства для управления параметрами сигнала и конфигурации рабочих режимов;
• Встроенные функции синхронизации и совместной работы нескольких каналов;
• Соответствие требованиям эксплуатации в лабораторных и серийных/производственных условиях.

Область применения

• Разработка и отладка электронных схем;
• Проведение лабораторных занятий и учебных работ;
• Производственное и приемо-сдаточное тестирование плат, модулей и устройств;
• Диагностические и ремонтные лаборатории.

Краткое описание двухканального многофункционального цифрового генератора RIGOL DG4102

Двухканальный многофункциональный цифровой генератор RIGOL DG4102 выполнен по принципу прямого цифрового синтеза (DDS). Это обеспечивает стабильность, точность, чистоту и низкий уровень искажений выходного сигнала.

Генератор сигналов модели RIGOL DG4062 внесен в Госррестр СИ РФ за № 56012-13; в 2018 году срок действия Официального Свидетельства продлен до 30.08.2023 года.

Основные функциональные возможности генератора сигналов RIGOL DG4102:

• Функциональный генератор;
• Генератор сигналов произвольной формы;
• Генератор импульсов;
• Генератор гармоник;
• Аналоговый/цифровой модулятор;
• Частотомер;

Основные особенности генератора RIGOL DG4102:

• Использование технологии DDS (прямого цифрового синтеза) предоставляет возможность получения точного, стабильного выводимого сигнала с низким уровнем помех;
• 7 дюймовый цветной ЖК дисплей (TFT LCD), 16М цветов. Одновременное отображение на дисплее двух каналов;
• 100 МГц – максимальная выходная частота (синус), 500 МВыб/сек – частота дискретизации, вертикальное разрешение 14 бит;
• Прецизионная установка фазы по двум каналам;
• 150 форм сигналов или функций: синусоидальный, меандр, пилообразный, импульсный, шумовой, синхросигнал, экспоненциальное возрастание/понижение, кардиотонический, Гауса, гаверсинус, Лоренца, двойной тон, гармонический, видеосигнал, радиолокационный сигнал, напряжение постоянного тока и т.д;
• Возможность редактирования сигнала произвольной формы длительностью 16000 точек и пошаговая поддержка вывода этого сигнала;
• Отдельное формирование времени нарастания/спада импульса;
• Возможность установления необходимой гармоники сигнала и амплитуды; возможность формирование гармоник до 16-го порядка;
• Возможность наложения Гауссового шума на основные сигналы;
• Различные типы модуляции: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK и PWM;
• Поддержка «свипирования» и «вспышки»;
• Два канала могут выполнять внутреннюю / внешнюю модуляцию и внутренний / внешний / ручной запуск по отдельности или одновременно;
• Два канала могут формировать сигнал синхронизации одновременно или по-отдельности;
• Возможность установление связи между каналами по частоте, фазе и амплитуде одновременно или по-отдельности;
• Обеспечение функции частотомера, позволяющая измерять различные параметры внешнего сигнала, таких как частота, период, скважность, длительность положительного/отрицательного импульса, а так же формирование статистических данных по проведенным измерениям;
• Возможность копирования сигналов с соседнего канала;
• Сохранение и загрузка 10 файлов сигналов произвольной формы и 10 настроек (установок) прибора. Возможность загрузки файлов CSV и TXT, находящихся на USB накопителе;
• Стандартные интерфейсы: USB-host, USB-device и LAN;
• Ввод/вывод: вывод сигналов, вывод сигнала синхронизации, ввод модуляции, ввод/вывод опорной частоты 10 МГц, ввод/вывод триггера;
• Поддержка USB накопителя с файловой системой FAT;
• Поддержка удаленного управления прибором через 10/100МБ сеть Ethernet;
• Поддержка стандарта LXI-C (версия 1.2);
• Англоязычный и китайский интерфейс;
• Возможность редактирования сигналов при помощи ПК;
• Наличие замка безопасности (фиксатора);

В серию генераторов RIGOL DG4000 входят 4 модели приборов, которые являются полноценными двухканальными генераторами с идентичными параметрами по каждому каналу с возможностью установления сдвига фаз между каналами.
