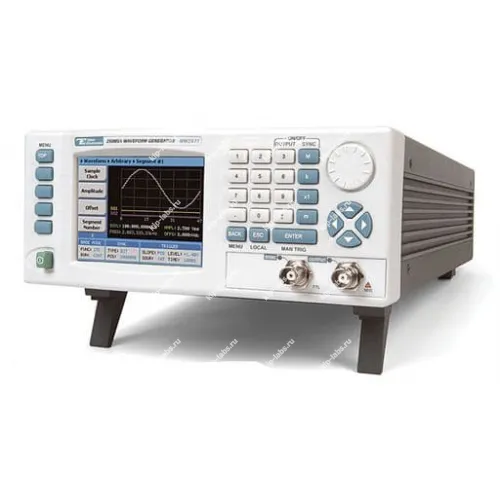

Генератор PM8572A

Кратко о модели: Генератор PM8572A

Генератор PM8572A - программируемый источник сигналов от производителя TABOR, который применяют при наладке и проверке радиоэлектронной аппаратуры; при этом прибор настраивают под лабораторные и стендовые сценарии измерений.

Устройство относится к классу генераторы сигналов, что облегчает его сопряжение с другими радиоизмерительными приборами и тем самым упрощает интеграцию в уже действующие методики испытаний.

В ряде задач востребована дискретная регулировка выходных параметров. Кроме того, полезны опции самокалибровки и стандартные интерфейсы управления.

Ключевые особенности

• Программируемая генерация сигналов с возможностью задания основных параметров для гибкой подстройки под измерительные задачи.
• Поддержка нескольких типов форм и режимов выхода, что позволяет адаптировать сигнал под специфические требования.
• Наличие интерфейсов управления и синхронизации для совместной работы со стендовым оборудованием.
• Средства контроля параметров и стабилизации выходного сигнала для поддержания требуемых характеристик.

Где применяется

Генератор PM8572A используют в лабораторных условиях для калибровки и проверки радиоэлектронных модулей; за счёт этого сокращается время наладки систем. Также прибор внедряют в производственные процессы при приёмочном контроле и в учебных стендах для отработки методик.

Поддержка дискретной настройки и опций самокалибровки остаётся уместной при автоматизации испытаний и последовательных измерениях.

Описание генератора PM8572A:

Компания Tabor Electronics объявила о выпуске новой серии генераторов под маркой PulseMaster. Сейчас линейка включает две модификации: PM8571 (один канал) и PM8572 (два канала); приборы созданы на базе платформы серии WonderWave (2571, 2572) и обладают сопоставимыми возможностями по воспроизведению сигналов стандартной и произвольной формы, при этом основное назначение серии - генерация импульсов.

Кроме того, прибор поддерживает программную эмуляцию популярных аналоговых генераторов импульсов, таких как Agilent 81101, Fluke 80/1, HP8116, HP8112, HP8160, HP8165, LeCroy LW410, Tabor 8500, Tabor 8550/1, Tekе FG5010 и PG5110, что позволяет заменять устаревшие приборы в автоматизированных системах на решения серии PulseMaster.

Особенности генератора РМ8572A:

• Одноканальные и двухканальные генераторы импульсов / сигналов специальной / произвольной форм;
• Диапазон частот: 50 МГц для генератора импульсов (100 МГц в режиме генератора специальных сигналов)
• Режим генератора сигналов произвольной формы: частота дискретизации 250 МГц, разрядность ЦАП 16 бит, память 1 Мб (опция 4/8 Мб), режим сегментации;
• Размах 16 Впик на нагрузке 50 Ом;
• Разрешение 10 пс при задании временных параметров импульса;
• Параллельный 16 битный выход;
• Встроенный частотомер до 100 МГц;
• ПО ArbConnection для формирования сигнала произвольной формы;
• Интерфейсы ДУ: USB, LAN, GPIB;
• Гарантия 5 лет.

Технические характеристики:
