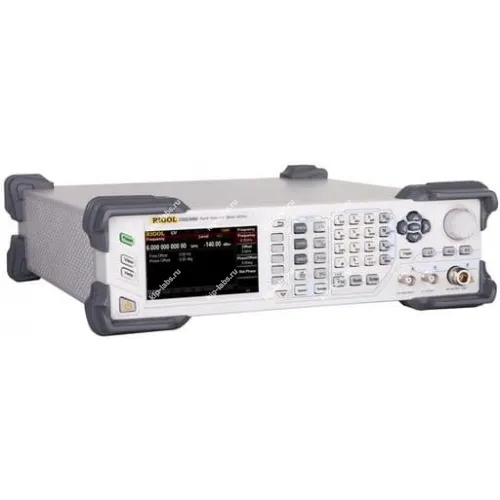

Описание генератор высокочастотный DSG3060-IQ Rigol:
Генератор сигналов универсальный DSG3060-IQ относится к высокопроизводительным высокочастотным генераторам. Генераторы Rigol серии DSG3000 отличаются простотой и легкостью управления, стабильным и четким сигналом на выходе с минимальным искажением, имеют малую занимаемую площадь, небольшой вес и другие особенности.
Это оптимальное устройство для сигналопроизводства, вычислительных работ, работ с приборами, исследований, образовательных процессов и множества других областей применения.
Отличительные особенности DSG3060-IQ Rigol:
- Диапазон частоты выходного сигнала DSG3060: 9 кГц ~ 6 ГГц, разрешение 0.1 Гц
- Диапазон амплитуды выходного сигнала: от -130 до +13 дБм, разрешение 0.01 дБ
- Погрешность амплитуды: <0.5 дБ
- Уровень фазовых шумов составляет менее -110 дБн/Гц при отстройке 20 кГц
- Высокостабильный опорный генератор: температурная стабильность 0.5 ppm; 0.005 ppm (опция)
- Режимы модуляции: АМ/ЧМ/ΦМ, импульсная (внутр. или внеш. модулирующий сигнал для любого типа модуляции)
- Генератор заданной последовательности импульсов (опция)

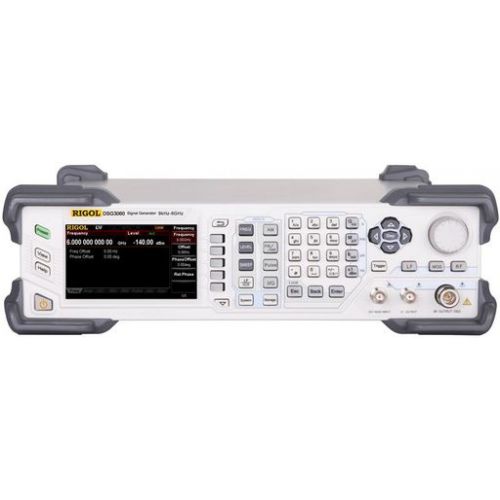

- Цветной LCD TFT дисплей 10.9 см, 480x272 px

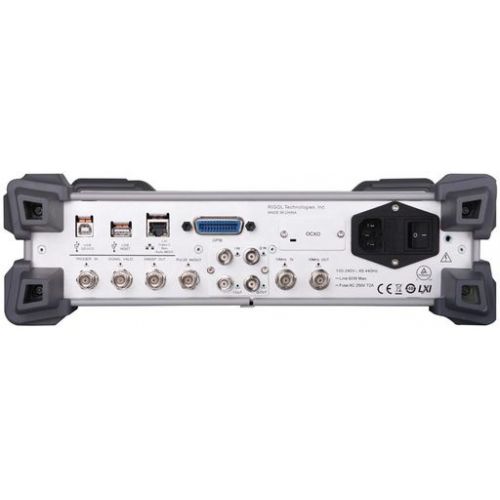

- Интерфейсы USB/LAN (поддержка LXI)/GPIB для дистанционного управления; поддержка системы команд SCPI
- Многоязычный интерфейс, встроенная система подсказок
- Габариты DSG3060: 364х420х112 (мм), вес 6.4 кг
Технические характеристики генератора высокочастотного DSG3060:
| Характеристики | Значение | |||
|---|---|---|---|---|
| Частота | ||||
| Частотные характеристики | ||||
| Диапазон частот | 9 кГц ~ 6 ГГц | |||
| Разрешение | 0,01 Гц | |||
| Скорость переключения | <10 мс (типичное) | |||
| Фазовый сдвиг | настраиваемый, с шагом 0,01° | |||
| Частотные диапазоны | ||||
| Частотные диапазоны | Значение частоты | N | ||
| 1 | f ≤ 23,4375 МГц | 1 | ||
| 2 | 23,4375 МГц < f ≤46,875 МГц | 0,03125 | ||
| 3 | 46,875 МГц < f ≤ 93,75 МГц | 0,06625 | ||
| 4 | 93,75 МГц < f ≤ 187,5 МГц | 0,125 | ||
| 5 | 187,5 МГц< f ≤ 375 МГц | 0,25 | ||
| 6 | 75 МГц< f ≤ 750 МГц | 0,5 | ||
| 7 | 750 МГц< f ≤ 1500 МГц | 1 | ||
| 8 | 1500 МГц < f ≤ 3000 МГц | 2 | ||
| Внутренний источник опорной частоты | ||||
| Частота опорного генератора | 10 МГц | |||
| Температурная стабильность (0°С ~ 50°С) | <0,5 ppm | |||
| <5 ppb (с опцией OCXO-A08) | ||||
| Рабочие режимы | пошаговое, по списку | |||
| Режим | одиночное, непрерывное | |||
| Диапазон | полный | |||
| Форма | треугольник, пила | |||
| Шаг изменения | линейный, логарифмический | |||
| Количество точек | пошаговое: 2...65535 | |||
| по списку: 1...6001 | ||||
| Временной диапазон | 20 мс...100 с | |||
| Запуск | Авто, ручной, внешний, по шине (GPIB, USB, LAN) | |||
| Спектральный состав | ||||
| Гармонические искажения (CW режим, 1 МГц < f ≤ 3 ГГц, уровень ≤+13 дБм) | < -30 дБн | |||
| Субгармонические искажения (CW режим, f ≤ 3 ГГц) | < -65 дБн; < -80 дБн (типичное) | |||
| Негармонические искажения (CW режим, уровень >-10дБм,отстройка >10 кГц) | f ≤ 1,5 ГГц | < -64 дБн; < -70 дБн (типичное) | ||
| 1,5 ГГц < f ≤ 3 ГГц | < -58 дБн; < -64 дБн (типичное) | |||
| Собственный фазовый шум (CW режим, измер.диапазон 1 Гц,отстройка 20 кГц) | f = 100 МГц | < -120 дБн/Гц (типичное) | ||
| f = 1 ГГц | < -108 дБн/Гц; < -110 дБн/Гц (типичное) | |||
| f = 3 ГГц | < -102 дБн/Гц; < -104 дБн/Гц (типичное) | |||
| Общие искажения (CW режим, RMS f= 1ГГц) | 0,3 кГц...3 кГц | < 5 Гц скз, <1 кГц скз (типичное) | ||
| 0,03 кГц...20 кГц | < 30 Гц скз, <8 Гц скз (типичное) | |||
| Уровень | ||||
| Диапазон установки | ||||
| Нормированное значение | Устанавливаемое значение | |||
| Максимальный выходной уровень | 9 кГц ≤ f < 100 кГц | +7 дБм | +10 дБм | |
| 100 кГц ≤ f < 1 МГц | +13 дБм | +15 дБм | ||
| 1 МГц ≤ f < 3 ГГц | +13 дБм | +25 дБм | ||
| Минимальный выходной уровень | 9 кГц ≤ f < 100 кГц | -110 дБм | -120 дБм | |
| 100 кГц < f ≤3 ГГц | -130 дБм | -140 дБм | ||
| Абсолютная неопределенность | ||||
| +13 ~ -60 дБм | -60 ~ -110 дБм | -110 ~ -130 дБм | ||
| Погрешность установки уровня | 9 кГц ≤ f < 100 кГц | ≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | |
| 100 кГц < f ≤3 ГГц | ≤0,7 дБ ≤0,5 дБ (тип.) | ≤0,9 дБ )≤0,5 дБ (тип.) | ≤0,7 дБ (тип.) | |
| 3 ГГц < f ≤ 6 ГГц | ≤0,9 дБ ≤0,5 дБ (тип.) | ≤1,1 дБ ≤0,5 дБ (тип.) | ≤0,9 дБ (тип.) | |
| КСВН | ≤1,8 (типичное) | |||
| Установка уровня | < 5 % | |||
| Время установки(ALC=on, частота фиксирована, 20°С ~ 30°С) | ≤5 мс (типичное) | |||
| Непрерывный режим настройки уровня(ATT-фиксирован, ALC=on, уровень -110 дБм...+13 дБм | >20 дБ (типичное) | |||
| Обратная мощность | ||||
| Макс. обратная мощность | 50 В DC - макс. напряжение постоянного тока | |||
| 10 Вт (1 МГц < f ≤ 3 ГГц) | ||||
| Свипирование по апмлитуде | ||||
| Рабочие режимы | пошаговое, по списку | |||
| Режим | одиночное, непрерывное | |||
| Диапазон | полный уровень | |||
| Форма | треугольник, пила | |||
| Выходной импеданс | 50 Ом (номинал) | |||
| Частотная модуляция (ЧМ) | ||||
| Источник | внутренний, внешний, внутренний + внешний | |||
| Девиация | N x 1 МГц (номинал.) | |||
| Разрешение | <0,1 % девиации или 1 Гц, что больше | |||
| Погрешность установки (fмод = 1 кГц, внутренний режим) | <2 %уст.значения + 20 Гц | |||
| Искажения ЧМ (fмод = 1 кГц, девиация = Nx50 кГц) | <2 % (типичное) | |||
| Неравномерность АЧХ (10 Гц ~ 100 кГц) | < 3 дБ (номинал.) | |||
| Импульсная модуляция | ||||
| Подавление боковой полосы | Полоса модуляциидо ±10 МГц | ≥ 40 дБн (типичное) | ||
| Внешние входы I/Q | КСВН | <1,5 | ||
| Полное значение на входе | 0,5 Вскз (I+Q)скз | |||
| Внутренняя модуляция | ||||
| USB-host | Разъем | тип А | ||
| Протокол | Версия 2.0 | |||
| USB-device | Разъем | тип B | ||
| Протокол | BNC "мама" | |||
| LAN | LXI | 10/100 Base, RJ-45 | ||
| GPIB (IEC/IEEE) | IEEE-488.2 | |||
| Общие характеристики | ||||
| Дисплей | Тип | ЖК TFT | ||
| Разрешение | 480 x 272 | |||
| Размер | 4,3" | |||
| Память | Запоминающее устройство (внутреннее) | Flash энергонезависимая, USB диск не поддерживается | ||
| Объем памяти (внутреннего устройства) | 1 Гб | |||
| Питание | Напряжение AC | 100 В ~ 240 В | ||
| Частота AC | 45 Гц ~ 440 Гц | |||
| Потребляемая мощность (со всеми опциями) | 50 Вт (типичное), максимально 60 Вт | |||
| Рабочие условия | Температура | 0°С ~ 50°С | ||
| Относительная влажность | ≤ 95% (0°С ~ 30°С)≤ 75% (30°С ~ 40°С) | |||
| Габаритные размеры | W x H x D | 364 мм х 112 мм х 420 мм | ||
| Вес | без опции IQ-DSG3000 | 6,4 кг | ||
| с опцией IQ-DSG3000 | 6,7 кг | |||
Комплект поставки DSG3060:
| № | Наименование | Количество |
|---|---|---|
| 1. | Генератор высокочастотный DSG3060 | 1 |
| 2. | Кабель питания | 1 |
| 3. | Руководство по эксплуатации | 1 |
| 4. | CD диск с руководством по эксплуатации и руководством по программированию | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | RIGOL |
| Страна производитель | Китай |
| Гарантия (мес.) | 36 |
