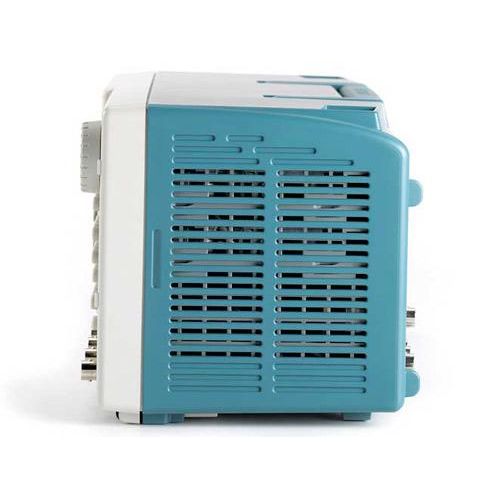

AFG3101C Универсальный генератор сигналов

Описание модели: AFG3101C Универсальный генератор сигналов

AFG3101C - универсальный генератор сигналов от Tektronix. Прибор служит для синтеза как типовых, так и произвольных электрических форм волн.

Устройство используют в лабораториях, учебных классах и ремонтных мастерских, что позволяет решать задачи по тестированию и наладке электронных схем; кроме того, его интегрируют в рабочие процессы с применением генераторы сигналов. При необходимости следует учитывать дискретность формируемых сигналов и возможность самокалибровки.

Преимущества

Прибор сочетает набор функций, необходимых для ежедневных измерений, с удобным управлением. Также реализованы возможности, что позволяет адаптировать устройство под разные сценарии эксплуатации; дополнительно учитываются опции самокалибровки и параметры дискретизации.

• Формирование синусоидальных, прямоугольных и произвольных форм сигналов
• Управление и обмен данными через USB (в комплекте кабель и драйверы)
• Набор режимов генерации для тестирования и имитации сигналов
• Компактный форм-фактор для настольного применения

Область применения

Прибор применяют для функционального тестирования электронных модулей и компонентов, а также в учебных лабораториях. Также он используется при проведении сервисного обслуживания и ремонте электронной аппаратуры.

Комплект поставки:

• Универсальный генератор сигналов AFG3101C
• Краткое руководство пользователя
• Кабель питания
• Кабель USB
• Компакт-диск с техническими характеристиками
• Драйверы LabView и IVI
• Компакт диск с ПО ArbExpress™
• Сертификат калибровки

Описание генератора сигналов AFG3101C:

Генератор сигналов произвольной формы TektronixAFG3101C (Arbitrary Function Generator) - прибор среднего уровня, обеспечивающие генерацию сигнала до 25 МГц (синус), частоту дискретизации до 250 Мвыб./с и амплитуду до 20 В. Обладает 1 выходным каналом.

Пользователю предоставляется выбор из 12 стандартных сигналов. Сигналы произвольной формы могут иметь длину до 128 000 точек с высокими частотами дискретизации. Для импульсных сигналов можно независимо устанавливать длительность переднего и заднего фронта. Имеется возможность подачи внешних сигналов и сложения их с выходным сигналом.

Двухканальные модели могут генерировать полностью идентичные или разные сигналы. Все приборы оснащены высокостабильным опорным генератором с дрейфом всего ±1•10-6 в год.

Области применения генератора сигналов AFG3101C:

• Разработка и тестирование электронных устройств
• Имитация датчиков
• Функциональное тестирование
• Обучение

Отличительные особенности генератора сигналов AFG3101C:

• 5,6-дюймовый цветной ЖК дисплей
• Многоязычный интуитивно понятный интерфейс
• Генерация импульсов с регулируемой длительностью фронта
• Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ
• Свипирование и пакетные сигналы
• Разъем USB на передней панели для сохранения сигналов на внешних накопителях
• Интерфейсы USB, GPIB и LAN
• Драйверы LabVIEW и LabWindows/IVI-C

Теxнические xарактеристики:
