Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: Tektronix
- Код товара: 13338
- Доступность: В наличии
-
2551₽
- С учетом НДС 2551₽
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: MCA3027

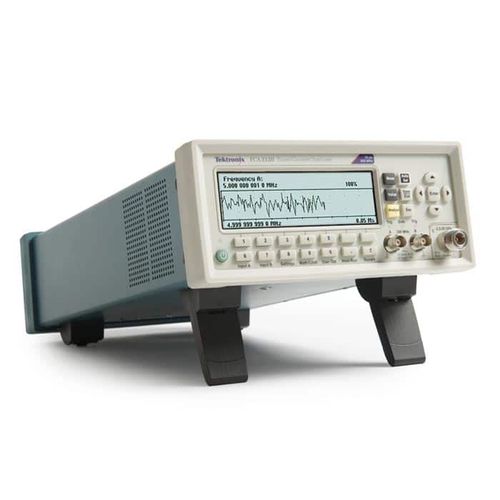

Описание частотомера MCA3027
Частотомер Tektronix MCA3027 сочетает функции частотомера и таймера в одном многофункциональном приборе. Обладая беспрецедентной разрешающей способностью, он позволяет обнаруживать очень малые изменения частоты и времени.
Для обеспечения правильных измерений отклонения осциллограф предлагает методику измерения нулевого мертвого времени и непрерывную отметку времени событий запуска. Эта особенность жизненно важна для механических и медицинских измерений, где каждый отдельный цикл должен быть измерен. Серия MCA3027 предлагает эту функциональность через интерфейсы USB / GPIB с необработанной функцией отметки времени.
С уникальным дисплеем серии FCA вы можете измерять несколько параметров одного и того же сигнала из одного тестового соединения. Чтобы выявить проблемы качества сигнала, такие как дрейф, кратковременные переходные процессы и стабильность, вы можете просматривать данные в виде графика трендов в реальном времени или гистограммы в графическом режиме отображения серии FCA или использовать статистику измерений для отслеживания изменений параметров сигнала. через некоторое время.
Отличительные особенности частотомера MCA3027
- Регистрация незначительных изменений частоты благодаря лучшему в отрасли разрешению по частоте.
- Точная регистрация сигнала благодаря высочайшему разрешению при одиночном запуске.
- Отображение на одном экране результатов измерений одновременно с основными показаниями частоты, времени или фазы для быстрой оценки характеристик тестируемого устройства.
- Обобщенные графики измерений и графическое обозначение дрейфа и периодически возникающих событий.

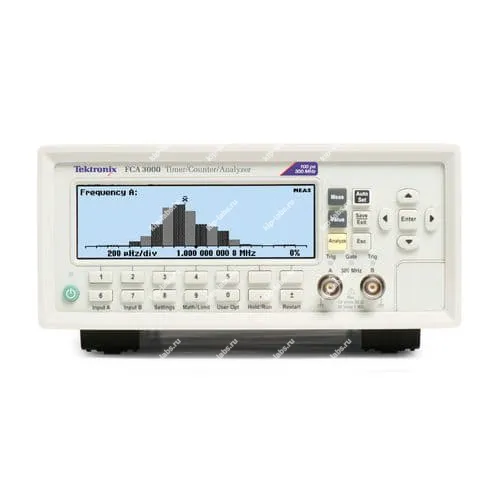

- Обнаружение проблем стабильности или шума при просмотре результатов в виде гистограмм.и M-PHY
- Измерение и анализ частотных, временных и фазовых характеристик сигнала в процессе разработки, производства и в полевых условиях.
Теxнические xарактеристики частотомера MCA3027
| Параметр | Значения |
|---|---|
| Частота A, B, C | |
| Частотный диапазон Вход А,В Вход С | 0,001 Гц...300 МГц 0,3 ГГц...27 ГГц |
| Разрешение | 12 цифр за период измерения 1с |
| Режим измерения по входу С | Авто или ручной |
| >Время измерения по входу С, типичное | 25 мс (авто) |
| Дополнительные параметры Вход А,В Вход С | Vmax, Vmin, Vp-p Мощность по входу С в дБм или Вт |
| Выброс частоты (Burst) A, B, C | |
| Режим измерения по входу С | Ручной |
| Диапазон | Вход A, B, C. См. характеристики частоты |
| Минимальная продолжительность выброса | менее 40 нс |
| Минимальное количество импульсов в выбросе | Вход A, B: 3 (6 при частоте свыше 160 МГц) Вход С: 3 х масштабный коэффициент |
| Диапазон PRF (частота следования импульсов) | 0,5 Гц...1 МГц |
| Диапазон задержки включения | 10 нс...2 с , при разрешении 10 нс |
| Дополнительные параметры | PRF |
| Измерение периода | |
| Диапазон Вход А, В Вход С | 3,3 нс...1000 с (одиночный, усреднение) 37 пс...3,3 нс |
| Разрешение | 100 пс (одиночный), 12 разрядов/с (среднее) |
| Режим измерения по входу С | Авто или ручной (внутри ± 40 МГц) |
| Время измерения по входу С, типичное | 25 мс (авто) |
| Дополнительные параметры Вход А, В Вход С | Vmax, Vmin, Vp-p Мощность по входу С в дБм или Вт |
| Мощность, C | |
| Диапазон мощности | -35 дБм...+10 дБм |
| Диапазон частот | 300 МГц...27 ГГц |
| Единицы измерения | дБм или Вт |
| Разрешение | 0,01 дБм при времени измерения 100 мс |
| Точность, типичное | < 1 дБм |
| Режим | Авто или ручной (в диапазоне ±40 МГц) |
| Дополнительный параметр | Частота канала С |
| Входы A и B | |
| Диапазон частот | DC: 0...300 МГц AC: 10 Гц...300 МГц |
| Импеданс | 1 МОм/20 пФ или 50 Ом (КСВН<2:1) |
| Запуск | Положительный или отрицательный фронт |
| Максимальная рассинхронизация канала | 500 пс |
| Чувствительность | 15 мВскз (DC...200 МГц) 25 мВскз (200...300 МГц) |
| Ослабление | х1, х10 |
| Динамический диапазон | 30 мВп-п...10 Вп-п в диапазоне ±5 В |
| Уровень срабатывания (показания на дисплее) | Разрешение: 3 мВ Неопределенность (х1): ±(15 мВ+1% уровня срабатывания) В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта) |
| Автоматический режим гистерезиса | Время: минимальный период гистерезиса (коррекция на гистерезис) Частота: 1/3 амплитуды входного сигнала |
| Аналоговый ФНЧ | Номинал 100 кГц, RC-типа |
| Цифровой ФНЧ | Частота среза 1 Гц ... 50 МГц |
| Максимальное неразрушающее напряжение | 1 МОм: 350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц 50 Ом: 12 Вскз |
| Тип разъема | BNC |
| Вход С | |
| Диапазон частот | 0,3...27 ГГц |
| Рабочий диапазон входного напряжения | -33...+13 дБм (0,3...18 ГГц) -29...+13 дБм (18...20 ГГц) -27...+13 дБм (20...27 ГГц) -23...+13 дБм (27...40 ГГц) |
| Импеданс | 50 Ом номинал |
| КСВН 0,3...27 ГГц 27...40 ГГц | < 2,0:1 < 2,5:1 |
| Допуск по АМ | < индекс модуляции ( в диапазоне чувствительности ) |
| Допуск по FM ручной режим режим авто | 50 МГцп-п (>3,5 ГГц) 30 МГцп-п (<3,5 ГГц) 20 МГцп-п (для любой частоты в пределах диапазона канала С и частоты модуляции >0,1 МГц |
| Максимальное неразрушающее напряжение | +27 дБм |
| Индикация перегрузки | ON когда мощность на входе С >+10 дБм |
| Тип разъема | 2,92 мм, розетка |

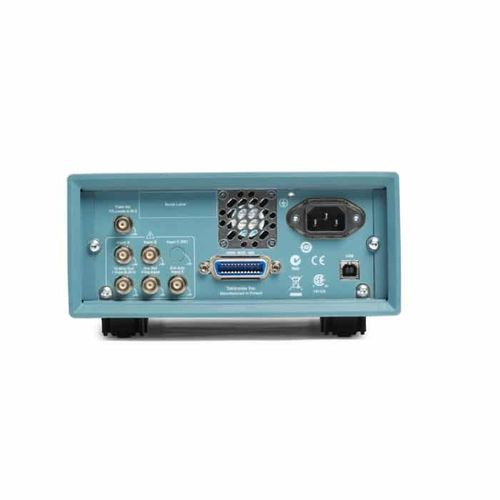

| Входы и выходы на задней панели | |
| Вход блокировки (блокировка/разблокировка) всех функций измерений | Импеданс: примерно 1 кОм Диапазон частот: 0...80 МГц |
| Общие характеристики | |
| Напряжение питания | 90...265 В, 45...440 Гц |
| Потребляемая мощность | < 40 Вт |
| Рабочая температура | 0 С ... 50 С |
| Влажность | 5...95% (10...30 С) 5...75% (30...40 С) 5...45% (40...50 С) |
| Габаритные размеры (В х Ш х Г) | 90х210х395 мм |
| Масса | 2,7 кг (нетто) 3,5 кг (брутто) |
Комплектация частотомера MCA3027
- Частотомер MCA3027
- Кабель питания
- Краткое руководство по эксплуатации
- Диск CD: Руководство пользователя, руководство программиста, пробная версия ПО TimeView
- Диск CD: базовая версия ПО LabVIEW SignalExpress
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 51532-12 |
| Производитель | Tektronix |
| Страна производитель | США |
| Гарантия (мес.) | 36 |
