Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплатаХит
- Производитель: ПрофКИП
- Код товара: 13426
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
135 500₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Ч3-74М

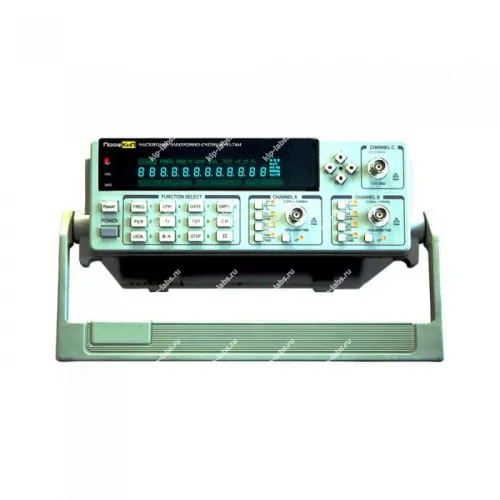

Назначение и принцип: Частотомер электронно-счетный ПрофКИП Ч3-74М
На практике частотомер электронно‑счётный ПрофКИП Ч3-74М применяют для определения частоты периодических сигналов: прибор фиксирует проходящие импульсы и выдает цифровое показание, при этом базовая схема работы опирается на электронный счётчик и стабильный тактовый генератор.
Модель входит в семейство частотомеров и предназначена для использования в лабораторных условиях и при эксплуатационных испытаниях. Сигнал поступает на вход прибора и преобразуется во входные счётные импульсы, которые затем используются для вычисления частотных характеристик.
Функциональные опции
В работе прибор предлагает несколько рабочих режимов для решения различных задач измерений, что позволяет быстрее подбирать нужный режим и получать требуемые результаты.
- Электронно‑счётный принцип подсчёта импульсов
- Цифровой индикатор для отображения значения частоты
- Режимы измерения: частота, период, подсчёт импульсов
- Входные цепи для стандартных сигнальных уровней
- Возможность подключения интерфейса RS-232C
- Опции для интеграции с внешними системами съёма данных
Сферы использования
В работе Ч3-74М применяют при приёмочных испытаниях, наладке и диагностике радио‑ и электронной аппаратуры, что позволяет оперативно контролировать частотные параметры и оценивать стабильность сигналов.
При калибровке рекомендуется опираться на эталонный генератор. При эксплуатации устройство уместно включать как в стационарные стенды, так и в мобильные лаборатории; на практике дискретность измерений и доступный интерфейс RS-232C облегчают интеграцию с автоматизированными системами съёма данных.
Описание частотомера электронно-счетного ПрофКИП Ч3-74М:
Частотомер электронно‑счётный ПрофКИП Ч3-74М рассчитан на измерение частотно‑временных параметров радиосигналов с возможностью программной обработки результатов в реальном времени; прибор обеспечивает регистрацию и предварительную обработку данных в ходе измерения.
С помощью Ч3-74М можно измерять такие параметры сигнала, как частота, период и временной интервал с разрешением от 7 нс. Дополнительно реализованы функции определения отношения частот (каналы: 1 /2, 2 /1, 1 /3, 3 /1), измерения фазового сдвига между сигналами (каналы: 1 /2, 1 /2 с усреднением результата), а также оценка длительности и скважности импульсов и подсчёт их количества (канал 1).
При обработке результатов частотомером доступны статистические режимы и математические функции: среднее значение, минимальное, максимальное, среднеквадратическое отклонение, относительное изменение частоты относительно задаваемого опорного значения, а также измерение девиации Аллана (СКО). В сочетании с высоким разрешением (до 9 разрядов) прибор предоставляет широкий набор инструментов для проведения частотно‑временных измерений.
Отличительные особенности частотомера ПрофКИП Ч3-74М:
- Диапазон частот: 0,03 Гц … 3 ГГц;
- Количество каналов: 3;
- 4 математических функции;
- Статистика для частотных измерений;
- Высокое разрешение: 9 разрядов /секунда;
- Автоматический допусковый контроль для частотных измерений;
- Память: 9 профилей настроек;
- Интерфейс: RS-232С и LPT;
Технические характеристики ПрофКИП Ч3-74М:
| Параметр | Значения |
|---|---|
| Измерительные функции | частота, период, временной интервал, отношение частот, фазовый сдвиг между сигналами, длительность импульсов, скважность импульсов, счет импульсов |
| Дисплей | 12-разрядный |
| Канал 1, канал 2 | |
| Диапазон частот | 0,03 Гц … 100 МГц |
| Диапазон периодов | 7 нс … 7000 с |
| Диапазон временных интервалов | 20 нс … 7000 с |
| Фазовый сдвиг | 0° … 360° |
| Длительность импульсов | > 20 нс (при периоде следования не более 100 с) |
| Скважность | 1% … 99% (при периоде следования не более 100 с) |
| Счет импульсов | 0 … 1 х 1012 |
| Входной импеданс | 1 МОм /45 пФ, 50 Ом |
| Канал 3 | |
| Диапазон частот | 100 МГц … 3 ГГц |
| Входной импеданс | 50 Ом |
| Вход | |
| Входное сопротивление | |
| Входное напряжение | до 100 МГц: 30 мВ … 1,5 В 100 МГц … 1,5 ГГц: 50 мВ … 1,5 В 1,5 ГГц … 3 ГГц: 30 мВ … 1 В |
| Связь по входу | открытый и закрытый (канал 1, канал 2) закрытый (канал 3) |
| Точность | |
| Точность опорного генератора | ±1 х10-7 |
| Разрешение по частоте | 9 разрядов (время счета – секунда) |
| Общие данные | |
| Питание | 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 255 х 100 х 370 мм |
| Вес | 2 кг |
Комплект поставки частотомера ПрофКИП Ч3-74М:
| № | Наименование | Количество |
|---|---|---|
| 1 | Частотомер электронно-счетный ПрофКИП Ч3-74М | 1 |
| 2 | Кабель измерительный | 2 |
| 3 | Кабель RS-232 | 1 |
| 4 | CD с ПО | 1 |
| 5 | Кабель питания | 1 |
| 6 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
