Прямые поставки, Торги 44-ФЗ и 223-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Ч3-70М

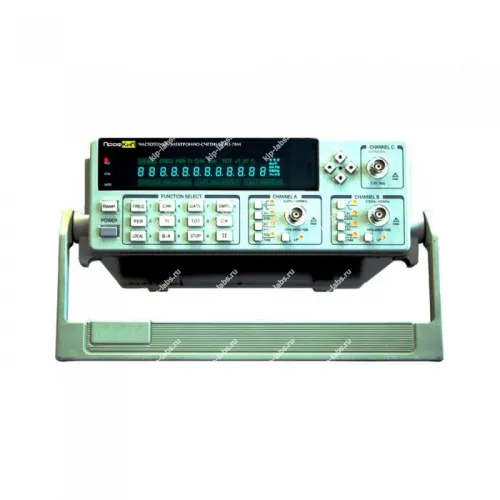

Кратко о модели: Частотомер электронно-счетный ПрофКИП Ч3-70М
Частотомер электронно-счетный ПрофКИП Ч3-70М применяется для замера частоты электрических сигналов, при этом устройство выпускает ПрофКИП и по классификации относится к классу частотомеров.
В приборе реализован цифровой подсчёт импульсов с выводом результатов на индикатор, что позволяет оперативно получать показания при проведении измерений.
Устройство предназначено для оценки частотно-временных характеристик радиосигналов. При этом реализована программируемая обработка данных в режиме реального времени.
С его помощью измеряют такие параметры сигнала, как частота и период, а также временные интервалы с разрешением от 7 нс; доступны отношения частот (каналы: 1 /2, 2 /1, 1 /3, 3 /1) и определение фазового сдвига между каналами (каналы: 1 /2, 1 /2 с усреднением результата). Кроме того, фиксируются длительность и скважность импульсов и производится подсчёт их количества (канал 1).
Частотомер поддерживает статистическую обработку результатов и встроенные математические функции: среднее значение, минимальное, максимальное, среднеквадратическое отклонение, относительное изменение частоты по отношению к заданному опорному значению, а также измерение девиации Аллана (СКО). В итоге при разрешении до 9 разрядов прибор представляет собой эффективный инструмент для задач частотно-временных измерений.
Ключевые особенности
- Применение электронно-счетного метода для определения частоты.
- Отображение измеренных значений в цифровом виде на дисплее.
- Удобная панель управления с минимальным набором органов управления, обеспечивающих простоту эксплуатации.
- Возможность работы в нескольких диапазонах частот.
- Подходит для оперативного использования вне стационарной лаборатории.
Где применяется
Частотомер Ч3-70М эксплуатируют в лабораторных условиях и на производственных участках для контроля параметров генераторов и систем счёта, при этом прибор удобен при наладке и проверке радиоэлектронной аппаратуры.
Также устройство находят применение в сервисных центрах и учебных заведениях для демонстрации и поверки измерительных схем. Таким образом прибор востребован в ситуациях, где важна дискретность показаний и стабильность счёта.
Наличие дискретности показаний и возможность подключения через интерфейс RS-232C упрощают интеграцию в автоматизированные измерительные комплексы.
Отличительные особенности частотомера ПрофКИП Ч3-70М:
- Диапазон частот: 0,03 Гц … 9 ГГц;
- Количество каналов: 3;
- 4 математических функции;
- Статистика для частотных измерений;
- Высокое разрешение: 9 разрядов /секунда;
- Автоматический допусковый контроль для частотных измерений;
- Память: 9 профилей настроек;
- Интерфейс: RS-232С и LPT;
Технические характеристики ПрофКИП Ч3-70М:
| Параметр | Значения |
|---|---|
| Измерительные функции | частота, период, временной интервал, отношение частот, фазовый сдвиг между сигналами, длительность импульсов, скважность импульсов, счет импульсов |
| Дисплей | 12-разрядный |
| Канал 1, канал 2 | |
| Диапазон частот | 0,03 Гц … 100 МГц |
| Диапазон периодов | 7 нс … 7000 с |
| Диапазон временных интервалов | 20 нс … 7000 с |
| Фазовый сдвиг | 0° … 360° |
| Длительность импульсов | > 20 нс (при периоде следования не более 100 с) |
| Скважность | 1% … 99% (при периоде следования не более 100 с) |
| Счет импульсов | 0 … 1 х 1012 |
| Входной импеданс | 1 МОм /45 пФ, 50 Ом |
| Канал 3 | |
| Диапазон частот | 100 МГц … 9 ГГц |
| Входной импеданс | 50 Ом |
| Вход | |
| Входное сопротивление | |
| Входное напряжение | до 100 МГц: 30 мВ … 1,5 В 100 МГц … 1,5 ГГц: 50 мВ … 1,5 В 1,5 ГГц … 9 ГГц: 30 мВ … 1 В |
| Связь по входу | открытый и закрытый (канал 1, канал 2) закрытый (канал 3) |
| Точность | |
| Точность опорного генератора | ±1 х10-7 |
| Разрешение по частоте | 9 разрядов (время счета – секунда) |
| Общие данные | |
| Питание | 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 255 х 100 х 370 мм |
| Вес | 2 кг |
Комплект поставки частотомера ПрофКИП Ч3-70М:
| № | Наименование | Количество |
|---|---|---|
| 1 | Частотомер электронно-счетный ПрофКИП Ч3-70М | 1 |
| 2 | Кабель измерительный | 2 |
| 3 | Кабель RS-232 | 1 |
| 4 | CD с ПО | 1 |
| 5 | Кабель питания | 1 |
| 6 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
