- Производитель: ПрофКИП
- Код товара: 13430
- Доступность: В наличии (Срок отгрузки: 2-3 дня)
- Оптовая цена: по запросу
-
Розничная цена:
120 000₽
- Без НДС
- Цена может отличаться, уточняйте у менеджеров
Прямые поставки, Торги 44-ФЗ, 223-ФЗ, 275-ФЗ, разные формы оплат: 30%|70%, 50%|50%, 100% постоплата- Артикул: ПрофКИП Ч3-64/1М

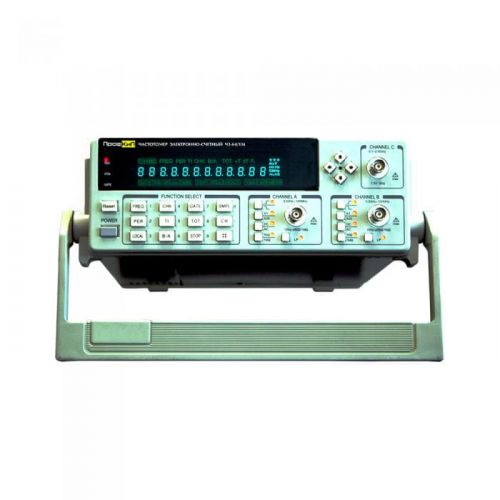

Кратко о модели: Частотомер электронно-счетный ПрофКИП Ч3-64/1М
Частотомер электронно-счетный ПрофКИП Ч3-64/1М - устройство для цифрового измерения частоты и подсчёта импульсов, спроектированное с учётом стандартных задач метрологии, что позволяет использовать его и в лабораторных стендах, и на производственных линиях; при этом подробную информацию о серии можно найти у производителя - ПрофКИП, а в родительской теме представлены разделы по Частотомерам.
Аппарат рассчитан на проведение точных измерений в разнообразных условиях эксплуатации. Такое исполнение оправдано в поверочных работах и при оперативном контроле, поэтому дискретность показаний и возможность сверки с эталоном востребованы.
Описание частотомера ПрофКИП Ч3-64/1М:
Прибор предназначен для измерений частотно‑временных параметров радиосигналов с программируемой обработкой результатов в реальном времени; при этом реализация алгоритмов позволяет получать результаты непосредственно в измерительном цикле.
С помощью частотомера ПрофКИП Ч3-64/1М выполняют измерения таких параметров, как частота, период и временной интервал с разрешением от 7 нс. Кроме того, доступны отношения частот (каналы: 1 /2, 2 /1, 1 /3, 3 /1), определение фазового сдвига (каналы: 1 /2, 1 /2 с усреднением результата), измерение длительности и скважности импульсов и подсчёт их количества (канал 1).
Устройство поддерживает статистическую обработку и математические функции для результатов: среднее значение, минимальное, максимальное, среднеквадратическое отклонение, относительное изменение частоты относительно заданного опорного значения, а также измерение девиации Аллана (СКО); при этом в составе интерфейсов предусмотрены RS-232 и КОП для подключения к автоматизированным системам контроля или тестирования, а разрешение достигает значений до 12 разрядов.
При планировании интеграции можно учитывать вопросы самокалибровки и интерфейсного сопряжения, что облегчает внедрение прибора в существующую инфраструктуру.
Ключевые особенности
- Цифровой счётный блок для определения частоты и числа импульсов.
- Компактный форм-фактор, рассчитанный на установку в щит или переносное применение.
- Интуитивно понятный интерфейс отображения результатов.
- Подходит для использования в составе систем контроля и автоматизации; благодаря этому интеграция с внешними системами выполняется проще.
- Надёжность работы в типичных эксплуатационных условиях при линейной обработке входного сигнала.
Где применяется
- лабораторные измерения и калибровка технологического оборудования.
- контроль частоты источников сигналов в автоматизированных системах.
- испытательные стенды и сервисное обслуживание электронных модулей.
- объекты телекоммуникаций и радиотехнических измерений.
Отличительные особенности частотомера ПрофКИП Ч3-64/1М:
- Диапазон частот: 0,03 Гц … 2,5 ГГц;
- Количество каналов: 3;
- 4 математических функции;
- Статистика для частотных измерений;
- Высокое разрешение: 9 разрядов /секунда;
- Автоматический допусковый контроль для частотных измерений;
- Память: 9 профилей настроек;
- Интерфейс: RS-232С и LPT;
Технические характеристики ПрофКИП Ч3-64/1М:
| Параметр | Значения |
|---|---|
| Измерительные функции | частота, период, временной интервал, отношение частот, фазовый сдвиг между сигналами, длительность импульсов, скважность импульсов, счет импульсов |
| Дисплей | 12-разрядный |
| Канал 1, канал 2 | |
| Диапазон частот | 0,03 Гц … 100 МГц |
| Диапазон периодов | 7 нс … 7000 с |
| Диапазон временных интервалов | 20 нс … 7000 с |
| Фазовый сдвиг | 0° … 360° |
| Длительность импульсов | > 20 нс (при периоде следования не более 100 с) |
| Скважность | 1% … 99% (при периоде следования не более 100 с) |
| Счет импульсов | 0 … 1 х 1012 |
| Входной импеданс | 1 МОм /45 пФ, 50 Ом |
| Канал 3 | |
| Диапазон частот | 100 МГц … 2.5 ГГц |
| Входной импеданс | 50 Ом |
| Вход | |
| Входное сопротивление | |
| Входное напряжение | до 100 МГц: 30 мВ … 1,5 В 100 МГц … 1,5 ГГц: 50 мВ … 1,5 В 1,5 ГГц … 2,5 ГГц: 30 мВ … 1 В |
| Связь по входу | открытый и закрытый (канал 1, канал 2) закрытый (канал 3) |
| Точность | |
| Точность опорного генератора | ±1 х10-7 |
| Разрешение по частоте | 9 разрядов (время счета – секунда) |
| Общие данные | |
| Питание | 110 В … 127 В ±10% /220 В … 240 В ±10%, 50 Гц ±2 Гц /60 Гц ±2 Гц |
| Габаритные размеры | 255 х 100 х 370 мм |
| Вес | 2 кг |
Комплект поставки частотомера ПрофКИП Ч3-64/1М:
| № | Наименование | Количество |
|---|---|---|
| 1 | Частотомер электронно-счетный ПрофКИП Ч3-64/1М | 1 |
| 2 | Кабель измерительный | 2 |
| 3 | Кабель RS-232 | 1 |
| 4 | CD с ПО | 1 |
| 5 | Кабель питания | 1 |
| 6 | Руководство по эксплуатации | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Нет |
| Документы и сертификаты | |
| Производитель | ПрофКИП |
| Страна производитель | Россия |
| Гарантия (мес.) | 12 |
