Описание модели: Частотомер CNT-90
Частотомер CNT-90 предназначен для выполнения прецизионных исследований характеристик электромагнитных колебаний; прибор измеряет частоту, период, фазу и длительность рабочего цикла по двум полностью независимым каналам, что позволяет получить детальные данные о сигнале. Кроме того, устройство выпускается производителем Pendulum и относится к семейству частотомеры, поэтому оно применяется в областях метрологии и поверки.

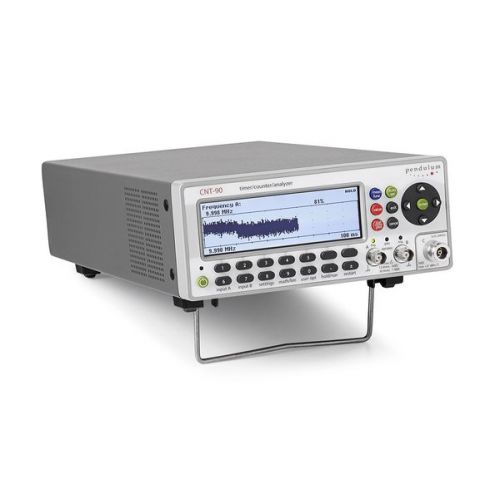

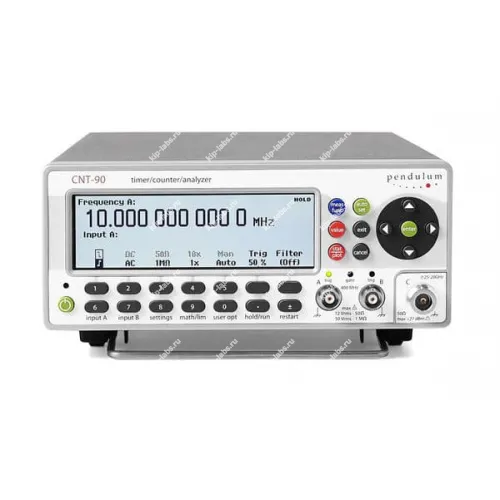

На передней панели установлен крупный графический ЖК-дисплей, а управление реализовано через клавиатуру с кнопочным джойстиком; это упрощает ввод параметров и навигацию по меню. Также прибор способен сохранять результаты измерений в память и выполнять их дальнейшую обработку, включая статистический анализ и прочие математические операции.
Дополнительно к базовой функциональности CNT-90 можно подключать внешние вычислительные устройства (ноутбуки, ПК) по встроенным интерфейсам GPIB/USB; при этом для полноценного взаимодействия требуется специализированное ПО TimeView. При необходимости способность интегрироваться в автоматизированные системы упрощает организацию сбора и архивации данных.
Преимущества
Устройство сочетает высокую точность измерений и возможность параллельной работы по двум каналам, что снижает время проведения многопараметрических испытаний и повышает информативность полученных данных. Кроме того, большой дисплей с графическим режимом облегчает визуальный контроль за процессом измерений, а сохранение профилей настроек ускоряет повторяемость процедур.
Область применения
Частотомер ориентирован на применение в метрологических лабораториях и центрах стандартизации при настройке, регулировке и калибровке высокоточного электронного оборудования. Дополнительно устройство уместно использовать в испытательных и исследовательских лабораториях, где требуется детальная временная и частотная характеристика сигналов.
Отличительные особености:
- Частотный диапазон 0,001 Гц … 400 МГц (опции до 3/ 8/ 15/ 20 ГГц)
- Высокая скорость измерений: до 250 К измерений в секунду (внутренняя память 750 К)
- Высокое разрешение: 12 разрядов по частоте при времени счёта 1 с, 100 пс при временных измерениях
- Погрешность опорного источника: 1,5*10-8 (опция)
- Интеллектуальные системы запуска от входного сигнала и обработки результатов, включая математику и статистику
- Режим анализа модуляций, в том числе ЧМ, с помощью ПО TimeView (опция)
- Внутренняя энергонезависимая память настроек прибора (17 профилей, из них 10 с защитой);
- Мультипараметрический 14-разрядный дисплей с возможностью графического представления результатов, разрешение 320х97
- Интерфейсы USB и КОП
Дополнительная комплектация частотомера CNT-90
- Опция 10*: опция высокочастотного входа С 0,1 - 3 ГГц
- Опция 13*: опция высокочастотного входа С 0,3 - 8 ГГц
- Опция 14*: опция высокочастотного входа С 0,25 - 14 ГГц
- Опция 14B*: опция высокочастотного входа С 0,25 - 20 ГГц
- Опция 19/90*: временная база термостата очень высокой стабильности; 0.06 ppm/месяц
- Опция 27: футляр для переноски
- Опция 27H: жесткий футляр для транспортировки
- Опция 29/90: Программное обеспечение TimeView под Windows
- Опция 30/90*:временная база термостата ультравысокой стабильности; 0.01 ppm/месяц
- Опция 40/90*: временная база термостата ультравысокой стабильности; 0.003 ppm/месяц
Технические характеристики частотомера CNT-90
| Параметр | Значения |
|---|---|
| Измерение частоты | по входам А,В: 0,002 Гц-300 МГц; по входу С: 0.1 - 2,7 ГГц (опция 10); 0.3 - 8 ГГц (опция 13); 0.25 - 14 ГГц (опция 14); 0.25 - 20 ГГц (опция 14B) |
| Измерение периода усредненного сигнала | по входам А,B: 3,3 нс - 500 с по входу С: 330 пс – 10 нс (опция 10) по входу С: 125 пс – 3,3 нс (опция 13) по входу С: 72 пс – 5 нс (опция 14) по входу С: 50 пс – 5 нс (опция 14В) с разрешение 12 цифр |
| Измерение периода одиночного сигнала по входам А,B | 3,3 нс - 1000 с, разрешение 100 пс |
| Измерение периода Back-to-back по входам А,B (CNT-91) | 4 мс - 500 с, разрешение 50 пс RMS |
| Измерение временного интервала А-А,А-В,В-А,В-В | -5 нс - +106 с (обычный расчет) -106 с - +106 с (интеллектуальный расчет) Разрешение: 100/50 пс минимальная ширина импульса: 1,6 нс Интеллектуальный расчет: интервал времени для определения знака (А перед В или А после В) |
| Определение положительной/отрицательной ширины импульса по входам А,В | 2,3 нс - 106 с |
| Фаза выхода А относительно В и выхода В относительно А | -180 - +360° , частота до 160 МГц разрешение: одиночный цикл 0,001°-10 кГц, уменьшение до 1°>10 МГц усреднением можно добиться улучшения разрешения |
| Суммирование по входам А,В | А, В, А+В, А-В, А/В |
| Входы А и В | |
| Соединение | DC (DC-300 МГц) или AC (10 Гц-300 МГц) |
| Импеданс | 1 МОм/20 пФ или 50 Ом |
| Максимальная межканальная разность задержки | 500 пс |
| Чувствительность | DC-100 МГц: 10 мВ (RMS); 100-200 МГц: 30 мВ (RMS); 200-300 МГц: 40 мВ (RMS). |
| Ослабление | х1, х10 |
| Автоматический режим гистерезиса | время: минимальный период гистерезиса (коррекция на гистерезис) частота: 1/3 амплитуды входного сигнала |
| Аналоговый шумовой фильтр | Номинал 100 кГц, RC-типа |
| Цифровой низкочастотный фильтр | Переменная частота среза 1 Гц – 50 МГц |
| Максимальное допустимое напряжение | 1 МОм: 350 В (DC+ACpk) – 440 Гц с уменьшением до 12 В RMS при 1 МГц 50 Ом: 12 В RMS тип разъема: BNC |
| Вход С (опция 10) | |
| Диапазон входных напряжений | 20 мВ – 12 В RMS, 0,1 ГГц-0,3 ГГц; 10 мВ – 12 В RMS, 0,3 ГГц-2,5 ГГц; 20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц 40 мВ – 12 В RMS, 2,7 ГГц-3 ГГц 20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц |
| Импеданс | 50 Ом номинал |
| Максимальное допустимое напряжение | 12 В RMS, защита с помощью PIN диодов |
| Тип разъема | N-тип, розетка |
| Вход С (опция 13) | |
| Диапазон входных напряжений | 40 мВ – 7 В RMS, 0,2 ГГц-0,3 ГГц; 20 мВ – 7 В RMS, 0,3 ГГц-0,5 ГГц; 10 мВ – 7 В RMS, 0,5 ГГц-3,0 ГГц; 20 мВ – 7 В RMS, 3,0 ГГц-4,5 ГГц 40 мВ – 7 В RMS, 4,5 ГГц-6,0 ГГц 80 мВ – 7 В RMS, 6,0 ГГц-8,0 ГГц |
| Импеданс | 50 Ом |
| Максимальное допустимое напряжение | 7 В RMS |
| Тип разъема | N-тип, розетка |
| Вход С (опция 14 и 14B) | |
| Диапазон входных напряжений | 20 мВ – 7 В RMS, 0,25 ГГц-0,5 ГГц; 10 мВ – 7 В RMS, 0,5 ГГц-14 ГГц; 10 мВ – 7 В RMS, 14 ГГц-18 ГГц (опция 14); 20 мВ – 7 В RMS, 18 ГГц-20 ГГц (опция 14B) |
| Импеданс | 50 Ом |
| Максимальное допустимое напряжение | 7 В RMS |
| Тип разъема | N-тип, розетка |

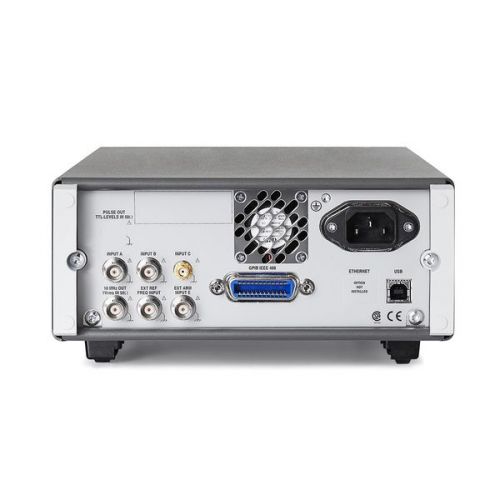

| Входы и выходы на задней панели | |
| Опорный входной сигнал | 1, 5, 10 МГц, 0,1-5 В RMS, импеданс>1 кОм |
| Опорный выходной сигнал | 10 МГц, >1 В RMS для 50 Ом |
| Вход блокировки | Блокировка всех функций измерений импеданс: примерно 1 кОм, диапазон частот: DC-80 МГц |
| Выход пульсаций | Программируется через интерфейсную шину GPIB/USB период и ширина пульсаций: 20 нс-2 с, разрешением 10 нс; выход: TTL-уровень в 50 Ом |
| Измерительные входы задней панели (А,В или С) | Значение импеданса: 1МОм/50пф или 50 Ом; тип соединения: N-тип, розетка для входа C, BNC для всех остальных входов/ выходов |
| Удержание срабатывания | Диапазон задержки 20 нс-2 с разрешением 10 нс |
| Статистические вычисления | |
| Функции | Максимум, минимум, среднее значение, девиация Алана и стандартная, MAX-MIN |
| Режим выборки | 2 - 2x109 выборок |
| Определение пределов | Значение OFF или Capture, верхний/нижний предел, в пределах/за пределами диапазона |
| Диапазон периода измерений | 2 мкс – 1000 с |
| Математические функции | (К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо) |
| Другие функции | |
| Период измерения | 20 нс – 1000 с для частоты, выброса и среднего значения за период; одиночный цикл для других функций измерения |
| Опорная временная база | Внутренняя/внешняя/автоматическая |
| Удержание показаний | Фиксирует результат измерения, пока не запущено новое измерение |
| Установка | 20 полных наборов установок частотомера могут быть сохранены и восстановлены из внутренней энергонезависимой памяти. 10 ячеек памяти могут быть защищены от записи |
| Вспомогательное меню | Предоставляет доступ к дополнительным функциям |
| Дисплей | 14-разрядный ЖК-дисплей с подсветкой 320х97 пикселей |
| Интерфейс GPIB/USB | |
| Максимальная скорость измерения через универсальную интерфейсную шину GPIB | 2000 показаний в секунду; во внутреннюю память: 250K показаний/с |
| Размер внутренней памяти | До 750K/3500K (CNT-91) показаний |
| USB | Версия 2.0, 12 Мб/с |
| Рабочая температура | От 0 до +50 °С |
| Надёжность | Средняя наработка на отказ 30000 часов |
| Параметры сети (при 25 °С) | AC 90-265В RMS, 45-440 Гц, (<40Вт) |
| Размеры | 210х90х395 мм |
| Вес | 2,7 кг |
Комплектация частотомера CNT-90
| Наименование | Количество |
|---|---|
| Прибор | 1 |
| Сетевой шнур | 1 |
| Руководство пользователя на CD | 1 |
| Руководство по программированию | 1 |
| Сертификат о калибровке | 1 |
| Характеристики | |
| Внесен в госреестр СИ | Да |
| Документы и сертификаты | |
| Номер в госреестре СИ | 70888-18 |
| Производитель | PENDULUM |
| Страна производитель | Польша |
| Гарантия (мес.) | 36 |
