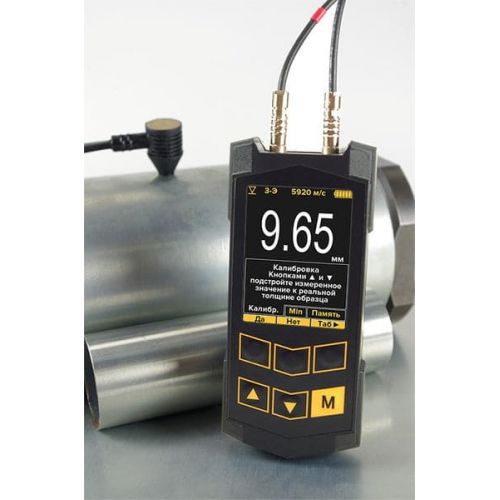

Ультразвуковой толщиномер Булат 3 (П112-10-6/2-А-01)

Назначение и принцип: Ультразвуковой толщиномер Булат 3 (П112-10-6/2-А-01)

Ультразвуковой толщиномер Булат 3 (П112-10-6/2-А-01) используют для неразрушающего определения толщины металлоконструкций, включая элементы с защитными покрытиями; при этом устройство формирует ультразвуковые импульсы и анализирует принятые эхо‑сигналы для расчёта толщины. Производитель - Константа.

Сбор и первичную обработку сигналов выполняет информационный модуль, подключаемый к двум преобразователям. Один из преобразователей предназначен для контроля металлических изделий под покрытием. Прибор отнесён к классу толщиномеров.

Функциональные опции

Аппарат сохраняет результаты измерений и передаёт их на персональный компьютер, что даёт возможность последующей обработки с применением специализированного программного обеспечения. При калибровке допускается автоматическая юстировка, а интерфейс обмена данными реализован через USB; при эксплуатации уместна дискретность показаний.

• поддержка двух подключаемых преобразователей;
• возможность подключения дополнительных преобразователей (по заказу);
• регистрация и хранение измерений с последующим экспортом на ПК;
• автономная работа от встроенного источника питания;
• юстировка по образцу для подтверждения поверки.

Сферы использования

При эксплуатации устройство применяют в металлургии, судостроении и сервисных службах для контроля износа и коррозии металлических деталей, что позволяет оперативно реагировать на утончение стенок. На практике прибор используют там, где требуется оперативное измерение толщины элементов под слоями покрытия.

Комплектация поставки:

• блок обработки информации с двумя преобразователями, один из которых специализированный для контроля металлических изделий под покрытием;
• дополнительные преобразователи (по заказу);
• руководство по эксплуатации с методикой поверки;
• кабель связи с компьютером (USB - mini-USB);
• программа обработки информации для компьютера;
• зарядное устройство;
• юстировочный образец (6 мм);
• кейс.

Описание ултразвукового толщиномера Булат 3 (П112-10-6/2-А-01):

Измерение толщины стенок металлических и неметаллических изделий специального и общего назначения (в том числе под защитными покрытиями толщиной до 2 мм) в диапазоне толщин 0,25–300 мм с использованием совмещенных и раздельно-совмещенных преобразователей, обеспечивающих высокую достоверность результатов в лабораторных, цеховых и полевых условиях.

Возможность измерения толщины металла без снятия защитного покрытия позволяет существенно сократить затраты времени на проведение контроля за счет исключения операции по зачистке контрольных точек.

Проводится с использованием 2-х методов – метода Э-Э-Э (результат измерения вычисляется по времени между соседними отражениями) и метода З-Э-П (результат измерения вычисляется по разности между общим временем прохождения ультразвука через покрытие и металл, и временем пробега через покрытие). Данный метод позволяет измерять и толщину покрытия. Наличие нескольких методов проведения измерени

Отличительные особенности Булат 3:

• возможность измерения толщины стенок металлических изделий под диэлектрическими покрытиями (в режимах ЭХО– ЭХО и ЗОНД–ЭХО–ПОКРЫТИЕ);
• возможность измерения толщины покрытия (в режиме ЗОНД–ЭХО–ПОКРЫТИЕ);
• автоматическая программно-аппаратная установка нуля преобразователей;

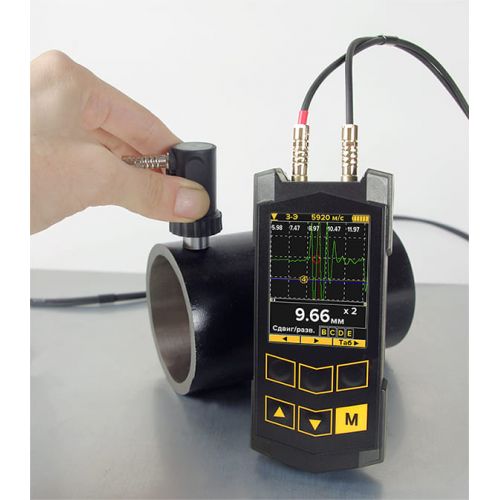

• озможность графического отображения ЭХО-сигнала в режиме А-скан;
• наличие функции В-скана;
• возможность запоминания результатов измерения, а также графиков А- и В-сканов в памяти прибора с возможностью последующего просмотра и передачи их в компьютер для хранения, статистической обработки и составления протоколов обследования объектов;
• автоматическое опознавание раздельно-совмещенных преобразователей со встроенной памятью;
• использование нескольких режимов измерения, обеспечивающих высокую достоверность результатов и подавление влияния мешающих параметров в температурном диапазоне от –30 до +50 °C;
• широкая номенклатура совмещенных и раздельно-совмещенных малоистираемых преобразователей;
• наличие преобразователей для измерения толщины нагретых изделий (температура до 480 °C);

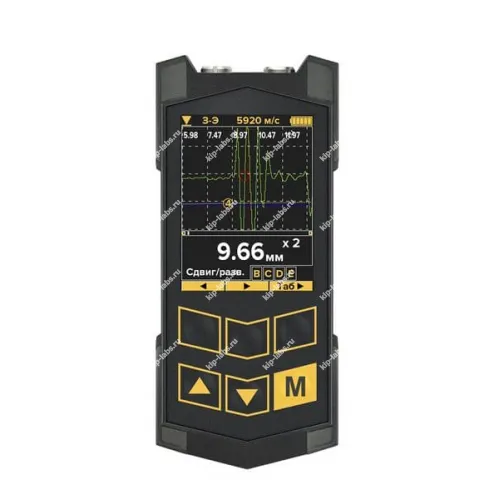

• цветной высококонтрастный графический дисплей TFT 2,4”, 320 x 240 пикселей;
• габариты, форма и эргономика блока обработки информации, обеспечивающие удобство удержания и считывания информации, а также возможность работы с клавиатурой одной рукой (правой или левой) при измерениях;
• возможность самостоятельного обновления программного обеспечения по интерфейсу USB;
• возможность подключения (с автоматической подстройкой) преобразователей сторонних производителей.
