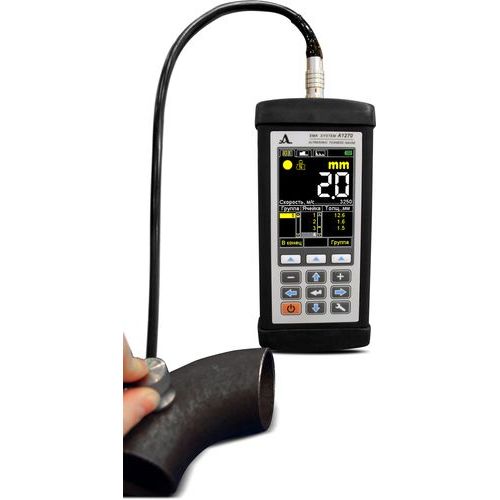

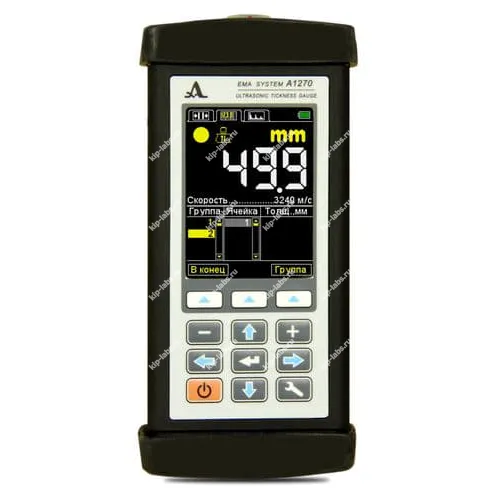

Толщиномер электромагнитно-акустический А1270

Описание электронно-акустического толщиномера А1270 с технологией импульсного подмагничивания в базовой комплектации:

Обновленный ЭМА толщиномер А1270 с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.

Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.

Со схемой традиционного ЭМА преобразователя и ЭМА преобразователя с импульсным электромагнитом вы можете ознакомиться, открыв приложенный документ.

Назначение А1270:

• Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости;
• Оценка степени анизотропии материала;
• Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности;
• Толщиномертия листового проката.

Отличительные особенности толщиномера А1270:

• Диапазон измеряемых толщин от 0,8 до 100 мм;
• Быстрый доступ к функциям управления;
• Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца;
• Автоматическое определение скорости ультразвука на объекте известной толщины;
• Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения;
• Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов;
• Большой информативный цветной TFT дисплей;
• Возможность смены ориентации изображения при повороте прибора на 90 градусов;
• Управление яркостью подсветки прибора;
• Встроенный литиевый аккумулятор;
• Индикатор уровня заряда аккумулятора;
• Время непрерывной работы 9 ч;
• Звуковая, цветовая и виброиндикация;
• Дискретность индикации измерений толщины 0,01 или 0,1 мм;
• Передача данных на ПК через USB;
• Программное обеспечение для приема данных из прибора и сохранения их на ПК;
• Специализированный чехол – планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли.

Функциональные возможности А1270:

• Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле;
• Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита;
• Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника;
• Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости;
• Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия;
• Сканирование объекта контроля;
• Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке;
• Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм);
• Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала;
• Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора.

Технические характеристики А1270:

Базовый комплект поставки А1270:
