Устройство обогрева УОПЗ-1 пробоотборных зондов моделей ПЗ ВЗ "Атмосфера" и ПЗ ОП "Атмосфера-У"

Устройство обогрева УОПЗ-1 пробоотборных зондов «Атмосфера»

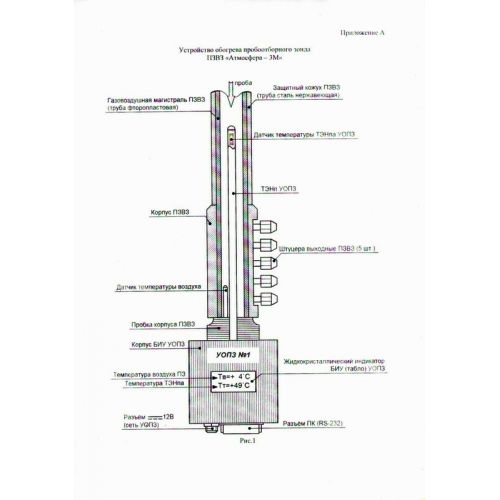

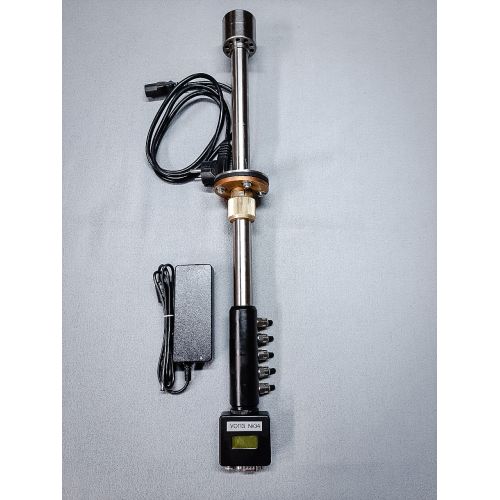

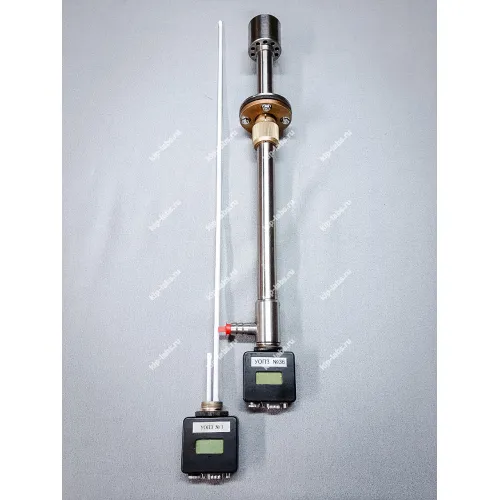

УОПЗ-1 — теплоэлектронагревательный блок для поддержания работоспособности пробоотборных зондов ПЗ ВЗ «Атмосфера» и ПЗ ОП «Атмосфера-У» в условиях отрицательных температур. Устройство конструктивно объединено с зондом, образуя единый пробоотборный узел с расширенными функциональными возможностями. Область применения охватывает стационарные посты и передвижные лаборатории контроля загрязнения атмосферы (КЗА).

УОПЗ-1 решает задачу корректного отбора атмосферного воздуха на газовые примеси и взвешенные вещества (пыль) при морозах до −50 °С: температура воздуха внутри зондового канала удерживается в пределах ≤ +5 °С, что исключает структурные изменения пробы при транспортировке к приборам газоаналитического комплекса. Как элемент вспомогательного оборудования для отбора проб, УОПЗ-1 выпускается производителем Экотехсервис и входит в линейку оборудования для пробоподготовки.

Преимущества

• Инертный материал канала. ТЭНп и корпус зонда изготовлены из фторопласта Ф-4Д — химически стойкого полимера, который не вступает в реакцию с компонентами пробы на протяжении всего срока эксплуатации и не искажает её состав.
• Автоматическое управление нагревом. Встроенный регулятор самостоятельно активирует ТЭНп только при необходимости: при наружной температуре выше +5 °С нагрев не включается, демонтаж устройства из зонда при этом не требуется.
• Мониторинг температурных режимов в реальном времени. Параметры отображаются на ЖК-дисплее блока индикации и управления (БИУ) и передаются на ПК автоматических станций КЗА через разъём RS-232 в течение 5–6 секунд после подключения с последующей отправкой в центр управления и обработки информации.
• Гибкость по источнику питания. Устройство функционирует от сети переменного тока 220 В / 50 Гц, от бензо/дизель-генератора через адаптер 220 В/12 В, а также от аккумуляторного блока типа АБПА на 12 В — что обеспечивает автономную работу в полевых условиях.
• Широкий диапазон рабочих температур. Прибор сохраняет работоспособность при наружном воздухе от −50 °С до +5 °С с расходом пробы 20–40 дм³/мин, покрывая весь спектр климатических условий эксплуатации постов КЗА.
• Отсутствие требований к метрологическому обеспечению. УОПЗ-1 не является средством измерения, не подлежит поверке или калибровке и не требует обязательной сертификации — это снижает эксплуатационные затраты и упрощает ввод в работу.

Технические характеристики

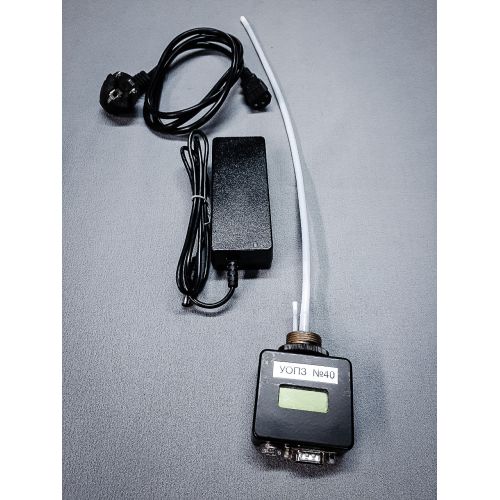

Комплектация

• источник питания (сетевой адаптер) напряжением 220В/ 12В, рабочее напряжение 12В±10% постоянного тока, потребляемая мощность 30Вт, потребляемый ток ~2,5 А
• кабель питания (сетевой шнур)
• паспорт (описание)
• Экспертное заключение ФГБУ «ГГО» от 10.02.2015 г № 181/25
