Коллектор сброса отработанного воздуха – КСОВ

Коллектор сброса отработанного воздуха КСОВ

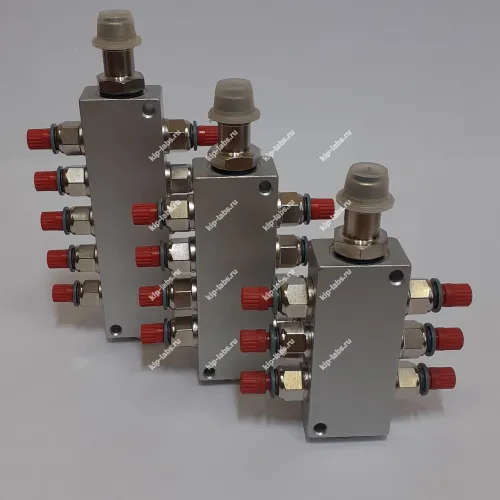

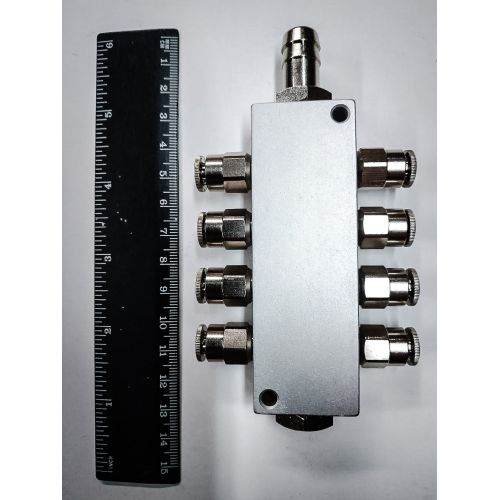

КСОВ — устройство для организованного удаления отработанных газовых проб от газоаналитического оборудования. Корпус прямоугольного сечения изготовлен из алюминиевого сплава Д16Т: боковые отверстия симметрично расположены с двух сторон напротив друг друга и оснащаются фитингами подключения, торцевые — предназначены для входного штуцера и заглушки, заменяемой при необходимости на дополнительный фитинг или штуцер. Базовые исполнения включают от 6 до 10 каналов, часть которых допускается держать в резерве с установкой специальных заглушек.

Коллектор востребован в составе стационарных постов и передвижных лабораторий контроля загрязнения атмосферы (КЗА): он собирает отходящие потоки от всех подключённых газоанализаторов и направляет их через выходной штуцер за пределы внутренних помещений. Как элемент вспомогательного оборудования для отбора проб, КСОВ также используется при калибровке газоанализаторов с ПГС-баллонами — для соблюдения правил техники безопасности при контроле содержания вредных веществ в анализируемом воздухе.

Преимущества

• Алюминиевый сплав Д16Т — материал корпуса обеспечивает малую массу (до 0,3 кг) при достаточной механической прочности, что упрощает монтаж и транспортировку в условиях передвижных лабораторий.
• Симметричная компоновка каналов — боковые отверстия расположены попарно напротив друг друга, что упрощает разводку коммуникационных линий и сокращает длину соединительных магистралей внутри поста.
• Гибкость конфигурации — заглушка на торцевом отверстии заменяется на дополнительный фитинг или штуцер, позволяя адаптировать коллектор под разные схемы пробоотбора без замены всего устройства.
• Резервирование каналов — незадействованные каналы перекрываются заглушками по наружному или внутреннему диаметру фитинга, что сохраняет возможность расширения схемы в дальнейшем.
• Совместимость с типовым оборудованием КЗА — расход по каждому каналу составляет ~1 л/мин., суммарный расход равен числу активных каналов, что соответствует характеристикам газоанализаторов, применяемых в постах наблюдения.
• Разработан при участии ФГБУ «ГГО» — специалисты отдела мониторинга и исследований химического состава атмосферы (ОМИХСА) участвовали в проектировании, что подтверждает соответствие прибора реальным задачам атмосферного мониторинга.

Применение

КСОВ применяется при отборе проб атмосферного воздуха санитарно-защитных и жилых зон с пробоотборными устройствами серии ПЗ ВЗ «Атмосфера-4М». Устройство подходит для всех типов постов наблюдения и передвижных лабораторий КЗА, входящих в состав оборудования для пробоподготовки. Производитель Экотехсервис поставляет коллектор как в штатных исполнениях, так и в конфигурациях под конкретные схемы пробоотбора.

Технические характеристики

Основные параметры КСОВ в исполнении на 10 каналов:
