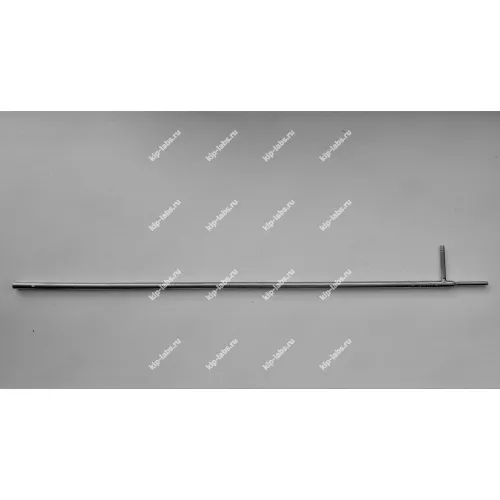

Трубка напорная пневмометрическая АНКОН, модификация ПИТО цилиндрическая

Трубка напорная пневмометрическая АНКОН, модификация ПИТО цилиндрическая

Трубка напорная пневмометрическая модификации ПИТО цилиндрическая применяется для измерительных задач, связанных с определением скорости газовоздушного потока по динамическому давлению. Изделие рассчитано на установку в составе измерительных схем и аэродинамических установок, где требуется стабильный отбор давления и воспроизводимость результатов. В линейке оборудование для пробоподготовки данная модель относится к группе пневмометрические и пылезаборные трубки и выпускается производителем АНКОН.

Цилиндрическое исполнение удобно для интеграции в каналы и газоходы при соблюдении требований к монтажу и ориентации в потоке. Модификация рассчитана на работу в широком температурном диапазоне и допускает применение при запыленности в пределах заданных условий эксплуатации.

При подборе рекомендуется учитывать диапазон измерений скорости, значения коэффициента преобразования динамического давления и допустимую погрешность определения коэффициента Кт для соответствия режимам конкретной установки.

Преимущества

• Диапазон измерений скорости газовоздушного потока: от 4 до 45 м/с.
• Температура газовоздушного потока: от -40 до +600 °С.
• Запыленность газовоздушного потока: не более 10 г/м3.
• Длина трубки: от 0,3 до 5 м; возможно разборное исполнение.

Применение

Используется в измерительных схемах и установках для контроля скорости газовоздушного потока по динамическому давлению.

Технические характеристики

• Диапазон измерений скорости газовоздушного потока: от 4 до 45 м/с.
• Средний коэффициент преобразования динамического давления, Кт: от 0,35 до 0,55.
• Пределы допускаемой относительной погрешности определения коэффициента Кт: ±5 %.
• Температура газовоздушного потока: от -40 до +600 °С.
• Запыленность газовоздушного потока: не более 10 г/м3.
• Длина трубки: от 0,3 до 5 м; возможно разборное исполнение.
