Термогигрометр ДВ2ТСМ-5Т-АК

Назначение и принцип: Термогигрометр ДВ2ТСМ-5Т-АК

Измерительный преобразователь ДВ2ТСМ-5Т-АК располагает измерительным блоком и выносным зондом на гибком кабеле длиной 0,5...1.5 м с подогревом для сенсора влажности, при этом для регистрации температуры применяется отдельный выносной платиновый термопреобразователь сопротивления. Разработчиком изделия является Микрофор НПК, а устройство относится к классу термогигрометры.

Для определения относительной влажности применяется сорбционно-емкостный сенсор. Температурные параметры при этом фиксируются платиновыми термопреобразователями сопротивления.

Сенсор влажности защищён пористым колпачком из фторопласта, что ограничивает попадание пыли и аэрозолей и одновременно способствует стабилизации температурного режима датчика.

Датчик влажности интегрирован с платиновым термопреобразователем сопротивления, который измеряет локальную температуру сенсора. При повышении влажности контроллер увеличивает измерительный ток через этот платиновый элемент, что вызывает нагрев сенсора; тем самым относительная влажность в точке измерения не превышает 80-85% и снижается риск дрейфа характеристик при длительном воздействии высокой влажности.

Температура окружающего воздуха определяется отдельным выносным платиновым термопреобразователем сопротивления. На основе показаний температуры сенсора и измеренной относительной влажности микроконтроллер рассчитывает парциальное давление водяного пара, а затем, опираясь на известные значения парциального давления и температуры анализируемого воздуха, вычисляет относительную влажность.

В работе возможна дискретность измерений и опциональная интеграция с внешними системами передачи данных; такие параметры удобны при подключении прибора к комплексам автоматизации.

Функциональные опции

Подогрев выносного сенсора и использование пористого фторопластового колпачка уменьшают влияние пыли и конденсата, что позволяет сохранить стабильность показаний в агрессивных средах. На практике это повышает надёжность измерений в условиях высокой влажности.

Совмещение емкостного сенсора с платиновым термопреобразователем и алгоритмом управления током обеспечивает поддержание температуры сенсора на уровнях, при которых относительная влажность в точке измерения ограничена 80–85%, при этом минимизируется дрейф характеристик при длительной эксплуатации.

Отдельный выносной платиновый датчик температуры даёт точные температурные данные для вычисления парциального давления водяного пара и последующего определения относительной влажности воздуха, что удобно при аттестации климатических камер и лабораторных исследований.

Сферы использования

• контроль влажности в климатических термокамерах;
• аттестация климатических термокамер;
• контроль влажности при сушке древесины, керамики, кирпича;
• метеорологические измерения;
• контроль влажности в теплицах, оранжереях, овощехранилищах, на грибных фермах;
• контроль влажности в неотапливаемых складах, и т.д.

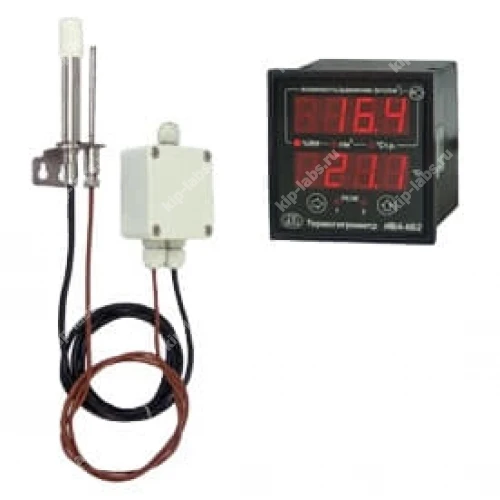

Комплектация термогигрометра ДВ2ТСМ-5Т-АК

• Блок индикации ИВА-6Б2-К
• Измерительный преобразователь влажности и температуры ДВ2ТСМ-5Т5П-АК для длительной работы в условиях повышенной влажности (более 90%RH)
• Соединительный кабель, длина 4 м
• Соединительный кабель, длина 4 м
• Руководство по эксплуатации
• Упаковка

Технические характеристики термогигрометра ДВ2ТСМ-5Т-АК
