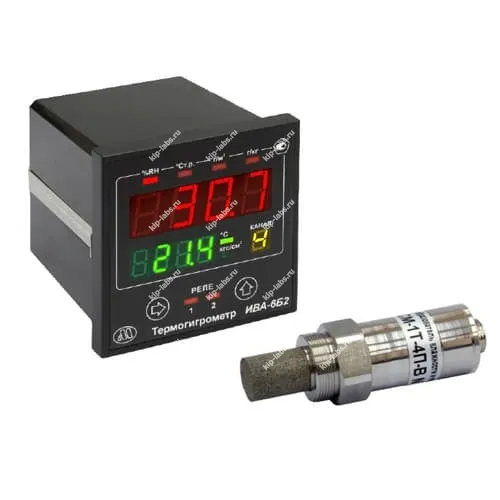

Термогигрометр ИВА-6Б2 с ДВ2ТСМ-1Т-4П-В

Назначение и принцип: Термогигрометр ИВА-6Б2 с ДВ2ТСМ-1Т-4П-В

Прибор ИВА-6Б2 предназначен для контроля относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, а также в открытой атмосфере; при этом он позволяет определять влагосодержание неагрессивных технологических газов. На практике данные решения применяют совместно с изделиями Микрофор НПК и другими приборами из группы термогигрометры, что облегчает интеграцию в существующие системы.

В базовой поставке обычно находится один измерительный преобразователь ДВ2ТСМ-1Т-1П-Б/080; при эксплуатации это обеспечивает готовность прибора к первому запуску и сокращает время монтажа, что позволяет быстрее начать измерения.

Функциональные опции

Прибор состоит из блока индикации и сменных измерительных преобразователей типа ДВ2ТСМ; устройство выполнено так, что датчики и индикатор работают совместно, что упрощает обслуживание и замену частей.

На светодиодном дисплее одновременно отображаются текущие показатели температуры и влажности, при этом показания могут быть представлены в разных форматах: относительная влажность (%), массовая концентрация влаги (г/м 3) и точка росы/инея (?С).

Измерительные преобразователи подключаются параллельно по двухпроводному кабелю через интерфейс mForLAN с протоколом ModBus, и длина линии связи может достигать 300м; блок индикации допускает подключение до 4-х измерительных каналов, каждый из которых может иметь собственный ДВ2ТСМ, что позволяет масштабировать систему под задачу.

В составе прибора предусмотрены два релейных выхода (5А, ~220В) с программируемыми порогами срабатывания; при наличии нескольких каналов настройка реле может быть произведена на работу по одному из каналов или по комбинации каналов, что расширяет возможности управления исполнительными механизмами.

Дополнительно возможна установка двух гальванически развязанных токовых выходов (0-5 или 4-20 мА) или цифрового интерфейса (RS232 или RS485) с обменом по MODBUS; нейтрально отмечаем, что дискретность выходных сигналов и поддержка RS-232/RS-485 делают систему удобной для интеграции в удалённые сети сбора данных.

Сферы использования

• контроль параметров в системах безопасности атомных электростанций;
• контроль и управление оборудованием для осушки воздуха и технологических газов;
• измерение влажности в элегазе, используемом в электротехническом оборудовании;
• контроль влажности газа перед подачей в озонатор;
• определение влажности защитной атмосферы в металлургическом производстве;
• мониторинг влажности в герметичных объемах при проведении осушки.

При калибровке и техническом обслуживании удобна модульная конструкция, что позволяет быстро заменять преобразователи без длительной остановки системы.

Обозначение измерительного преобразователя влажности и температуры:

1. Торговая марка преобразователя.
2. Исполнение по рабочему диапазону температур (1Т, 2Т, 3Т и 4Т).
3. Исполнение по допустимой основной абсолютной погрешности измерения относительной влажности (1П, 2П и 3П).
4. Конструктивное исполнение (А, Б, В или ГМ).
5. Тип защитного колпачка:
   • II - ажурный из нержавеющей стали с пористым колпачком из фторопласта (поры около 1 мкм);
   • III - пористый из спеченной нержавеющей стали (поры около 25 мкм).
   • Длина соединительного кабеля, м.

   Комплектация термогигрометра:

   • Блок индикации ИВА-6Б2
   • Измерительный преобразователь влажности и температуры ДВ2ТСМ-1Т-4П
   • Соединительный кабель, длина 4 м
   • Руководство по эксплуатации
   • Упаковка

Технические характеристики термогигрометра ИВА-6Б2 с ДВ2ТСМ-1Т-4П-В
