Шумомер-виброметр, анализатор спектра ОКТАФОН-110А DIN

Назначение и принцип: Шумомер-виброметр, анализатор спектра ОКТАФОН-110А DIN

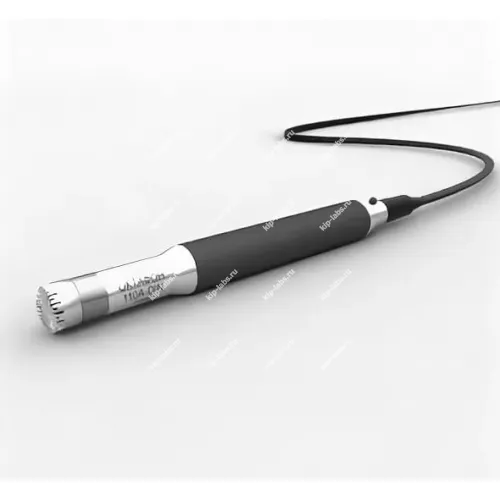

Цифровой преобразователь ОКТАФОН-110А-DIN, разработанный Октава-ЭлектронДизайн, представляет собой полнофункциональный шумомер-анализатор, при этом прибор выполнен без встроенного индикатора и рассчитан на монтаж в корпус стандартного микрофонного предусилителя.

Снятые преобразователем цифровые значения передаются на выход в формате, пригодном для отображения на экранах индикаторных блоков семейств ЭКОФИЗИКА и ЭКОТЕРМИНАЛ. Для интеграции в локальные и компьютерные системы применяют адаптеры телеметрии ЭКО-DIN-DOUT и ЭКО-DINx2, а также оборудование из группы многофункциональные приборы. При эксплуатации допустима дискретность цифрового выхода, и уместна передача данных по стандартным интерфейсам для дальнейшей обработки.

Функциональные опции

При эксплуатации прибор выполняет измерение уровней звука и анализ спектров со цифровой выдачей данных, что позволяет вводить его в состав дисплейных модулей и компьютерных комплексов.

• Измерение уровней звука по первому классу точности
• Выдача данных в цифровом формате для работы с индикаторами и телеметрическими адаптерами
• Возможность передачи результатов измерений на ПК посредством адаптеров
• Интеграция в приборные стойки и системы мониторинга благодаря форм-фактору микрофонного предусилителя

Сферы использования

На практике прибор применяют для контроля акустической обстановки и измерений спектров в лабораторных исследованиях. При эксплуатации его также используют в системах промышленного мониторинга, экологического контроля и метрологического сопровождения.

Технические характеристики цифрового преобразователя ОКТАФОН-110А DIN:

Технические характеристики в качестве шумомера в режиме ЭКОЗВУК-DIN

• Класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
• Частотные характеристики А, AU, C, Z
• Временные характеристики: S, F, I, Пик, Leq, LE
• Диапазон измерений уровней звука (для микрофона 50 мВ/Па, 18 пФ): 39 - 139 дБА

Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN

• Октавные фильтры 31,5 Гц ... 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
• Третьоктавные фильтры: 25 Гц ... 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
• Линейный диапазон: не менее 100 дБ

Технические характеристики в качестве узкополосного анализатора в режиме Микровольтметр-DIN

• Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц
• Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц
• Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц
• Пределы погрешности определения среднеквадратичного значения: не более 1,5% (в диапазоне 50 Гц – 45000 Гц); в диапазоне 30 Гц – 50 Гц - не более 5%

Параметры БПФ

• Количество точек в окне анализа: 1024
• Объем выборки (в зависимости от диапазона анализа): от 375 до 96000
• Количество усреднений (в зависимости от диапазона анализа): от 1 до 256
• Количество линий БПФ, выводимых на индикатор: 200
• Величина перекрытия окон БПФ: 87%
• Диапазон ZOOM: от 4 до 32
• Усреднение: линейное, линейное с накоплением
• Временное окно: модифицированное Flap-Top (ISO 18431)

Комплект поставки цифрового преобразователя ОКТАФОН-110А DIN:

1. Цифровой преобразователь ОКТАФОН-110А-DIN
2. Руководство по эксплуатации
3. Паспорт
4. Свидетельство и поверке
