Шумомер-виброметр, анализатор спектра ОКТАФОН-110М

Описание модели: Шумомер-виброметр, анализатор спектра ОКТАФОН-110М

Комплект ОКТАФОН-110М применяется для развёртывания стационарных пунктов контроля шумовой обстановки; он рассчитан на непрерывные длительные измерения уровней звука и звукового давления, при этом данные могут передаваться через интернет на удалённый сервер мониторинга.

Поставляется производителем Октава-ЭлектронДизайн, и комплект также может использоваться в составе решений категории многофункциональные приборы. При необходимости возможна интеграция с внешними системами сбора и передачи данных.

Преимущества

Набор функций ориентирован на долговременный мониторинг и спектральный анализ, что позволяет получать подробную картину акустической ситуации в реальном времени.

• Организация постоянных пунктов контроля шума.
• Возможность передачи данных на удалённый сервер мониторинга.
• Поддержка октавного и третьоктавного анализа спектра.
• Режим узкополосного измерителя с выбором ширины селективной полосы.
• Встроенные БПФ-параметры для детального спектрального анализа.

Область применения

ОКТАФОН-110М используется для экологического и промышленного мониторинга шумового фона, в том числе для контроля в городской среде и на производственных площадках. Кроме того, комплект годится для длительного наблюдения уровня звука в постоянных пунктах контроля.

При необходимости уместно применять опции для дискретного режима работы и средств самокалибровки в составе комплексных систем мониторинга.

Технические характеристики ОКТАФОН-110М:

Технические характеристики в качестве шумомера в режиме ЭКОЗВУК-DIN

• Класс 1 по ГОСТ 17187-2010 (МЭК 61672-1)
• Частотные характеристики А, AU, C, Z
• Временные характеристики: S, F, I, Пик, Leq, LE
• Диапазон измерений уровней звука (для микрофона 50 мВ/Па, 18 пФ): 39 - 139 дБА

Технические характеристики в качестве анализатора спектра в режиме ЭКОЗВУК-DIN

• Октавные фильтры 31,5 Гц ... 16000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
• Третьоктавные фильтры: 25 Гц ... 25000 Гц, класс 1 по ГОСТ Р 8.714-2010 (МЭК 61260)
• Линейный диапазон: не менее 100 дБ

Технические характеристики в качестве узкополосного анализатора в режиме Микровольтметр-DIN

• Ширина селективной полосы BW (по уровню -3 дБ): выбирается вручную из набора: 1; 1,5; 2,2; 3,3; 4,7; 6,8; 10; 15; 22; 33; 47; 68; 100 Гц
• Одновременно измеряются значения в 5 соседних полосах, центральные частоты которых отличаются на величину 2·BW Гц
• Автоматическая подстройка центральной частоты фильтра: в пределах ±BW/2 Гц
• Пределы погрешности определения среднеквадратичного значения: не более 1,5% (в диапазоне 50 Гц – 45000 Гц); в диапазоне 30 Гц – 50 Гц - не более 5%

Параметры БПФ

• Количество точек в окне анализа: 1024
• Объем выборки (в зависимости от диапазона анализа): от 375 до 96000
• Количество усреднений (в зависимости от диапазона анализа): от 1 до 256
• Количество линий БПФ, выводимых на индикатор: 200
• Величина перекрытия окон БПФ: 87%
• Диапазон ZOOM: от 4 до 32
• Усреднение: линейное, линейное с накоплением
• Временное окно: модифицированное Flap-Top (ISO 18431)

Комплект поставки шумомера-виброметра ОКТАФОН-110М:

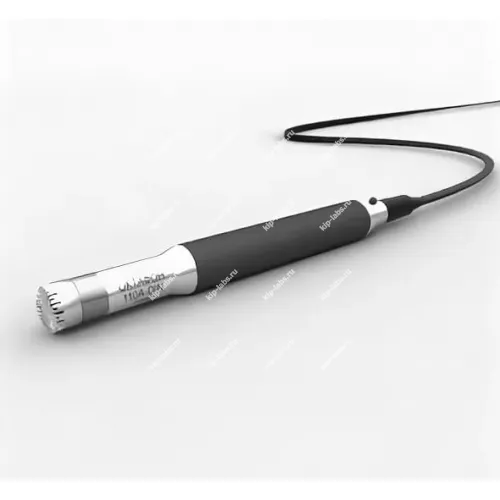

1. Октафон-110А-DIN. Цифровой акустический преобразователь в комплекте с микрофоном (50 мВ/Па) - 3 шт.
2. EPS-ETH-04 Комплект погодозащищенный для цифрового преобразователя ОКТАФОН-110А-DIN с выходом ETHERNET (зашитный кожух, преобразователь интерфейса) - 3 шт.
3. WS009-F Ветрозащита для всепогодных микрофонов - 6 шт.
4. POW-ETH-05. Блок PoE-инжекторов для подключения в сеть до 4 цифровых преобразователей DIN-ETHERNET - 1 шт.
5. Акустический калибратор АК-1000
6. Портативный измерительно-индикаторный блок Экотерминал
7. Абонентское обслуживание по хранению и предоставлению доступа к данным измерения в сети интернет
