Описание модели: Психрометр М-34 М (электрический)

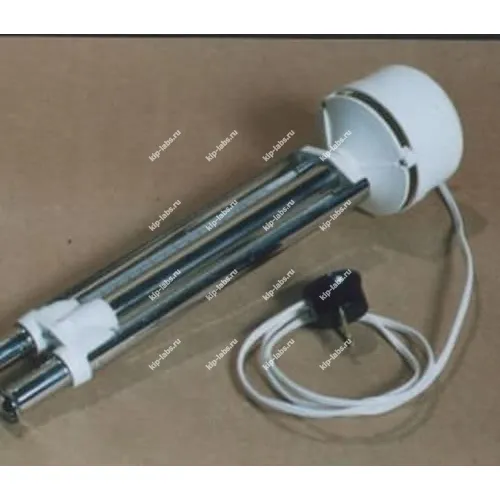

Психрометр аспирационный М-34М применяют для измерения температуры воздуха и температуры «смоченного» термометра, при этом на основе этих показаний вычисляют показатели влажности воздуха; изделие выпускает Сафоновский завод Гидрометприбор. Полученные значения используются для определения относительной влажности в диапазоне от 10 до 100 % при температуре от -10 до 50°С, и прибор относится к классу климатических измерительных устройств, применяемых в климатическое оборудование.

Принцип действия основан на разнице температур сухого и «смоченного» термометра; по этой разности определяют параметры влажности с помощью специальных психрометрических таблиц или графика. Кроме того, температура воздуха фиксируется по показанию сухого термометра.

Порядок работы психрометра М-34М:

1. При измерениях влажности на открытом воздухе вынесите психрометр из помещения за 30 мин. зимой и за 15 мин. летом до момента отсчета; при этом установите прибор на высоте 2 м от поверхности земли.
2. Смочите батист, покрывающий резервуар термометра; эту операцию выполните за 4 мин. до начала наблюдений. Для смачивания используйте заранее наполненный дистиллированной водой резиновый баллон с зажимом: легким нажатием доведите воду в пипетке не ближе, чем на 1 см до края и удерживайте её зажимом, затем введите пипетку во внутреннюю трубку защиты и смочите батист; не вынимая пипетки, разожмите зажим, дав баллону впитать воду, и извлеките пипетку.
3. Подключите и включите электромотор психрометра М-34-М к стабилизированному источнику переменного тока и запустите его.
4. Через четыре минуты после пуска вентилятора или включения электромотора произведите отсчет по термометрам; отсчеты снимают с точностью до 0,25 цены деления шкалы. Значения округляют до 0,1°С и в показания вводят поправки, указанные в паспорте термометров; у термометров каждое деление шкалы соответствует 0,2°С, а нечетные десятые доли градусов определяются визуально.

При температуре воздуха ниже 0°С выносите прибор из помещения за полчаса до начала наблюдений. Затем немедленно смачивают резервуар, обтянутый батистом, и включают аспирационное устройство на 8 минут; за 3-4 мин. до отсчета аспирационное устройство включают повторно, но повторного смачивания не проводят. Перед снятием показаний наблюдатель должен установить, остаётся ли значение «смоченного» термометра постоянным или изменяется; если показание стабильно, отсчеты производят и записывают как обычно, а при изменении показаний повторяют весь цикл наблюдений заново.

Перед отсчетом проверьте, обмерз ли батист или остался мягким; для этого касаются смоченного батиста деревянной палочкой размером примерно со спичину, что образует центр кристаллизации. При необходимости палочка может быть из другого материала, однако она должна иметь температуру окружающего воздуха, чтобы тепло рук не вносило дополнительного нагрева в воду на батисте.

После этой операции батист должен затвердеть; рядом с записью показаний «смоченного» термометра проставляют: букву «Л» при наличии льда на батисте и букву «В» при наличии воды. Также для защиты вентилятора от действия сильного ветра (свыше 4 м/с) наденьте ветровую защиту на прорези аспирационной головки с наветренной стороны. Открытый конец защиты ориентируйте в направлении вращения вентилятора.

Преимущества

• Измерение температуры сухого и «смоченного» термометров, что позволяет рассчитывать относительную влажность воздуха.
• Работа с психрометрическими таблицами или графиками для получения параметров влажности.
• Возможность эксплуатации в широком диапазоне температур от -10 до 50°С.

При необходимости прибор дополняют вспомогательными средствами для повышения удобства наблюдений или интеграции в систему учета.

Область применения

Психрометр М-34М предназначен для полевых и стационарных замеров влажности воздуха в приложениях климатического контроля и метеонаблюдений; кроме того, его используют в производственных и лабораторных условиях при проведении инженерных и экологических наблюдений.

Выполнение инструкций по подготовке и отсчетам обеспечивает сопоставимость результатов; при необходимости применяют дополнительные методические и интерфейсные решения для дальнейшей обработки данных.
