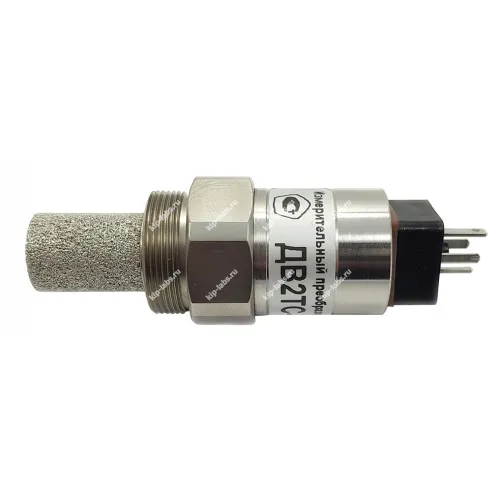

Преобразователь точки росы/инея ДТР-2-СМ

Назначение и принцип: Преобразователь точки росы/инея ДТР-2-СМ

Устройство ДВ2ТСМ-1Т-4П-В предназначено для постоянного преобразования влагосодержания и температуры неагрессивных технологических газов и сжатого воздуха в цифровой выходной сигнал, при этом передача данных осуществляется по двухпроводному интерфейсу µForLAN (производитель Микрофор НПК) и по протоколу MODBUS.

При эксплуатации преобразователь входит в класс интеллектуальных приборов и применяют его для комплектации термогигрометров Ива-6Б2-К, Ива-6Б2-К-DIN и измерительных преобразователей ДВ2ТТ20-Г. В работе он выступает как модуль измерения и передачи параметров для систем контроля из группы датчиков влажности и температуры.

На практике важными элементами являются дискретность выходного сигнала и наличие функций автокоррекции дрейфа сенсора; эти опции влияют на стабильность показаний при длительной эксплуатации.

Функциональные опции

На практике преобразователь обеспечивает коррекцию показаний влажности с учётом давления анализируемого газа, что позволяет приводить значения относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2) давлениям и сохранять рабочее давление в памяти прибора.

Преобразователь реализует автокоррекцию дрейфа градуировочной характеристики сенсора. Эта функция может выполняться автоматически через задаваемый интервал времени или запускаться вручную.

При эксплуатации применяется встроенная защита сенсора от переувлажнения; при относительной влажности выше 85% включается подогрев чувствительного элемента, что предотвращает превышение уровня влажности в области сенсора.

Диапазон измерения точки росы (инея) составляет от -70 до +40°С. Погрешность вычисления температуры точки росы зависит от самой точки росы и температуры анализируемого газа, а пределы допускаемых погрешностей приведены в таблице.

Сферы использования

В работе преобразователь применяется в системах безопасности атомных электростанций и в оборудовании для осушки воздуха и технологических газов, включая решения для глубокой осушки, при этом он может интегрироваться в существующие контрольно-измерительные комплексы.

При калибровке и мониторинге его используют для измерения влажности элегаза в электрооборудовании, контроля влажности газа на входе озонаторов, для оценки защитной атмосферы в металлургии и для наблюдения за влажностью в гермообъёмах, подвергаемых осушке.

Области применения ДТР-2-СМ:

• системы безопасности атомных электростанций;
• оборудование осушки воздуха и технологических газов, в т.ч. глубокая осушка;
• измерение влажности элегаза в элегазовом электротехническом оборудовании;
• контроль влажности газа на входе озонатора;
• измерение влажности защитной атмосферы в металлургической промышленности;
• контроль влажности в осушаемых гермообъемах.

Отличительные особенности преобразователя точки росы/ инея ДТР-2-СМ:

• Измерительный преобразователь подключается к вторичным приборам трехпроводным кабелем длиной до 300 м.
• В преобразователе предусмотрена возможность коррекции показаний влажности с учетом давления анализируемого газа. Коррекция осуществляется для приведения значений относительной влажности, точки росы и массовой концентрации влаги к нормальному и стандартному (7 кгс/см2) давлениям. Значение рабочего давления вводится в память преобразователя.
• Для устранения влияния дрейфа градуировочной характеристики на точность измерения низких значений относительной влажности в преобразователе ДВ2ТСМ-1Т-4П-В применена технология автокоррекции дрейфа характеристик сенсора. Автокоррекцияосуществляется автоматически через задаваемый интервал времени или принудительно.
• Широкий диапазон измерения влажности газа - от -70 до +40°С точки росы.
• Преобразователь рассчитывает величину точки росы (инея) анализируемого газа на основе измеренных значений относительной влажности и температуры. Погрешность измерения температуры точки росы зависит от точки росы анализируемого газа и его температуры. Величины пределов допускаемой погрешности измерения точки росы (инея) для различных значений температуры и точки росы (инея) анализируемого газа приведены в таблице.
• Измерительный преобразователь ДВ2ТСМ-1Т-4П-В имеет встроенную функцию защиты сенсора от переувлажнения для устранения дрейфа градуировочной характеристики при длительном воздействии высокой влажности, характерного для емкостных сенсоров влажности. При высокой относительной влажности (более 85%) включается подогрев чувствительного элемента, в результате чего относительная влажность газа области размещения сенсора не превышает 85%.
