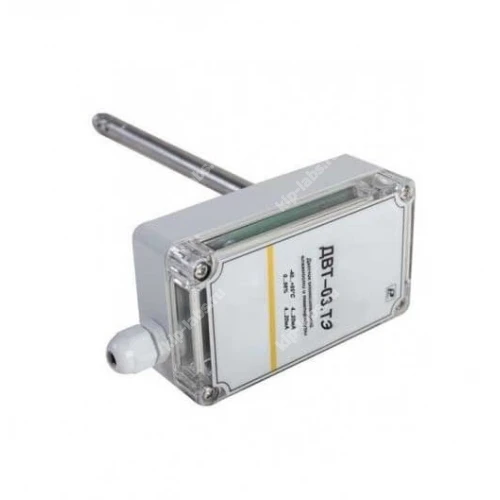

Датчик влажности и температуры ДВТ-03.ТЭ.2.К2

Кратко о модели: Датчик влажности и температуры ДВТ-03.ТЭ.2.К2

ДВТ-03.ТЭ.2.К2 служит для контроля относительной влажности и температуры воздуха в помещениях, благодаря чему прибор применяется при мониторининге климатических параметров; при этом в конструкции использованы решения Рэлсиб НПП, ориентированные на совместимость с типовыми системами автоматизации.

Устройство рассчитано на стационарную установку. Конструкция и интерфейсы упрощают интеграцию с существующими контурами управления, включая продукты из датчики влажности и температуры.

Ключевые особенности

• Фиксация относительной влажности и температуры воздуха с акцентом на устойчивость показателей;
• Компактное исполнение, адаптированное для стационарного монтажа в контрольных точках;
• Стандартные интерфейсы передачи данных, что облегчает сопряжение с системами сбора и диспетчеризации;
• Корпус и элементы конструкции рассчитаны на работу в эксплуатационных климатических условиях;
• Простота обслуживания. За счёт этого регламентные операции не требуют сложных процедур и длительной подготовки персонала.

Где применяется

Датчик используется для непрерывного мониторинга микроклимата и контроля условий хранения в технологических и лабораторных помещениях, что позволяет поддерживать заданные параметры в автоматизированных системах.

• Промышленные цеха и производственные участки;
• Лаборатории и исследовательские помещения;
• Склады и хранилища с требованием контроля влажности;
• Системы вентиляции и кондиционирования как компонент контроля.

Нейтральная рамка: наличие опции самокалибровки и дискретного вывода данных может повысить удобство эксплуатации и упростить техобслуживание.

Комплект поставки ДВТ-03.ТЭ.2.К2:

1. Датчик влажности и температуры ДВТ-03.ТЭ.2.К1 - 1 шт.;
2. Руководство по эксплуатации.

Описание датчика влажности и температуры ДВТ-03.ТЭ.2.К2:

Канальные датчики влажности конструктивного исполнения К2 применяют для контроля относительной влажности и температуры в газообразных средах систем отопления и кондиционирования (HVAC). Применения охватывают процессы расстойки теста в хлебопекарнях, сушку макаронных изделий, древесины и глины, размещение в инкубаторах, а также использование в климатических камерах, холодильниках и морозильных установках.

Чувствительный элемент датчика выполнен взаимозаменяемым. Замена модуля не сказывается на точности работы прибора. ДВТ-03.ТЭ.2.К1 обеспечивает стабильность показаний в длительной эксплуатации.

Расшифровка датчика:

Отличительные особенности датчика влажности ДВТ-03.ТЭ.2.К2:

• Применён емкостный сенсор влажности с чувствительным слоем на основе специального полимерного материала, который адсорбирует влагу из воздуха;
• После восстановления нормальных условий влажности сенсор возвращается к исходным характеристикам через определённое время; он обладает высокой чувствительностью к окружению и не должен контактировать с летучими химическими веществами, так как это может необратимо ухудшить его параметры;
• Во избежание повреждений не допускайте длительного воздействия паров растворителей, ацетона, этанола и изопропилового спирта, толуола, а также кислот (соляной, азотной, серной и т.п.), аммиака и озона. Не используйте аэрозольные очистители на сенсоре;
• Применяемые сенсоры полностью откалиброваны на заводе-изготовителе и являются взаимозаменяемыми. При выходе сенсора из строя следует обращаться непосредственно к производителю.

• Диапазон измерения температуры: -40…+100°С
• Диапазон температуры эксплуатации(вторичного преобразователя-электронного блока): -40…+50°С
• Степень защиты корпуса первичного преобразователя: IP50
• Степень защиты корпуса вторичного преобразователя: IP54
• Диапазон измерения отн. влажности: 0…98%
• Напряжение питания: 18…36В
• Габаритные размеры:
  первичного преобразователя: d=12 мм, l= 160, 200, 300 мм
  вторичного преобразователя: 115 х 65 х 40 мм Датчик влажности настенный (накладной) Н1 Н2

  Датчики влажности настенные (накладные) конструктивных исполнений Н1 и Н2 применяются для измерения относительной влажности и температуры в производственных помещениях предприятий электронной промышленности, лёгкой промышленности, при выращивании грибов, производстве сыров, в овощехранилищах, теплицах, в помещениях для выращивания птицы и скота, при производстве бумаги, текстиля, а процессе созревания, сушки и хранения колбас.

  • Диапазон измерения температуры: -40…+50°С (Н1), -40…+100°С (Н2)
  • Диапазон температуры эксплуатации: -40…+50°С
  • Степень защиты корпуса первичного преобразователя: IP50
  • Степень защиты корпуса вторичного преобразователя: IP54
  • Диапазон измерения отн. влажности: 0…98%
  • Напряжение питания: 18…36В
  • Габаритные размеры:
    первичного преобразователя: d=12 мм, l= 160 мм
    вторичного преобразователя: 115х65х40 мм
  • Длина кабеля для Н2: 1,0; 2,0 м Датчик влажности уличный

    У

    Уличный датчик влажности (У) предназначен для измерения относительной влажности или относительной влажности и температуры воздуха и других неагрессивных газов вне помещений.
    Для защиты от солнечных лучей и дождя датчик снабжен специальным колпаком.

    • Диапазон измерения температуры: -40…+50°С
    • Диапазон температуры эксплуатации: -40…+50°С
    • Степень защиты корпуса первичного преобразователя: IP53
    • Степень защиты корпуса вторичного преобразователя: IP54
    • Диапазон измерения отн. влажности: 0…98%
    • Напряжение питания: 18…36В
    • Габаритные размеры:
      первичного преобразователя: d=100 мм, l= 100 мм
      вторичного преобразователя: 115х65х40 мм Датчик влажности с клеммной головкой

      Промышленные датчики влажности с клеммной головкой (Kl) применяются для контроля температуры и влажности в системах отопления и кондиционирования (HVAC), термокамерах для сушки макаронных изделий, древесины, глины, в климатических камерах, холодильниках, морозильниках. Датчики отличаются повышенной механической прочностью, небольшими габаритными размерами, пониженной стоимостью, удобством монтажа и эксплуатации.

      • Диапазон измерения температуры: -40…+100°С
      • Диапазон температуры эксплуатации: -40…+50°С
      • Степень защиты корпуса первичного преобразователя: IP50
      • Степень защиты корпуса вторичного преобразователя: IP54
      • Диапазон измерения отн. влажности: 0…98%
      • Напряжение питания: 18…36В
      • Габаритные размеры:
        первичного преобразователя: d=12 мм, l= 80, 200, 300 мм
        вторичного преобразователя:75 х 65 х 65 мм

      Датчики относительной влажности и температуры ДВТ–03.ТЭ:

Конструктивные исполнения ДВТ-03.ТЭ:

Технические характеристики ДВТ–03.ТЭ:
