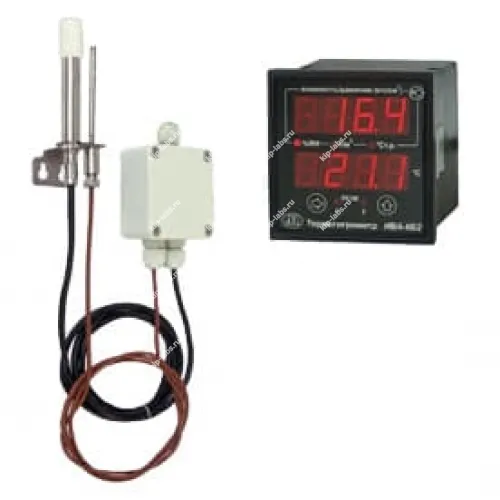

Измерительный преобразователь ДВ2ТС-5Т-5П-АК

Описание модели: Измерительный преобразователь ДВ2ТС-5Т-5П-АК

Измерительный преобразователь ДВ2ТС-5Т-5П-АК предназначен для непрерывного превращения показаний температуры и относительной влажности воздуха в цифровой выходной сигнал через интерфейс RS-485 (микроForLine) с поддержкой протокола ModBus; это обеспечивает удобство обмена данными с верхними системами. Кроме того, устройство подходит для включения в автоматизированные измерительные сети и может использоваться совместно с оборудованием из категории датчики влажности и температуры.

Производителем преобразователя является Микрофор НПК, и конструкция включает измерительный блок, выносной зонд на гибком кабеле длиной 0,5...1.5 м с подогреваемым сенсором влажности и отдельный выносной платиновый термопреобразователь сопротивления. При необходимости комплект может быть адаптирован под конкретные требования установки и подключения.

В качестве датчика относительной влажности применяется сорбционно-емкостной сенсор, работающий за счёт изменения диэлектрической проницаемости влагочувствительного полимерного слоя под влиянием влаги, а для регистрации температуры используются платиновые термопреобразователи сопротивления. Сенсор влажности защищён пористым колпачком из фторопласта, который ограничивает попадание пыли и аэрозолей и способствует стабилизации теплового режима измерительного элемента.

Сопряжение сенсора влажности с платиновым термопреобразователем сопротивления позволяет контролировать температуру поверхности влагочувствительного элемента; при повышенной влажности микроконтроллер увеличивает измерительный ток через платиновый термопреобразователь, что вызывает подогрев сенсора и снижает локальную относительную влажность до 80-85%, тем самым уменьшая дрейф характеристик при длительном воздействии высокой влажности. Также микроконтроллер на основе измеренной относительной влажности и температуры сенсора вычисляет парциальное давление водяного пара, а затем определяет относительную влажность анализируемого воздуха, исходя из известных зависимостей парциального давления и температуры.

Преимущества

Применение термостатируемого сорбционно-емкостного сенсора вместе с платиновым термопреобразователем обеспечивает точность измерений даже при очень больших значениях относительной влажности, вплоть до 100%. Это достигается контролируемым подогревом сенсора, в результате чего относительная влажность на его поверхности не превышает 80%, что уменьшает склонность к долговременным смещениям показаний. Кроме того, наличие выносного температурного преобразователя позволяет измерять температуру воздуха независимо от температуры сенсора влажности, что повышает корректность расчётов парциального давления и относительной влажности.

Использование цифрового интерфейса RS-485 и протокола ModBus обеспечивает совместимость с различными автоматизированными системами и контроллерами, а также упрощает включение прибора в сеть многоканального мониторинга. Дополнительно, возможность объединения приборов в сеть делает систему масштабируемой при необходимости расширения числа точек контроля. Наличие цифрового выхода и стандартных протоколов облегчает интеграцию в существующие решения.

Область применения

• контроль влажности в климатических термокамерах;
• аттестация климатических термокамер;
• контроль влажности при сушке древесины, керамики, кирпича;
• метеорологические измерения;
• контроль влажности в теплицах, оранжереях, овощехранилищах, на грибных фермах;
• контроль влажности в неотапливаемых складах, и т.д.

Конструкция и особенности

Термогигрометр состоит из блока индикации и до четырёх измерительных преобразователей влажности и/или температуры, при этом количество и состав преобразователей согласуются при оформлении заказа. Основной принцип измерения влажности - использование термостатируемого сорбционно-емкостного сенсора, чувствительность которого определяется свойствами полимерного влагочувствительного слоя.

Отдельный платиновый термопреобразователь сопротивления служит для оценки температуры воздуха, а совместная обработка сигналов от температурного преобразователя и сенсора влажности позволяет рассчитывать парциальное давление водяного пара и корректно определять относительную влажность воздуха. При этом контролируемый подогрев сенсора препятствует превышению локальной влажности 80% и снижает вероятность длительного дрейфа показаний.

Преобразователь ДВ2ТС-5Т-5П-АК допускает подключение к термогигрометру ИВА-6Б2-К, где в составе системного решения возможна установка одного такого преобразователя и до трёх дополнительных температурных преобразователей ДВ2ТСМ-5Т-АК. Это важно для корректного измерения относительной влажности в объёме с интенсивным перемешиванием воздуха, поскольку температура в разных точках камеры может существенно различаться.

Например, в замкнутом объёме при однородном распределении парциального давления водяного пара, если в одной точке при температуре 40°С относительная влажность равна 95%, то в другом месте с температурой 39°С относительная влажность превысит 100%, что приведёт к конденсации влаги. Приборы, вычисляющие парциальное давление и затем рассчитывающие относительную влажность в точках размещения температурных датчиков, позволяют выявлять такие критические ситуации и корректировать оценки состояния среды.

В конфигурации с тремя дополнительными температурными преобразователями термогигрометр ИВА-6Б2-К способен измерять температуру и относительную влажность в четырёх точках термокамеры, что повышает информативность контроля распределения параметров по объёму.

• Измерительные преобразователи подключаются к блоку индикации параллельно трехпроводным кабелем длиной до 300 м;
• Блок индикации имеет щитовое исполнение 72х72 мм, двухстрочный дисплей для одновременных показаний влажности и температуры;
• Представление измеренного значения влажности газа в различных единицах: относительная влажность (%), массовая концентрация влаги (г/м куб.) и точка росы/инея (°С);
• Наличие двух релейных выходов (5А, ~220В) с программируемыми порогами срабатывания по задаваемому измерительному каналу;
• Термогигрометр может иметь два токовых выхода (0-5 мА или 4-20 мА) с выводом на них любых двух измеряемых параметров (опция);
• Термогигрометр может быть снабжен цифровым выходом, позволяющим взаимодействовать с внешними устройствами по интерфейсу RS-232 или RS-485 по протоколу ModBus.

  Термогигрометры с цифровым выходом по интерфейсу RS-485 могут объединяться в сеть, содержащую до 247 приборов, и использоваться в составе многоканальных измерительных систем. Подключение к ПК может осуществляться через преобразователь интерфейса RS232/RS485 или USB/RS485.

  Термогигрометры с цифровым выходом по интерфейсу RS-485 могут также подключаться к контроллеру измерительных преобразователей сети ModBus Ива-128.

  Для приборов с цифровым выходом поставляется программный комплекс SensNet, включающий приложения SensNet Server и SensNet Client. SensNet Server выполняет опрос устройств по заданным интервалам, архивирует полученные данные, отображает результаты в табличной или графической форме и формирует сигналы при выходе параметров за установленные пределы. SensNet Client предназначен для анализа результатов, полученных сервером, и формирования отчётов по приборам за заданный период в текстовом или графическом виде; клиентская часть может работать на удалённом компьютере.

  Работа с программным комплексом SensNet описана в прилагаемом документе «Программное обеспечение SensNet для термогигрометров Ива-6, Ива-8», который поставляется на компакт-диске вместе с ПО.

Технические характеристики преобразователя ДВ2ТС-5Т-5П-АК:
