Измеритель температуры и влажности микропроцессорный Ивит-М.RS.Н1

Назначение и принцип: Измеритель температуры и влажности микропроцессорный Ивит-М.RS.Н1

Прибор применяют для фиксации относительной влажности и температуры воздуха в помещениях и технологических зонах; это даёт возможность включать его в состав систем автоматизированного контроля, при этом изготовитель - Рэлсиб НПП.

Принцип работы основан на микропроцессорной обработке сигналов от сенсора. При этом прибор формирует стабильные цифровые показания и облегчает интеграцию с оборудованием, относимым к датчики влажности и температуры.

Функциональные опции

Устройство обеспечивает непрерывный контроль параметров влажности и температуры, тем самым оперативно фиксируя любые отклонения при эксплуатации. Микропроцессорная часть при этом выполняет фильтрацию и первичную обработку сигналов.

• Регистрация относительной влажности;
• Регистрация температуры;
• Цифровая обработка показаний.

Сферы использования

На практике прибор находят в системах климат-контроля и в технологических процессах, где требуется учёт метеопараметров; при этом его используют для мониторинга условий в лабораториях, на складах и в архивных помещениях.

При проектировании учёта данных и при калибровке учитывают требования к периодическим поверкам и совместимости интерфейсов, что позволяет отдельно оговаривать варианты подключения, включая интерфейсы типа RS-232C, в техническом задании.

При эксплуатации уместна дискретность результатов и опциональная самокалибровка в составе комплексной системы мониторинга.

Комплект поставки Ивит-М.RS.Н1:

1. Измеритель относительной влажности и температуры электронный Ивит-М.RS.Н1 - 1 шт.;
2. Инструкция по эксплуатации и паспорт;
3. Методика поверки - 1 экз.

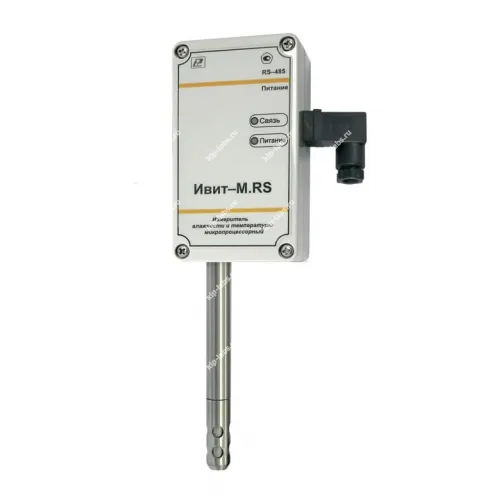

Описание микропроцессорного измерителя температуры и влажности Ивит-М.RS.Н1 (настенный со встроенным зондом):

Измеритель относительной влажности и температуры Ивит-М.Н1 разработан с учётом требований фармацевтической и пищевой промышленности. ИВИТ-М-Н1 полностью удовлетворяет всем требованиям к приборам для мониторинга условий производства, хранения и транспортировки медицинских препаратов (в соответствии с п.п. 21, 22, 23, 41, 61, 64 Приказа Минздрава РФ от 31 августа 2016 г. N 646н.) и пищевых продуктов.

Межповерочный интервал нового прибора составляет 2 года. Это снижает расходы на операции "демонтажа - периодической поверки - монтажа на объекте".

Применение современных комплектующих изделий повысило стабильность показаний относительной влажности и увеличило ресурс работы прибора до 10 лет.

Cоставные части Ивит-М.RS.Н1:

Отличительные особенности измерителя температуры и влажности Ивит-М.RS.Н1:

• Стандартный цифровой протокол связи RS 485 Modbus;
• Настенный со встроенным зондом;
• Взаимозаменяемый чувствительный элемент;
• Диапазон измерения: -40…+100°С, 5...95% отн.влаж.;
• Точность измерения: от плюс-минус 2,5% отн., от плюс-минус 0,4°С;
• Дополнительная защита сенсора фильтром из пористого фторопласта;
• Улучшенная временная стабильность;
• Программа-конфигуратор содержит встроенную программу регистрации параметров в виде таблицы или графика;
• Количество датчиков в сети – до 247 (максимум 32 датчика на одной линии RS485).

Схема подключения измерителя влажности и температуры:

Вариант подключения измерителя влажности и температуры с отдельным источником питания:

Вариант подключения измерителей влажности и температуры с питанием через линию (с использованием модуля коммутационного МК-1):

• Диапазон измерения температуры: -40…+50°С
• Диапазон температуры эксплуатации: -40…+50°С
• Степень защиты корпуса первичного преобразователя: IP43
• Степень защиты корпуса вторичного преобразователя: IP54
• Диапазон измерения отн. влажности: 5…95%
• Напряжение питания: 18…36В
• Габаритные размеры:
  первичного преобразователя: d=100 мм, l= 100 мм
  вторичного преобразователя: 115х65х40 мм

Особенности применения измерителя с адсорбционными

Конструктивные исполнения Ивит-М.RS.Н1:

Технические характеристики Ивит-М.RS.Н1:
