Измерительный преобразователь ДВ2ТС-1Т-1П-ГМ\250 предназначен для непрерывного преобразования относительной влажности и температуры газообразных сред в цифровой выходной сигнал по интерфейсу RS-485 и протоколу ModBus; Микрофор НПК выпускает устройство для интеграции в автоматизированные системы контроля. Благодаря этому прибор может использоваться в составе многоканальных систем или совместно с другими вторичными приборами, при этом допустимое избыточное давление в рабочей камере достигает 1,6 МПа.

Устройство рассчитывает влагосодержание воздуха, азота, инертных и прочих неагрессивных газов в проточных камерах и обеспечивает цифровую выдачу показаний по ModBus. В итоге такой подход упрощает подключение к верхнему уровню управления и удалённый сбор данных; при необходимости уместна совместимость с другими интерфейсами, например RS-232C, для интеграции в существующие системы.

Ключевые особенности

Цифровая архитектура преобразователя обеспечивает обмен по RS-485 с поддержкой MODBUS, что позволяет централизовать сбор данных и унифицировать взаимодействие с контроллерами и регистраторами. За счёт встроенной обработки на базе микроконтроллера прибор вычисляет относительную влажность, температуру точки росы/инея и выполняет температурную коррекцию влажности, тем самым снижая потребность во внешней обработке сигналов.

Погрешности и нестабильности минимизированы за счёт применения сорбционно-емкостного влагочувствительного элемента и NTC-термистора для измерения температуры; при этом цифровое исполнение гарантирует 100% взаимозаменяемость изделий. Нейтрально: в ряде применений уместна дискретность измерений или опции самокалибровки, и это обсуждается в рамках проектных требований.

Где применяется

Преобразователь используют для контроля влагосодержания в технологических газах и сжатом воздухе, а также для задач мониторинга в энергетике и промышленности. Таким образом прибор находит применение в процессах, где требуется надёжный цифровой вывод параметров влажности и температуры, включая системы безопасности атомных электростанций, где требуется контроль утечек теплоносителя.

Также устройство подходит для аграрного сектора и производственных линий, где анализ влажности газовой среды проводится в проточной камере при избыточном давлении до 1,6 МПа.

Конструктивные особенности преобразователя ДВ2ТС-1Т-1П-ГМ\250:

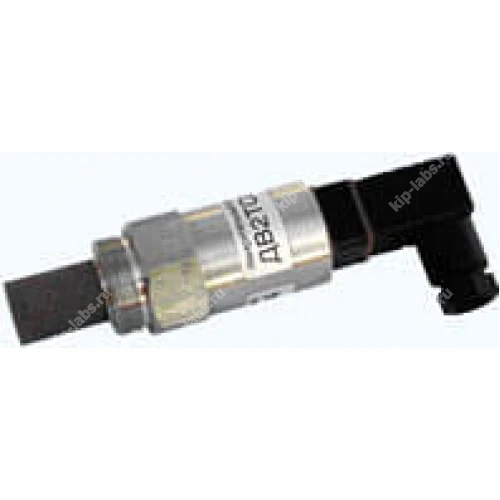

Корпус из нержавеющей стали имеет посадочную резьбу М24х1 и шестигранник S27, предназначенные для установки преобразователя и уплотнения его в камере.
На одном из торцов корпуса расположены чувствительные элементы влажности и температуры, закрытые колпачком, обеспечивающим их защиту от механических повреждений и свободный доступ анализируемой среды, на другом торце имеется разъем для подключения.
Пористый защитный колпачок выполнен из нержавеющей стали или фторопласта.
Используется высокостабильный сорбционно-емкостной чувствительный элемент относительной влажности, работа которого основана на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей среды.
Для измерения температуры используется полупроводниковый NTC-термистор.
Цифровое исполнение преобразователя обеспечивает 100% взаимозаменяемость изделия.
Преобразователь содержит схему обработки и выдачи сигналов на основе микроконтроллера и интерфейс связи со следующими функциями:
- измерение сигнала по каналам влажности и температуры;
- вычисление значений относительной влажности, температуры точки росы/инея и температуры;
- температурная коррекция значения относительной влажности;
- поддержка протокола MODBUS.

Комплект поставки ДВ2ТС-1Т-1П-ГМ\250:

Измерительный преобразователь ДВ2ТС-1Т-1П-ГМ\250 1 шт.

Технические характеристики преобразователя ДВ2ТС-1Т-1П-ГМ\250:

Характеристики	Значения
Габаритные размеры, мм	30x121
Масса преобразователя, кг	не более 0,3
Диапазон измерений относительной влажности, %	0...98
Диапазон измерения температуры
для исполнения 1Т, °С	0...+60
для исполнения 2Т, °С	-20...+60
для исполнения 3Т, °С	-40...+60
Пределы допускаемой основной абсолютной погрешности измерения относительной влажности, %
исполнение 1П
в диапазоне относительной влажности от 0 до 90%	±2
в диапазоне относительной влажности от 90 до 98%*	±3
исполнение 2П
в диапазоне относительной влажности от 0 до 90%	±1
в диапазоне относительной влажности от 90 до 98%*	±2
* - метрологические характеристики при отн. влажности более 90% обеспечиваются только при кратковременном (не более 2 часов) пребывании преобразователя при этих условиях
Пределы допускаемой дополнительной абсолютной погрешности измерения относительной влажности при изменении температуры на 1°С	±0,1
Пределы допускаемой абсолютной погрешности измерения температуры, °С
в диапазоне от –40 до -20°С	±1
в диапазоне от –20 до -60°С	±0,3
Постоянная времени при скорости обдува преобразователя не менее 1м/с
по относительной влажности, мин	не более 2
по температуре, мин	не более 5
Напряжение питания преобразователя, В	6...15
Потребляемый ток без электрической нагрузки на выходе, мА	не более 2
Межповерочный интервал, мес	12

Характеристики
Внесен в госреестр СИ	Да
Документы и сертификаты
Номер в госреестре СИ	25948-11
Производитель	МИКРОФОРНПК
Страна производитель	Россия
